33KV გარე ამომრთველი ავტომატური გადახურვით

The33KV გარე ამომრთველი ავტომატური გადახურვით, ასევე ცნობილი როგორც ZW32-40.5 გარე მაღალი ძაბვის ვაკუუმური ამომრთველი, განკუთვნილია საშუალო ძაბვის ოვერჰედის სადისტრიბუციო ქსელებისთვის, ქვესადგურებისთვის, კომუნალური ქსელებისთვის და ჭკვიანი ელექტროგადამცემი სისტემებისთვის. იგი ძირითადად გამოიყენება დატვირთვის დენების გადართვისთვის, გადატვირთვის დენების შეწყვეტისთვის და მოკლე ჩართვის ხარვეზების მოსაშორებლად, ენერგომომარაგების საიმედო უწყვეტობის უზრუნველსაყოფად.

აღჭურვილია გაუმჯობესებული ვაკუუმის შეფერხების სისტემით და ინტელექტუალური ავტომატური ხელახლა დახურვის ფუნქციით, ამ გარე ვაკუუმურ ამომრთველს შეუძლია ავტომატურად აღადგინოს ენერგია დროებითი ხარვეზების შემდეგ, რაც მნიშვნელოვნად აუმჯობესებს ქსელის საიმედოობას და ამცირებს გამორთვის ხანგრძლივობას. მისი კომპაქტური სტრუქტურა, მსუბუქი დიზაინი და მაღალი მექანიკური გამძლეობა მას იდეალურ გადაწყვეტად აქცევს თანამედროვე განაწილების ავტომატიზაციის პროექტებისთვის.

ZW32-40.5 ამომრთველი განკუთვნილია 33KV და 40.5KV ენერგეტიკული სისტემებისთვის და მხარს უჭერს ადგილობრივ მუშაობას, დისტანციურ მართვას, ხარვეზების მონიტორინგს და კომუნიკაციაზე დაფუძნებულ სადისტრიბუციო ქსელის მართვას. მას ფართოდ იყენებენ კომუნალური კომპანიები, სამრეწველო ობიექტები, განახლებადი ენერგიის პროექტები და სოფლის ელექტროფიკაციის ქსელები მთელ მსოფლიოში.

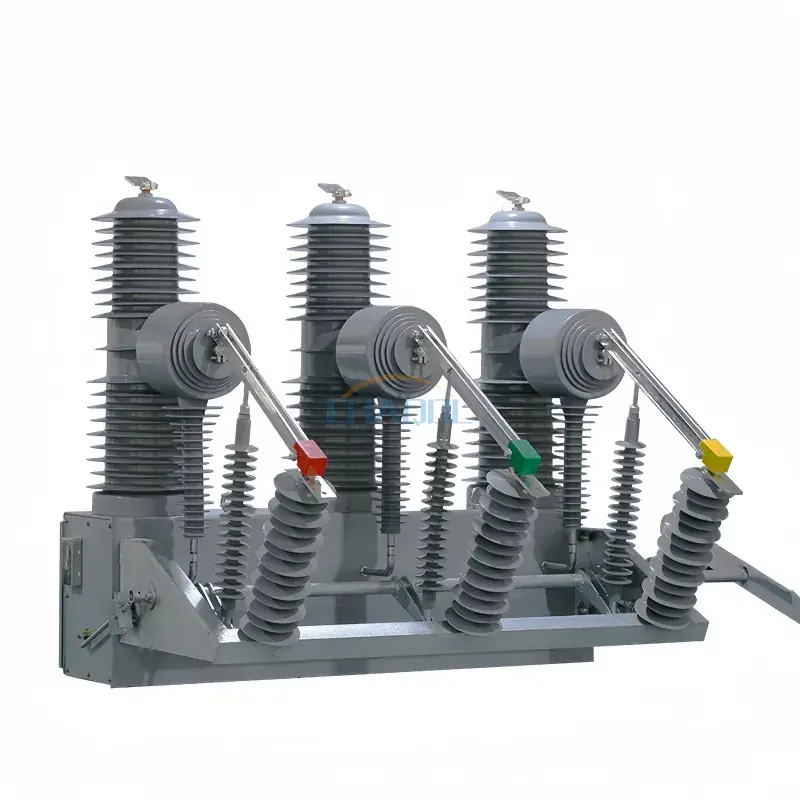

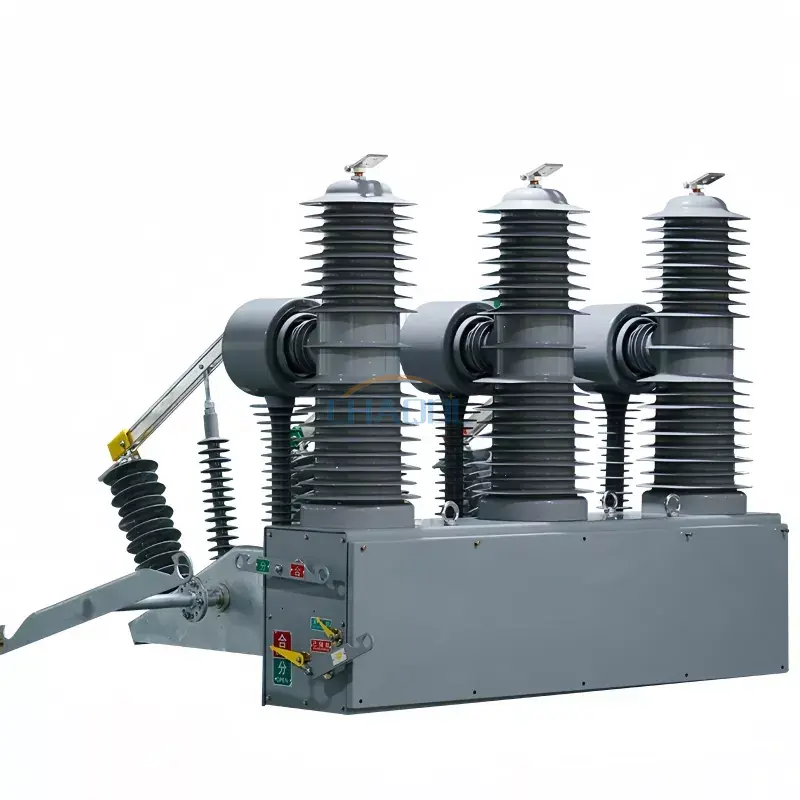

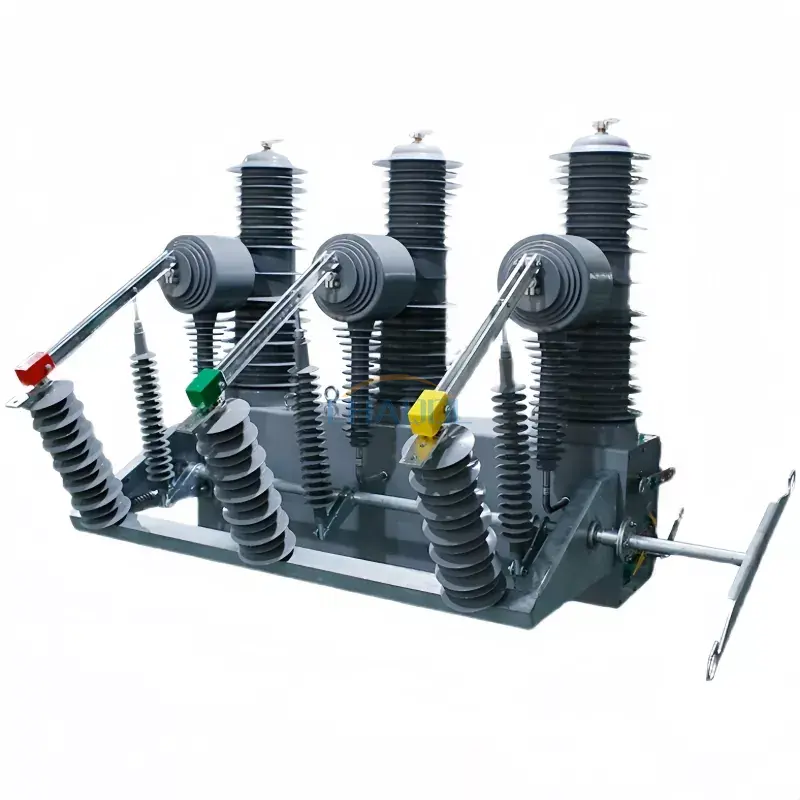

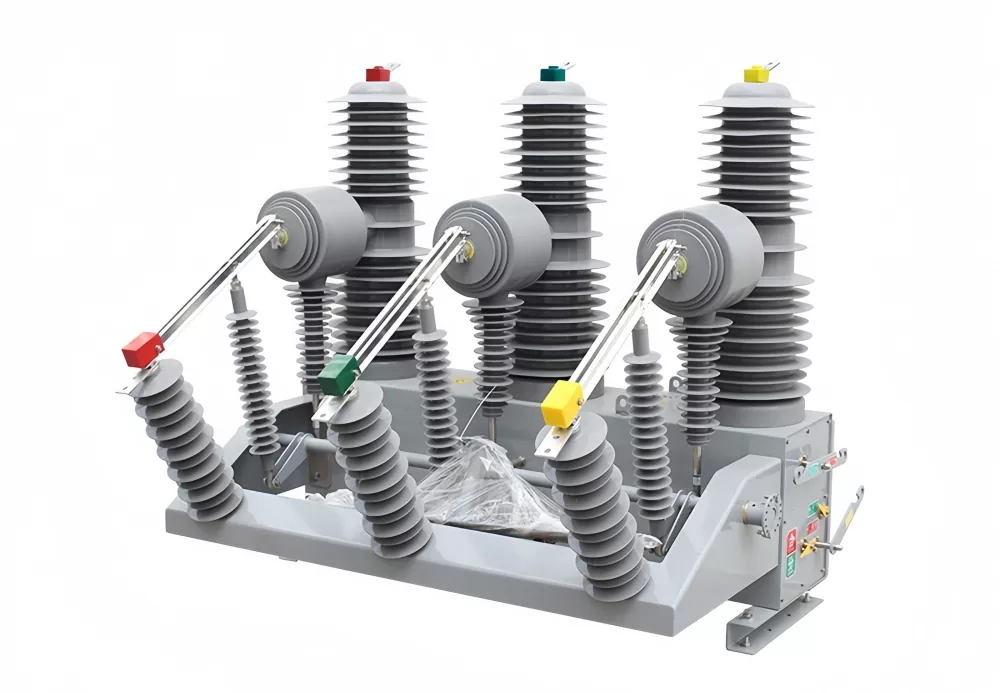

პროდუქტის გარეგნობის დიაგრამა

ტექნიკური პარამეტრები

ძირითადი მახასიათებლები

• ინტეგრირებული ავტომატური ხელახლა დახურვის ფუნქცია აუმჯობესებს ელექტრომომარაგების საიმედოობას და ამცირებს გამორთვის დროს.
• ვაკუუმური რკალის ჩაქრობის ტექნოლოგია უზრუნველყოფს შესანიშნავი შეფერხების შესრულებას და ხანგრძლივ მომსახურებას.
• ვარგისია 33KV და 40.5KV ოვერჰედის სადისტრიბუციო ქსელებისა და ქვესადგურების აპლიკაციებისთვის.
• მოკლე ჩართვის მაღალი სიმძლავრე 31,5 KA-მდე.
• კომპაქტური სტრუქტურა და მსუბუქი დიზაინი ამარტივებს ტრანსპორტირებასა და მონტაჟს.
• მხარს უჭერს ადგილობრივ მუშაობას, დისტანციური მართვის, ტელემეტრიისა და განაწილების ავტომატიზაციის სისტემებს.
• დალუქული ბოძის კონსტრუქცია აძლიერებს საიზოლაციო ეფექტურობას და გარემოს წინააღმდეგობას.
• სარემონტო სამუშაოების გარეშე ვაკუუმის შეფერხება ამცირებს საოპერაციო ხარჯებს აღჭურვილობის სიცოცხლის ციკლის განმავლობაში.
• თავსებადია SCADA-სთან, ჭკვიანი ქსელთან და კომუნალური ქსელის მონიტორინგის სისტემებთან.
• ხანგრძლივი მექანიკური სიცოცხლე 10000-მდე ოპერაცია უზრუნველყოფს საიმედო გრძელვადიან შესრულებას.

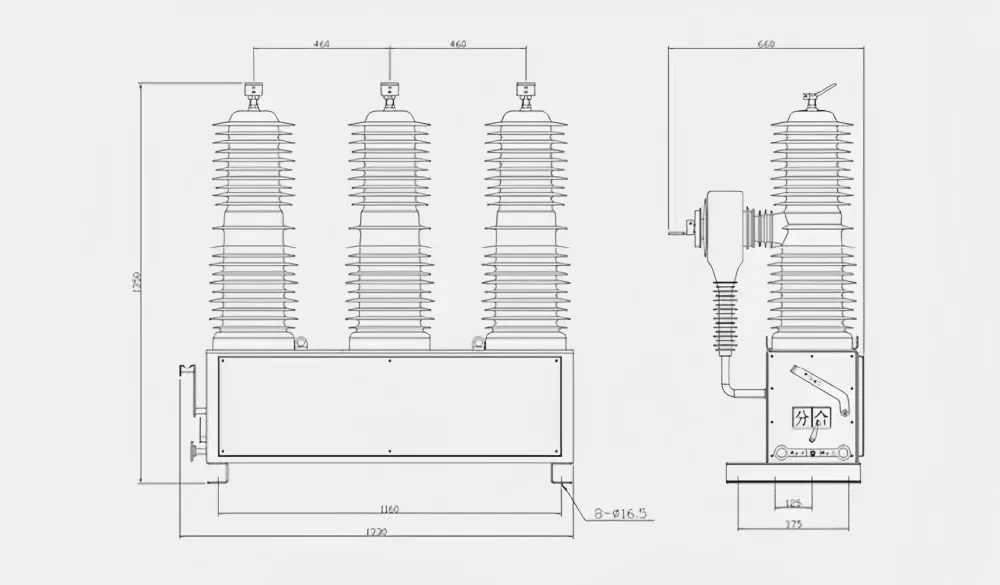

პროდუქტის ზომების დიაგრამა

პროდუქტის სტრუქტურა და მუშაობის პრინციპი

The33KV გარე ამომრთველი ავტომატური გადახურვითძირითადად შედგება ინტეგრირებული დალუქული ბოძისგან, ვაკუუმის შეფერხებისგან, დენის ტრანსფორმატორისგან, მოქმედი მექანიზმისგან, იზოლირებული საყრდენი სტრუქტურისა და ამინდის მიმართ მდგრადი ბლოკისგან. კაბინეტი დამზადებულია მაღალი ხარისხის ფოლადისგან, რათა უზრუნველყოს შესანიშნავი მექანიკური დაცვა და გრძელვადიანი გამძლეობა გარედან.

დენის ტრანსფორმატორების კონფიგურაცია შესაძლებელია პროექტის მოთხოვნების შესაბამისად აღრიცხვის, მონიტორინგისა და დაცვის აპლიკაციებისთვის. როდესაც გაუმართაობა ხდება განაწილების ხაზზე, ინტელექტუალური კონტროლერი სწრაფად აღმოაჩენს არანორმალურ პირობებს და ბრძანებს ვაკუუმურ ამომრთველს შეწყვიტოს ხარვეზის დენი. დროებითი გაუმართაობისთვის, როგორიცაა ელვის დარტყმა ან ხაზის გარდამავალი არეულობა, ავტომატური ხელახლა დახურვის ფუნქცია ავტომატურად აღადგენს ენერგიას წინასწარ დაყენებული ინტერვალის შემდეგ, რაც ამცირებს მომსახურების შეფერხებებს.

ინტელექტუალურ კონტროლერთან ერთად, ამომრთველი მხარს უჭერს ადგილობრივ გადართვის ოპერაციებს, ასევე დისტანციურ მონიტორინგს და კონტროლს საკომუნიკაციო ინტერფეისებით. კომუნიკაციის მეთოდები შეიძლება მოიცავდეს ოპტიკურ-ბოჭკოვანი ქსელებს, საკომუნიკაციო კაბელებს, GPRS, CDMA, GSM ან სხვა კომუნალური საკომუნიკაციო სისტემებს, რაც მას იდეალურ გადაწყვეტად აქცევს ჭკვიანი ქსელისა და განაწილების ავტომატიზაციის პროექტებისთვის.

აპლიკაციები

ეს33KV გარე ამომრთველი ავტომატური გადახურვითფართოდ გამოიყენება ელექტროგადამცემი და განაწილების სისტემებში, სადაც ავტომატური ხარვეზის იზოლაცია და სერვისის აღდგენა კრიტიკულია.

• კომუნალური ელექტროგადამცემი ქსელები
• საჰაერო განაწილების ხაზები
• ელექტრო ქვესადგურები
• ჭკვიანი ქსელის პროექტები
• განახლებადი ენერგიის ელექტროსადგურები
• სამრეწველო და სამთო ნაგებობები
• ურბანული და სოფლის ელექტროფიკაციის სისტემები
• სარკინიგზო და სატრანსპორტო ელექტრომომარაგების ქსელები

ხშირად დასმული კითხვები

რა არის ავტომატური გადახურვის ამომრთველი?

ავტომატური გადახურვის ამომრთველს შეუძლია ავტომატურად აღადგინოს ენერგია განაწილების ხაზზე დროებითი გაუმართაობის შემდეგ. ეს მნიშვნელოვნად აუმჯობესებს ელექტრომომარაგების უწყვეტობას და ამცირებს გამორთვის ხანგრძლივობას საბოლოო მომხმარებლებისთვის.

რა უპირატესობები აქვს ვაკუუმურ ამომრთველს?

ვაკუუმური ამომრთველები უზრუნველყოფენ რკალის სწრაფ გაქრობას, მაღალ საიმედოობას, დაბალ ტექნიკურ მოთხოვნებს, ხანგრძლივ მომსახურებას და ეკოლოგიურად მუშაობას ნავთობისა და SF6 გაზის გარეშე.

შეიძლება თუ არა ამ ამომრთველის ინტეგრირება ჭკვიანი ქსელის სისტემაში?

დიახ. ამომრთველი მხარს უჭერს დისტანციურ მონიტორინგს, დისტანციურ მუშაობას, ხარვეზის დიაგნოზს და საკომუნიკაციო ინტერფეისებს, რომლებიც შეიძლება ინტეგრირებული იყოს SCADA-სა და ჭკვიანი ქსელის ავტომატიზაციის სისტემებში.

სად გამოიყენება ZW32-40.5 ვაკუუმური ამომრთველი?

იგი ჩვეულებრივ გამოიყენება კომუნალურ ქვესადგურებში, საჰაერო სადისტრიბუციო ქსელებში, განახლებადი ენერგიის პროექტებში, სამრეწველო ენერგეტიკულ სისტემებში და სოფლის ელექტრიფიკაციის ინფრასტრუქტურაში.

რატომ ავირჩიოთ 33KV გარე ავტომატური გადახურვა?

33KV გარე ავტომატური გადახურვა აუმჯობესებს ქსელის საიმედოობას, ამცირებს გათიშვის დროს, ამცირებს ტექნიკურ ხარჯებს და აძლიერებს ხარვეზების მართვის ეფექტურობას თანამედროვე ელექტროგადანაწილების სისტემებისთვის.
