როგორც პროფესიონალი ელექტრო მოწყობილობების მიმწოდებელი,Anqiang Powerუზრუნველყოფს12KV გარე გათიშვის ჩამრთველისაშუალო ძაბვის სადისტრიბუციო ქსელებისთვის, რომლებიც საჭიროებენ საიმედო ელექტრო იზოლაციას, უსაფრთხო შენარჩუნებას და საიმედო გარე მუშაობას. მისი მუშაობის პრინციპის, ტექნიკური მახასიათებლებისა და განაცხადის მოთხოვნების გააზრება ეხმარება ინჟინერებსა და შესყიდვების გუნდებს აირჩიონ სწორი აღჭურვილობა თავიანთი ენერგეტიკული პროექტებისთვის.
12KV გარე გათიშვის გადამრთველი აუცილებელი კომპონენტია საშუალო ძაბვის ელექტროგადამცემი სისტემებისთვის. შექმნილია ძირითადად ელექტრული სქემების იზოლირებისთვის დატვირთული პირობების პირობებში, ის უზრუნველყოფს თვალსაჩინო განცალკევების წერტილს, რომელიც ეხმარება ტექნიკურ პერსონალს გამოავლინოს ქსელის იზოლირებული მონაკვეთი. Anqiang Power-ის მიერ შემოთავაზებულ GW9-12 მოდელს აქვს ერთპოლუსიანი სტრუქტურა, გამტარი დანა მექანიზმი და თვითჩაკეტვის დიზაინი პრაქტიკული გარე გამოყენებისთვის. ეს სტატია განმარტავს, თუ როგორ მუშაობს გადამრთველი, სად გამოიყენება იგი, რომელ ტექნიკურ პარამეტრებს აქვს მნიშვნელობა შესყიდვისას და რამდენად სწორი ინსტალაცია და ტექნიკური უზრუნველყოფა უზრუნველყოფს გრძელვადიან ოპერაციულ საიმედოობას.
12KV გარე გათიშვის გადამრთველი არის მაღალი ძაბვის საიზოლაციო მოწყობილობა, რომელიც გამოიყენება გარე ელექტრო ქსელებში. მისი უპირველესი მიზანია იზოლაციის უფსკრულის დადგენა, როდესაც წრედის მონაკვეთი უნდა შემოწმდეს, შეკეთდეს ან შენარჩუნდეს. მოწყობილობა ჩვეულებრივ დამონტაჟებულია სადისტრიბუციო სისტემებში, ქვესადგურებში და სხვა საშუალო ძაბვის ელექტრო დანადგარებში.

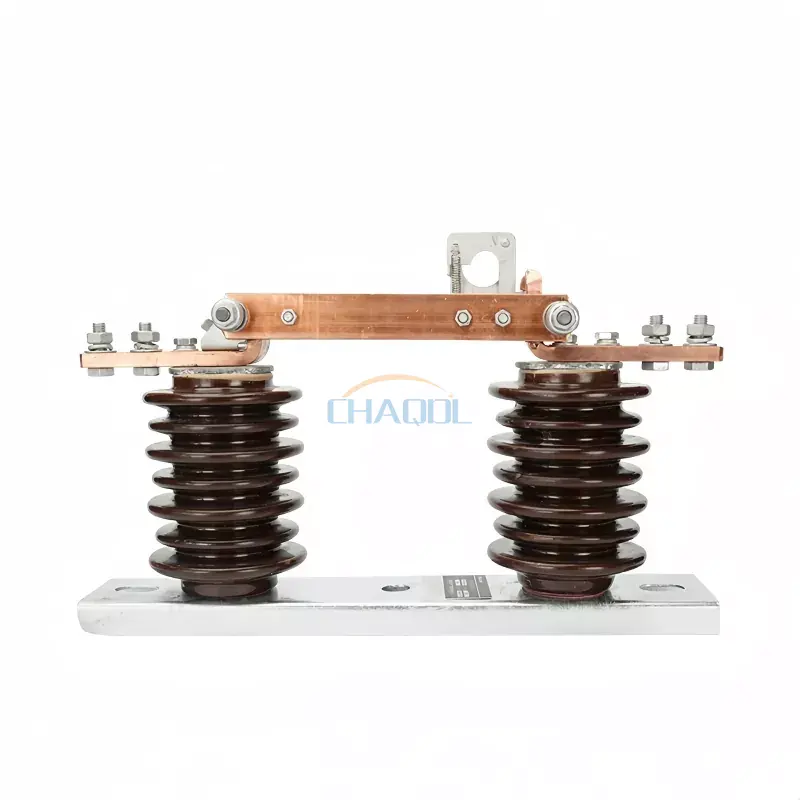

Anqiang Power-ის GW9-12 მოდელი განკუთვნილია სამფაზიანი ხაზის სისტემებში ერთფაზიანი მუშაობისთვის. მისი მუშაობის მექანიზმი უფლებამოსილ პერსონალს საშუალებას აძლევს გახსნას ან დახუროს გადამრთველი შესაბამისი იზოლირებული საოპერაციო კაკლის გამოყენებით, მწარმოებლის საოპერაციო ინსტრუქციებისა და მოქმედი ელექტრო უსაფრთხოების პროცედურების შესაბამისად.
წრიული ამომრთველისგან განსხვავებით, ჩვეულებრივი გათიშვის შეცვლა არ არის შექმნილი ნორმალური დატვირთვის დენის ან მოკლე ჩართვის დენის შესაწყვეტად. ამიტომ ის კოორდინირებული უნდა იყოს შესაბამის ამომრთველებთან და სხვა დამცავ აღჭურვილობასთან. ეს განსხვავება გადამწყვეტია უსაფრთხო გადართვის თანმიმდევრობის შემუშავებისას ან ელექტროენერგიის განაწილების ახალი პროექტისთვის აღჭურვილობის მითითებისას.
აღჭურვილობის ვარიანტების უფრო ფართო გაგებისთვის, მყიდველებს შეუძლიათ აგრეთვე განიხილონ Anqiang Power-ის მაღალი ძაბვის გათიშვის გადამრთველი დიაპაზონი.
გარე გამორთვის გადამრთველის მუშაობის პრინციპი ეფუძნება გამტარ კონტაქტების ფიზიკურ მოძრაობას. როდესაც გადამრთველი დახურულია, მისი გამტარი დანა ადგენს დანიშნულ ელექტრულ კავშირს. როდესაც გადამრთველი იხსნება ნებადართული დატვირთვის გარეშე, დანა გამოყოფილია ფიქსირებული კონტაქტისგან, რაც ქმნის ხილულ იზოლაციის უფსკრული.
GW9-12 დიზაინი აერთიანებს ფიქსირებულ ოპერაციულ კაუჭს და თვითჩაკეტვის მექანიზმს. ეს ფუნქციები ეხმარება ოპერატორს აკონტროლოს გადართვის მოქმედება და შეამციროს გაუთვალისწინებელი გადაადგილების ალბათობა, როდესაც მოწყობილობა სწორად არის დაყენებული და შენარჩუნებული.
გადართვის ფაქტობრივი ოპერაციები უნდა შეესაბამებოდეს სისტემის დამტკიცებულ ოპერაციულ ინსტრუქციას. მხოლოდ ხილული კონტაქტის უფსკრული არ ცვლის ძაბვის შემოწმებას, საჭიროების შემთხვევაში დამიწებას ან ელექტრული უსაფრთხოების სხვა სავალდებულო ზომებს.
გარე ელექტრომოწყობილობა უნდა აერთიანებს საიმედო ელექტრო იზოლაციას მექანიკურ სტაბილურობასა და გარემოს წინააღმდეგობას. დიზაინის რამდენიმე მოსაზრება განსაკუთრებით მნიშვნელოვანია 12KV გარე გათიშვის ჩამრთველის შეფასებისას.
GW9-12 იყენებს ერთპოლუს კონფიგურაციას, რომელიც მხარს უჭერს ინდივიდუალურ ფაზურ ინსტალაციას სამფაზიან განაწილების სისტემებში. ეს მოწყობა შეიძლება იყოს შესაფერისი სადისტრიბუციო ქსელის განლაგებისთვის, სადაც ინსტალაციის დიზაინი მოითხოვს ცალკეულ ფაზაზე დამაგრებულ საიზოლაციო მოწყობილობებს.
ღია კონტაქტის განლაგება უზრუნველყოფს გამტარ კომპონენტებს შორის განცალკევების თვალსაჩინო მითითებას. ეს ეხმარება პერსონალს იზოლირებული პოზიციის იდენტიფიცირებაში ავტორიზებული ტექნიკური პროცედურების დროს, თუმცა ფორმალური შემოწმება და უსაფრთხოების კონტროლი კვლავ აუცილებელია.
თვითჩაკეტვის მექანიზმი ხელს უწყობს მექანიკური პოზიციის შენარჩუნებას და ამცირებს შემთხვევითი მუშაობის რისკს. მისი ეფექტურობა დამოკიდებულია სწორ რეგულირებაზე, ინსტალაციასა და რუტინულ შემოწმებაზე.
საიზოლაციო კომპონენტები უნდა გაუძლოს ელექტრულ სტრესს, რომელიც დაკავშირებულია სისტემის ნომინალურ ძაბვასთან და გარემო პირობებთან ინსტალაციის ადგილზე. დაბინძურება, ტენიანობა, ტემპერატურული ცვლილებები და ელვისებებთან დაკავშირებული ზედმეტი ძაბვის მოსაზრებები უნდა იყოს გათვალისწინებული აღჭურვილობის შერჩევაში.
იზოლირებულ ოპერაციულ კაუჭს შეუძლია უზრუნველყოს მარტივი ოპერაციული მეთოდი შესაფერისი ინსტალაციისთვის. ფაქტობრივი სამუშაო მოწყობა, საჭირო ნებართვები და ნებადართული პროცედურები უნდა დადასტურდეს აღჭურვილობის დოკუმენტაციისა და მოქმედი ელექტრო უსაფრთხოების სტანდარტების შესაბამისად.
12KV გარე გათიშვის ჩამრთველი გამოიყენება იქ, სადაც სათანადო რეიტინგული საშუალო ძაბვის წრე მოითხოვს იზოლაციის წერტილს. მისი ვარგისიანობა დამოკიდებულია ელექტრული სისტემის დიზაინზე, სამონტაჟო გარემოზე, საოპერაციო პროცედურებსა და მოქმედი კომუნალური მოთხოვნილებებზე.
ოვერჰედის სადისტრიბუციო ქსელებზე, გათიშულ გადამრთველებს შეუძლიათ ხაზის არჩეული მონაკვეთების იზოლირება შემოწმების, შენარჩუნების ან დაგეგმილი აღჭურვილობის ჩანაცვლებისთვის. სწორი განლაგება შეიძლება დაეხმაროს ტექნიკურ გუნდებს იმუშაონ დანიშნულ მონაკვეთებზე, მთელ ქსელზე ზედმეტი ზემოქმედების გარეშე.
ქვესადგურები იყენებენ გათიშულ გადამრთველებს არჩეული სქემებისა და აღჭურვილობის ირგვლივ იზოლაციის წერტილების დასამყარებლად. ინჟინრებმა უნდა კოორდინაცია გაუკეთონ მოწყობილობას ამომრთველებთან, ავტობუსებთან, ტრანსფორმატორებთან, დამიწების გადამრთველებთან, სადაც ეს შესაძლებელია, და ქვესადგურის მუშაობის თანმიმდევრობით.
ქარხნებმა, გადამამუშავებელმა ობიექტებმა და სხვა სამრეწველო ობიექტებმა შეიძლება გამოიყენონ საშუალო ძაბვის სადისტრიბუციო ქსელები ტრანსფორმატორების და ქვედა დინების ელექტრო მოწყობილობების მიწოდებისთვის. სწორად შერჩეულ გათიშვის გადამრთველს შეუძლია უზრუნველყოს დაგეგმილი შენარჩუნება შესაბამისი იზოლაციის წერტილის მიწოდებით.
ელექტროენერგიის საწარმოები საჭიროებენ აღჭურვილობას, რომელიც შეესაბამება მათ დადგენილ გადართვის პროცედურებსა და ტექნიკური პრაქტიკას. შერჩევა უნდა ითვალისწინებდეს საწარმოს ტექნიკურ მახასიათებლებს, გარემო პირობებს, ინსპექტირების მოთხოვნებს და აღჭურვილობის დამტკიცებულ სტანდარტებს.
პროექტებისთვის, რომლებსაც სჭირდებათ როგორც შეფერხების, ასევე დაცვის ფუნქციები, ინჟინრებმა უნდა შეაფასონ შესაბამისი ამომრთველი ან დატვირთვის ჩამრთველი, ვიდრე ვივარაუდოთ, რომ გათიშვის ჩამრთველს შეუძლია შეასრულოს ყველა გადართვის მოვალეობა.
ტექნიკური მახასიათებლები განსაზღვრავს, არის თუ არა გათიშვის შეცვლა განკუთვნილი ქსელისთვის. პროდუქტის ინფორმაცია Anqiang Power-ის GW9-12 სერიის იდენტიფიცირებს მას, როგორც 12KV კლასის გარე გამორთვის შეცვლას. დეტალური შეფასების განრიგი უნდა დადასტურდეს მწარმოებლის მიმდინარე ტექნიკურ დოკუმენტაციასთან შეკვეთის განთავსებამდე.
| პარამეტრი | რა უნდა დაადასტურონ მყიდველებმა | რატომ აქვს მნიშვნელობა |
|---|---|---|
| მოდელი | GW9-12 ან მითითებული პროექტის მოდელი | ადასტურებს აღჭურვილობის დაგეგმილ კონფიგურაციას. |
| ნომინალური ძაბვა | თავსებადობა სისტემის ძაბვისა და აღჭურვილობის კლასთან | ეხმარება უზრუნველყოს შესაბამისი ელექტრო იზოლაცია და გამოყენების ვარგისიანობა. |
| რეიტინგული დენი | პროექტის მიერ მოთხოვნილი უწყვეტი მიმდინარე რეიტინგი | განსაზღვრავს ვარგისიანობას დაგეგმილი ნორმალური ოპერაციული პირობებისთვის. |
| სიმძლავრე-სიხშირის გაუძლო ძაბვას | მწარმოებლის მიერ გამოცხადებული საიზოლაციო ნიშანი | მიუთითებს იზოლაციის მითითებულ შესრულებაზე სიმძლავრის სიხშირის ტესტირების პირობებში. |
| ელვისებური იმპულსი უძლებს ძაბვას | მითითებული იმპულსური იზოლაციის დონე | მხარს უჭერს იზოლაციის კოორდინაციისა და გარდამავალი ძაბვის მოთხოვნების შეფასებას. |
| მოკლევადიანი გაუძლო დენს | მითითებული დენის სიდიდე და ხანგრძლივობა | ეხმარება შეაფასოს მოწყობილობის უნარი გაუძლოს დეფექტის დენის ეფექტებს დახურვისას. |
| მექანიკური გამძლეობა | საოპერაციო ციკლების გამოცხადებული რაოდენობა | უზრუნველყოფს მითითებას მექანიკურ გამძლეობაზე მითითებულ ტესტის პირობებში. |
| ოპერაციული მექანიზმი | მექანიკური კაუჭის ოპერაცია ან სხვა დამტკიცებული მოწყობა | განსაზღვრავს ოპერაციულ მოთხოვნებს და თავსებადობას საიტის პროცედურებთან. |
| გარემოსდაცვითი შესაბამისობა | სიმაღლე, დაბინძურება, ტემპერატურა, ქარი და ინსტალაციის პირობები | ეხმარება დაადასტუროს, რომ აღჭურვილობა შეესაბამება რეალურ ადგილს. |
მნიშვნელოვანია:ზემოთ მოცემული ცხრილი არის შესყიდვების საკონტროლო სია და არა პროდუქტის დამოწმებული შეფასების ფურცლის შემცვლელი. მყიდველებმა უნდა მოითხოვონ ზუსტი შეფასებული მიმდინარე პარამეტრები, იზოლაციის დონეები, მოკლე დროში გაუძლო რეიტინგები, ზომები და მოქმედი სტანდარტები ციტირებული კონკრეტული კონფიგურაციისთვის.
სწორი 12KV გარე გათიშვის ამომრთველის არჩევა მოითხოვს უფრო მეტს, ვიდრე ძაბვის აღნიშვნის შესაბამისობას. ინჟინრებმა და შესყიდვების გუნდებმა უნდა შეაფასონ სრული ელექტრო და მექანიკური მოთხოვნები სპეციფიკაციის დასრულებამდე.
შეამოწმეთ ქსელის ნომინალური ძაბვა, სისტემის მაქსიმალური ძაბვა, საჭირო უწყვეტი დენი და იზოლაციის კოორდინაციის მოთხოვნები. ეს მნიშვნელობები უნდა შეესაბამებოდეს პროექტის ერთხაზოვან დიაგრამას და ტექნიკურ მახასიათებლებს.
განსაზღვრეთ მოკლე ჩართვის პერსპექტიული დენი და საჭირო მოკლე დროში გამძლეობა. გათიშვის გადამრთველი შეიძლება დარჩეს დახურული, სანამ დეფექტის დენი გასუფთავდება დამცავი აღჭურვილობით, ამიტომ მისი გამძლეობის რეიტინგები შესაფერისი უნდა იყოს ინსტალაციისთვის.
გაითვალისწინეთ სიმაღლე, გარემოს ტემპერატურა, ტენიანობა, ჰაერის დამაბინძურებლები, სანაპირო მარილის ზემოქმედება და მექანიკური დატვირთვები. გარე ინსტალაციას შეიძლება დასჭირდეს სპეციალური იზოლაცია, კოროზიისგან დაცვა ან სამონტაჟო მოწყობა, რათა დააკმაყოფილოს საიტის პირობები.
დაადგინეთ, მოითხოვს თუ არა პროექტს ხელით მოქმედი გადამრთველი, ალტერნატიული ოპერაციული მოწყობა ან დამიწების გადამრთველი, როგორც შეკრების ნაწილი. დამიწების მოთხოვნები გათვალისწინებული უნდა იყოს სისტემის მთლიან დიზაინში, ვიდრე ჩავთვალოთ, რომ ჩართულია ყველა სტანდარტულ კონფიგურაციაში.
მოითხოვეთ პროდუქტის მონაცემთა ცხრილი, განზომილებიანი ნახაზები, ინსტალაციის ინსტრუქციები, რუტინული და ტიპის ტესტირების დოკუმენტაცია, სადაც ეს შესაძლებელია, და შესაბამისი სტანდარტების დეტალები. დაადასტურეთ, რომ მოწოდებული კონფიგურაცია აკმაყოფილებს ადგილობრივი კომუნალური ან პროექტის ორგანოს მოთხოვნებს.
სანდო შესყიდვა ასევე მოიცავს წარმოების თანმიმდევრულობის შემოწმებას, ტექნიკურ კომუნიკაციას, სათადარიგო ნაწილების ხელმისაწვდომობას და გაყიდვების შემდგომ მხარდაჭერას. Anqiang Power გთავაზობთ გათიშვის გადამრთველების მთელ რიგს და უზრუნველყოფს პროდუქტის შერჩევის მითითებებს სხვადასხვა ელექტრო აპლიკაციებისთვის. მყიდველებს შეუძლიათ პროექტის მოთხოვნები განიხილონ გათიშვის გადამრთველის პროდუქტის ასორტიმენტის მეშვეობით.
სწორი ინსტალაცია და რუტინული შემოწმება ხელს უწყობს გარე გათიშვის კონცენტრატორების მუშაობის საიმედოობის შენარჩუნებას. ტექნიკური ინტერვალები უნდა შეესაბამებოდეს მწარმოებლის მითითებებს, უბნის პირობებს, მუშაობის სიხშირეს და პასუხისმგებელი კომუნალური ან ობიექტის ოპერატორის მოთხოვნებს.
ყველა სამონტაჟო და ტექნიკური სამუშაო უნდა შესრულდეს კვალიფიციური პერსონალის მიერ დამტკიცებული უსაფრთხოების პროცედურების შესაბამისად. წრე უნდა განთავსდეს დამოწმებულ უსაფრთხო მდგომარეობაში, საჭიროების შემთხვევაში გამოყენებული იყოს იზოლაციის, ძაბვის ტესტირების, დამიწების და ჩაკეტვის ზომები. არასოდეს გამოიყენოთ ჩვეულებრივი გათიშვის გადამრთველი დატვირთვის დენის შესაწყვეტად, თუ მოწყობილობა არ არის სპეციალურად შექმნილი და შეფასებული ამ მოვალეობისთვის.
მისი მთავარი ფუნქციაა იზოლირება შესაფერისი საშუალო ძაბვის წრედის გარეშე დატვირთვის პირობებში და უზრუნველყოს ხილული კონტაქტის უფსკრული. ეს მხარს უჭერს შენარჩუნებას და შემოწმებას, როდესაც გამოიყენება შესაბამისი გადართვის, გადამოწმებისა და დამიწების პროცედურებით.
ჩვეულებრივი გათიშვის ჩამრთველი არ არის შექმნილი ნორმალური დატვირთვის დენის ან მოკლე ჩართვის დენის შესაწყვეტად. სწორად შეფასებულმა ამომრთველმა ან სხვა შესაფერისმა გადართვის მოწყობილობამ უნდა შეასრულოს საჭირო შეფერხების მოვალეობა, სანამ გამორთვის ამომრთველი იმუშავებს.
Anqiang Power-ის GW9-12 არის გარე, ერთპოლუსიანი მაღალი ძაბვის გათიშვის გადამრთველი, რომელიც განკუთვნილია 12KV კლასის შესაბამისი განაწილებისთვის. მისი გამოყენება შესაძლებელია სამფაზიანი ხაზის სისტემებში ინდივიდუალური ფაზის მუშაობისთვის, დამტკიცებული სამონტაჟო დიზაინის შესაბამისად.
ძირითადი პარამეტრები მოიცავს ნომინალურ ძაბვას, ნომინალურ დენს, სიმძლავრის სიხშირის გამძლეობის ძაბვას, ელვისებური იმპულსური გამძლეობის ძაბვას, ხანმოკლე გამძლეობის დენას, მექანიკურ გამძლეობას, მოქმედ მექანიზმს და გარემოსდაცვით შესაბამისობას. ზუსტი მნიშვნელობები უნდა დამოწმდეს არჩეული მოდელის მონაცემთა ცხრილში.
ინსპექტირების სიხშირე დამოკიდებულია მწარმოებლის ტექნიკურ ინსტრუქციებზე, საიტის გარემოზე, გადართვის სიხშირეზე და კომუნალურ მოთხოვნებზე. რეგულარული შემოწმება უნდა მოიცავდეს იზოლაციას, გამტარ კონტაქტებს, მექანიკურ კავშირებს, სამონტაჟო მოწყობილობას და გადახურების ან კოროზიის მტკიცებულებებს.
მიუთითეთ სისტემის ძაბვა, საჭირო ნომინალური დენი, სამონტაჟო გარემო, იზოლაციის მოთხოვნები, მოკლე ჩართვის გამძლეობის მოთხოვნები, მუშაობის მეთოდი, დამიწების კონფიგურაცია, მოქმედი სტანდარტები და პროექტის რაოდენობა. ნახაზები ან აღჭურვილობის სპეციფიკაცია შეიძლება დაეხმაროს მომწოდებელს შესაბამისი კონფიგურაციის რეკომენდაციაში.
12KV გარე გათიშვის ჩამრთველი არის მნიშვნელოვანი იზოლაციის კომპონენტი საშუალო ძაბვის გამანაწილებელ ქსელებში. მისი ღირებულება მდგომარეობს იმაში, რომ უზრუნველყოს შესაფერისი იზოლაციის წერტილი შენარჩუნებისთვის, მკაფიო გადართვის პროცედურების მხარდაჭერა და უფრო ფართო დაცვისა და დამიწების სისტემასთან ინტეგრირება. სწორი მოდელის არჩევა მოითხოვს ელექტრული რეიტინგების, იზოლაციის მუშაობის, მექანიკური დიზაინის, საიტის პირობების და მოქმედი სტანდარტების ფრთხილად განხილვას. სწორი ინსტალაცია, კვალიფიციური ოპერაცია და რეგულარული შემოწმება თანაბრად მნიშვნელოვანია საიმედო მომსახურებისთვის.
თუ თქვენ ყიდულობთ 12KV გარე გათიშვის გადამრთველს კომუნალური, ქვესადგურის ან სამრეწველო დისტრიბუციის პროექტისთვის, Anqiang Power დაგეხმარებათ გადახედოთ თქვენი განაცხადის მოთხოვნებს და დაადგინოთ შესაბამისი პროდუქტის კონფიგურაცია. გაუზიარეთ თქვენი ტექნიკური მახასიათებლები, სამუშაო პირობები და რაოდენობის მოთხოვნები ჩვენს გუნდს.დაგვიკავშირდითდღეს განიხილეთ პროდუქტის შერჩევა, მოითხოვეთ დეტალური ტექნიკური დოკუმენტაცია და მიიღეთ თქვენს პროექტზე მორგებული შეთავაზება.
