როგორც ენერგეტიკული აღჭურვილობის პროფესიონალი მწარმოებელი,Anqiang Powerუზრუნველყოფს საიმედონულოვანი მიმდევრობის დენის ტრანსფორმატორიშექმნილია ნარჩენი დენის აღმოსაჩენად და ენერგიის განაწილების სისტემებში დედამიწის ხარვეზებისგან დაცვის მხარდასაჭერად. მისი გაყოფილი ბირთვის სტრუქტურა, სტაბილური მაგნიტური შესრულება და მოსახერხებელი ინსტალაცია მას შესაფერისს ხდის დაცვისა და მონიტორინგის აპლიკაციებისთვის, სადაც შეცდომების სწრაფი გამოვლენა და საიმედო მუშაობა აუცილებელია.
ნულოვანი მიმდევრობის დენის ტრანსფორმატორი არის სპეციალიზებული დენის ტრანსფორმატორი, რომელიც გამოიყენება ნარჩენი ან ნულოვანი მიმდევრობის დენის აღმოსაჩენად, რომელიც გამოწვეულია დენის დისბალანსით და მიწის ხარვეზებით. ჩვეულებრივი დენის ტრანსფორმატორებისგან განსხვავებით, რომლებიც ძირითადად ზომავენ ცალკეულ ფაზურ დენებს, ეს მოწყობილობა აკონტროლებს კომბინირებულ დენს, რომელიც გადის ტრანსფორმატორის ბირთვში. ნორმალურ ოპერაციულ პირობებში, მონიტორინგის დენების ვექტორული ჯამი ახლოს არის ნულთან. როდესაც ხდება მიწის რღვევა ან გაჟონვის გზა, ბალანსი იცვლება და ნარჩენი დენი გამოვლინდება. შემდეგ ეს სიგნალი შეიძლება გადაეცეს დამცავ რელეს შესაბამისი დამცავი მოქმედების დასაწყებად.
სამრეწველო სადისტრიბუციო ქსელების, ქვესადგურების, გამანაწილებელი მოწყობილობებისა და რეტროფიტის პროექტებისთვის, სწორი ტრანსფორმატორის არჩევა მოითხოვს ყურადღებას ბირთვის დიზაინზე, დიაფრაგმის ზომაზე, იზოლაციაზე, ინსტალაციის მეთოდზე, სიზუსტეზე, რელეს თავსებადობასა და გარემო პირობებზე. სწორად შერჩეულ ნულოვანი მიმდევრობის დენის ტრანსფორმატორს შეუძლია გააუმჯობესოს ხარვეზების მონიტორინგი, ხოლო დაცვის სისტემებს ეხმარება უფრო ეფექტურად რეაგირებაში.
რა არის ნულოვანი მიმდევრობის დენის ტრანსფორმატორი?
როგორ მუშაობს ნულოვანი მიმდევრობის დენის ტრანსფორმატორი?
რა არის თანამედროვე ნულოვანი მიმდევრობის დენის ტრანსფორმატორის ძირითადი მახასიათებლები?
სად გამოიყენება ნულოვანი მიმდევრობის დენის ტრანსფორმატორი?
როგორ უნდა აირჩიოთ სწორი ტრანსფორმატორი?
რა უნდა გავითვალისწინოთ ინსტალაციის დროს?
პროდუქტის სპეციფიკაციები და შერჩევის მითითება
ნულოვანი მიმდევრობის დენის ტრანსფორმატორი, რომელსაც ხშირად უწოდებენ ბირთვის ბალანსის დენის ტრანსფორმატორს ან ნარჩენი დენის ტრანსფორმატორს, შექმნილია დენის დისბალანსის გამოსავლენად ელექტრული წრეში. მისი პირველადი გამოყენება არის ნარჩენი დენის იდენტიფიცირება, რომელიც დაკავშირებულია დედამიწის ხარვეზებთან, იზოლაციის პრობლემებთან ან გაჟონვის ბილიკებთან.
ოპერაციული კონცეფცია განსხვავდება ჩვეულებრივი ფაზის დენის ტრანსფორმატორისგან. მხოლოდ ერთი გამტარის გაზომვის ნაცვლად, დაცულ წრედს მიკუთვნებული გამტარები გადიან მაგნიტურ ბირთვში. როდესაც დირიჟორებში გამავალი დენები დაბალანსებულია, მათი მაგნიტური ეფექტები დიდწილად ანადგურებს ერთმანეთს. როდესაც ხარვეზი იწვევს დენის გადინებას არასასურველ გზაზე, ნარჩენი მაგნიტური ველი ვითარდება ბირთვში და მეორადი გრაგნილი წარმოქმნის შესაბამის სიგნალს.
მუშაობის ეს პრინციპი ტრანსფორმატორს საშუალებას აძლევს იმუშაოს დაცვის რელეებთან და სხვა მონიტორინგის მოწყობილობებთან ერთად. ელექტრო ინჟინრებისთვის და სისტემური ინტეგრატორებისთვის, მოწყობილობა ემსახურება როგორც მნიშვნელოვანი სენსორული კომპონენტი დედამიწის დაზიანებისგან დაცვის საერთო სქემის ფარგლებში.
მუშაობის პრინციპი მჭიდროდ არის დაკავშირებული კირჩჰოფის ამჟამინდელ კანონთან. დაბალანსებულ სამფაზიან წრეში, ფაზის დენების ვექტორული ჯამი თეორიულად ნულის ტოლია:
Ia + Ib + Ic = 0
შესაბამისად, ბირთვის შიგნით წარმოქმნილი მაგნიტური ნაკადი მინიმუმამდეა დაყვანილი და მეორადი გამომავალი რჩება ძალიან მცირე.
როდესაც დედამიწაზე ხარვეზი ხდება, დენის ნაწილი ტოვებს დაგეგმილ წრეს გაუთვალისწინებელი ბილიკის გავლით. ამრიგად, მიმდინარე ბალანსი დარღვეულია:
Ia + Ib + Ic ≠ 0
შედეგად მიღებული ნარჩენი დენი ქმნის მაგნიტურ ნაკადს ბირთვში. შემდეგ მეორადი გრაგნილი წარმოქმნის ელექტრულ სიგნალს, რომელიც შეიძლება გამოვლინდეს დამცავი რელეთ.
ტიპიური დაცვის თანმიმდევრობა შეიძლება შეჯამდეს შემდეგნაირად:
ეს პროცესი საშუალებას აძლევს დაცვის სისტემას ამოიცნოს არანორმალური ნარჩენი დენი, მხოლოდ ინდივიდუალური ფაზის დენის ტრანსფორმატორების გაზომვებზე დაყრდნობის გარეშე.

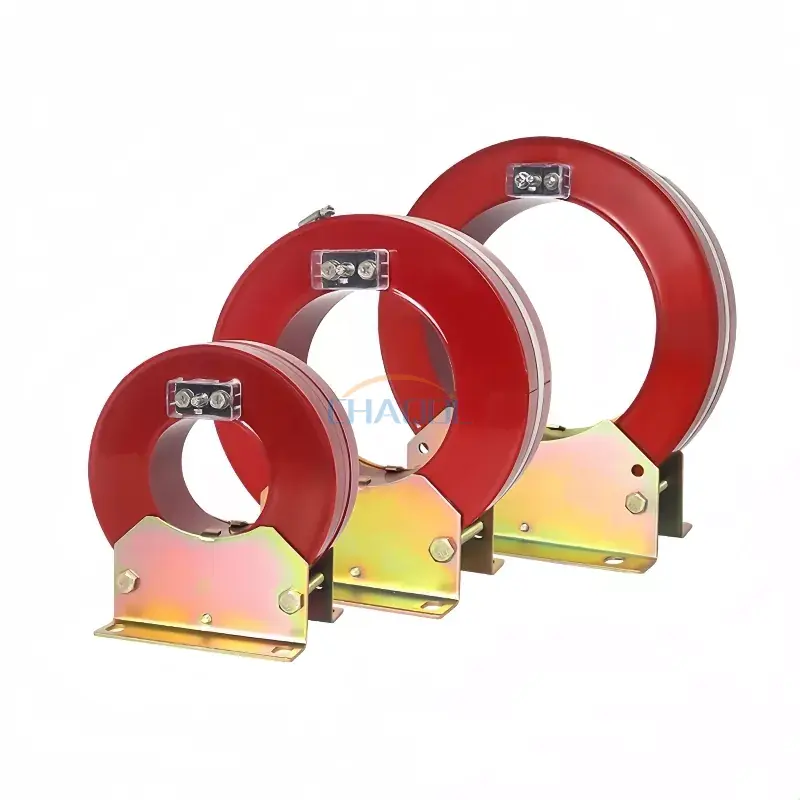

სამრეწველო ელექტრო გამოყენებისთვის, მექანიკური კონსტრუქცია და ელექტრომაგნიტური შესრულება თანაბრად მნიშვნელოვანია. Anqiang Power-ის LXK სერია იყენებს გაყოფილი ბირთვის დიზაინს ეპოქსიდური ფისოვანი ვაკუუმური ჩამოსხმით, რაც საშუალებას აძლევს ტრანსფორმატორს დამონტაჟდეს არსებული პირველადი კაბელების გარშემო კაბელის ამოღების საჭიროების გარეშე. ეს შეიძლება იყოს განსაკუთრებით ღირებული რეტროფისა და ტექნიკური პროექტებისთვის, სადაც პრიორიტეტია შეფერხების დროის მინიმიზაცია.
ამ ტიპის ტრანსფორმატორის შეფასებისას გასათვალისწინებელია რამდენიმე მახასიათებელი:
ეს მახასიათებლები ხდის გაყოფილი ბირთვის დიზაინებს განსაკუთრებით პრაქტიკულს არსებული ელექტრო ინფრასტრუქტურის განახლებისას პირველადი მიკროსქემის ფართო მოდიფიკაციის გარეშე.
ნულოვანი მიმდევრობის დენის ტრანსფორმატორი შეიძლება ინტეგრირებული იყოს ენერგიის განაწილებისა და დაცვის სისტემების ფართო სპექტრში. მისი მთავარი როლი არის ნარჩენი-მიმდინარე ინფორმაციის მიწოდება დაცვის ან მონიტორინგის აღჭურვილობისთვის.
ტიპიური აპლიკაციები მოიცავს:
მაგალითად, სადისტრიბუციო კაბინეტში, ტრანსფორმატორს შეუძლია აკონტროლოს დირიჟორები, რომლებიც კვებავს ქვედა დინების წრედს. თუ იზოლაციის გაუარესება იწვევს დენის გადინებას დედამიწისკენ, შედეგად მიღებული ნარჩენი დენი შეიძლება გამოვლინდეს და გადაეცეს დამცავ რელეს. შემდეგ რელეს შეუძლია განსაზღვროს, მოითხოვს თუ არა გაზომილი მდგომარეობა მიკროსქემის შეწყვეტას.
ეს მიდგომა ღირებულია, რადგან არანორმალური მიმდინარე პირობების ადრეული გამოვლენა ხელს შეუწყობს აღჭურვილობის დაზიანების რისკის შემცირებას, გახანგრძლივებულ მუშაობას და ელექტრო უსაფრთხოების ინციდენტს.
ნულოვანი მიმდევრობის დენის ტრანსფორმატორის არჩევა არ უნდა ეფუძნებოდეს მხოლოდ დიაფრაგმის ზომას. ინჟინერებმა ერთად უნდა შეაფასონ ელექტრული სისტემა, სამონტაჟო გარემო, დაცვის რელე და მექანიკური მოწყობა.
| შერჩევის ფაქტორი | რა უნდა განიხილოს | რატომ აქვს მნიშვნელობა |
|---|---|---|
| ბირთვის დიაფრაგმა | შეუთავსეთ შიდა დიამეტრი კაბელის ან გამტარის მოწყობას | უზრუნველყოფს პრაქტიკულ ინსტალაციას და საკმარის კლირენს |
| სისტემის ძაბვა | დაადასტურეთ თავსებადობა ელექტრო სისტემასთან | მხარს უჭერს შესაბამის იზოლაციას და უსაფრთხო მუშაობას |
| ნარჩენი დენი | განსაზღვრეთ მოსალოდნელი გამოვლენის დიაპაზონი | ეხმარება უზრუნველყოს შესაბამისი დაცვის მგრძნობელობა |
| სარელეო თავსებადობა | შეამოწმეთ მეორადი გამომავალი და რელეს მოთხოვნები | უზრუნველყოფს დაცვის სისტემას სიგნალის სწორად ინტერპრეტაციას |
| ინსტალაციის მეთოდი | განვიხილოთ მყარი ბირთვიანი ან გაყოფილი ბირთვიანი კონსტრუქცია | გაყოფილი ბირთვიანი მოდელები ხელსაყრელია რეტროფიტის აპლიკაციებისთვის |
| გარემო პირობები | ტემპერატურა, დაბინძურების დონე, ტენიანობა და ინსტალაციის ადგილი | მხარს უჭერს საიმედო გრძელვადიან მუშაობას |
გაყოფილი ბირთვიანი ტრანსფორმატორს შეუძლია მნიშვნელოვანი პრაქტიკული უპირატესობა შესთავაზოს, რადგან ტექნიკოსებს შეუძლიათ მისი დაყენება არსებული საკაბელო მოწყობის გარშემო, ვიდრე პირველადი მიკროსქემის სრული დემონტაჟი.
სწორი ინსტალაცია აუცილებელია ნარჩენი დენის საიმედო გაზომვისთვის. ტრანსფორმატორის დიაფრაგში გამავალი გამტარი უნდა მიჰყვეს დაცვის დიზაინს ისე, რომ ტრანსფორმატორი გაზომოს დაცული წრედის სრულ დენის ურთიერთობა.
ინსტალაციამდე ინჟინრებმა უნდა შეამოწმონ:
მოხსენიებული LXK სერიისთვის, მითითებული ნორმალური სამუშაო პირობები მოიცავს შიდა ინსტალაციას, გარემოს ტემპერატურის დიაპაზონს -5°C-დან 40°C-მდე და არაკოროზიულ, დაბალი დაბინძურების გარემოს. ინჟინრებმა ყოველთვის უნდა დაადასტურონ პროექტის რეალური პირობები შერჩეული პროდუქტის ტექნიკური დოკუმენტაციის მიხედვით ინსტალაციამდე.
Anqiang Power-ის LXK სერია უზრუნველყოფს დიაფრაგმის მრავალ ვარიანტს სხვადასხვა ძირითადი საკაბელო მოწყობისთვის. ხელმისაწვდომი ზომები მერყეობს დაახლოებით 80 მმ-დან 300 მმ-მდე, რაც ინჟინრებს აძლევს მოქნილობას ტრანსფორმატორის არსებულ სადისტრიბუციო მოწყობილობაში ინტეგრირებისას.
| მოდელი | დიაფრაგმა D | განზომილება E | განზომილება L | განზომილება L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 მმ | 130 მმ | 123 მმ |
| LXK-100 | Φ100 | 58 მმ | 130 მმ | 122 მმ |
| LXK-120 | Φ120 | 57 მმ | 130 მმ | 120 მმ |
| LXK-150 | Φ150 | 58 მმ | 190 მმ | 123 მმ |
| LXK-180 | Φ180 | 58 მმ | 190 მმ | 125 მმ |
| LXK-200 | Φ200 | 60 მმ | 280 მმ | 129 მმ |
| LXK-240 | Φ240 | 80 მმ | 280 მმ | 167 მმ |
| LXK-260 | Φ260 | 55 მმ | 280 მმ | 120 მმ |
| LXK-300 | Φ300 | 80 მმ | 280 მმ | 170 მმ |
პროდუქტის დეტალური ინფორმაციისთვის, ინჟინრებს შეუძლიათ გადახედონნულოვანი მიმდევრობის მიმდინარე ტრანსფორმატორის პროდუქტის გვერდიდა შეადარეთ დიაფრაგმის არსებული ზომები ინსტალაციის ფიზიკურ მოთხოვნებთან.
მისი მთავარი მიზანია აღმოაჩინოს ნარჩენი ან ნულოვანი მიმდევრობის დენები, რომლებიც დაკავშირებულია დედამიწის დეფექტებთან და დენის გაჟონვასთან. გამომავალი შეიძლება დაუკავშირდეს დაცვის რელეს მონიტორინგისა და ხარვეზის იზოლაციისთვის.
დიახ. გაყოფილი ბირთვიანი კონსტრუქცია განსაკუთრებით ხელსაყრელია გადაკეთებისა და ტექნიკური სამუშაოებისთვის, რადგან ტრანსფორმატორის აწყობა შესაძლებელია არსებული კაბელის გარშემო, პირველადი კაბელის გათიშვის საჭიროების გარეშე.
ჩვეულებრივი დენის ტრანსფორმატორი ჩვეულებრივ ზომავს დენს ცალკეულ გამტარში, ხოლო ნულოვანი მიმდევრობის ტრანსფორმატორი აღმოაჩენს ნარჩენ დენს, რომელიც წარმოიქმნება მის ბირთვში გამავალი გამტარების ვექტორული ურთიერთობის შედეგად.
ტიპიური აპლიკაციები მოიცავს სადისტრიბუციო კაბინეტებს, ქვესადგურებს, რგოლების მთავარ ერთეულებს, ტრანსფორმატორის დაცვის სისტემებს, გამანაწილებელ მოწყობილობებს და ამომრთველების დამცავ პანელებს.
მნიშვნელოვანი ფაქტორებია ბირთვის დიაფრაგმა, ელექტრული სისტემის მოთხოვნები, მოსალოდნელი ნარჩენი დენი, მეორადი გამომავალი, რელეს თავსებადობა, იზოლაციის მოთხოვნები, ინსტალაციის მეთოდი და გარემო პირობები.
ნულოვანი მიმდევრობის დენის ტრანსფორმატორი არის კრიტიკული სენსორული კომპონენტი დედამიწის ხარვეზების აღმოჩენისა და ელექტრული დაცვის თანამედროვე სისტემებისთვის. ნორმალური დენის ბალანსი დარღვეულის დროს წარმოქმნილი ნარჩენი დენის მონიტორინგით, ის უზრუნველყოფს დაცვის რელეებს ღირებულ ინფორმაციას არანორმალური სამუშაო პირობების იდენტიფიცირებისთვის. გაყოფილი ბირთვიანი კონსტრუქცია კიდევ უფრო აუმჯობესებს ინსტალაციის მოქნილობას, განსაკუთრებით რეტროფიტისა და ტექნიკური პროექტების დროს.
პროექტებისთვის, რომლებიც საჭიროებენ ნარჩენი დენის საიმედო გამოვლენას, Anqiang Power გთავაზობთ LXK სერიის გადაწყვეტილებებს მრავალი დიაფრაგმის ზომით, ეპოქსიდური ფისოვანი ვაკუუმური ჩამოსხმით, ცივი ნაგლინი სილიკონის ფოლადის ბირთვებით და ჟანგბადისგან თავისუფალი სპილენძის გრაგნილით. თუ თქვენ ირჩევთ შესაფერის ტრანსფორმატორს სადისტრიბუციო ქსელისთვის, გადამრთველის შეკრებისთვის ან დაცვის სისტემისთვის,დაგვიკავშირდითთქვენი ტექნიკური მოთხოვნების განსახილველად და თქვენთვის შესაფერისი ნულოვანი მიმდევრობის დენის ტრანსფორმატორის გადაწყვეტის მოსაძებნად.
