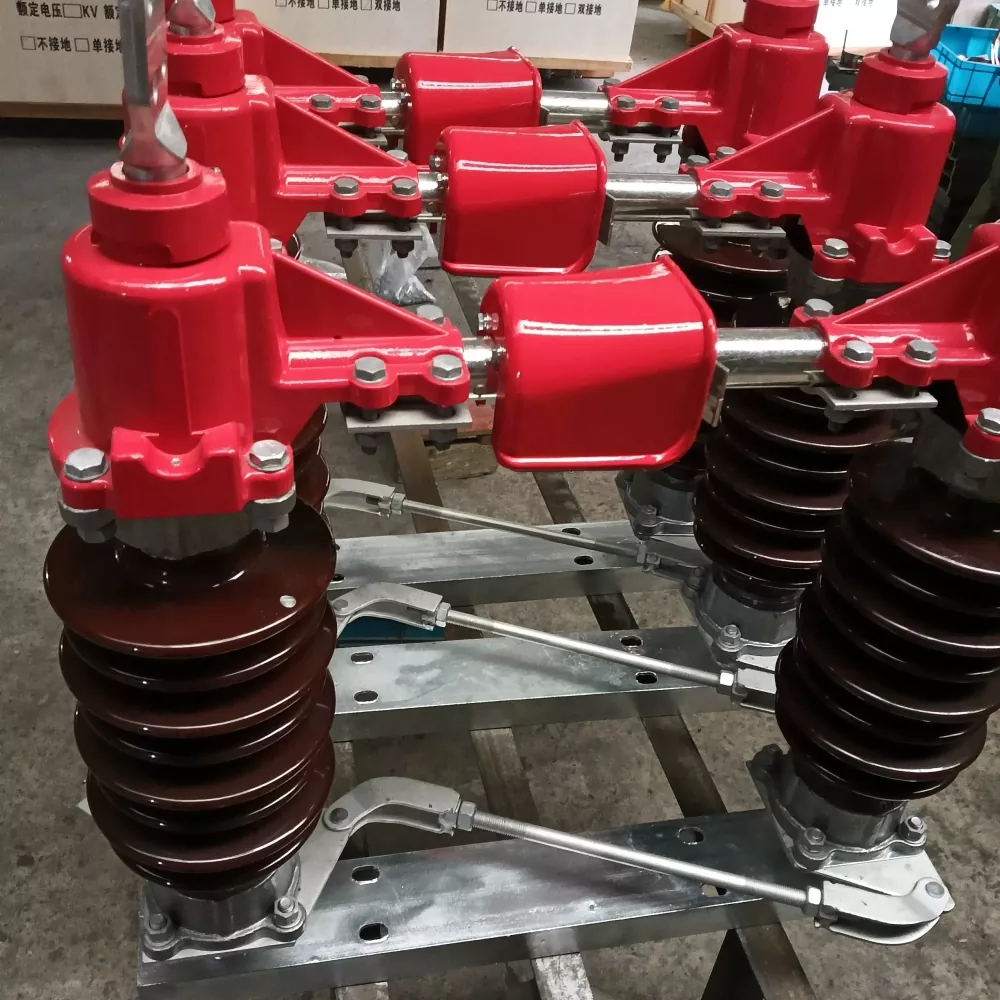

Theგარე მაღალი ძაბვის გათიშვის ჩამრთველიშექმნილია საიმედო მიკროსქემის იზოლაციისთვის გარე AC ენერგოსისტემებში 40.5 კვ-დან 220 კვ-მდე. იგი ფართოდ გამოიყენება ქვესადგურებში, გადამცემ ხაზებსა და ქსელის გადართვის სადგურებში, სადაც მაღალი ძაბვის პირობებში საჭიროა ხილული იზოლაცია და მექანიკური უსაფრთხოება.

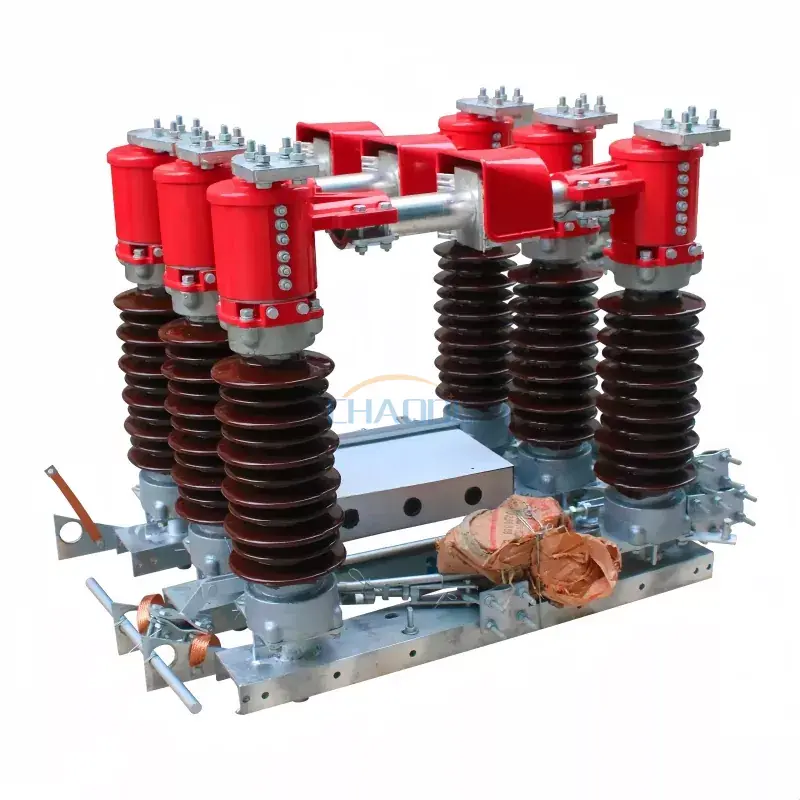

ეს GW4 სერია შექმნილია მტკიცე ღია ცის ქვეშ სტრუქტურით, რომელიც უზრუნველყოფს სტაბილურ მუშაობას მკაცრი ამინდის პირობებში, როგორიცაა ძლიერი წვიმა, ყინული, ქარის დატვირთვა და დაბინძურებული გარემო. იგი მხარს უჭერს როგორც ხელით, ასევე მოტორიზებული მუშაობის რეჟიმებს, რაც უზრუნველყოფს მოქნილობას ქსელის ავტომატიზაციის სხვადასხვა დონისთვის.

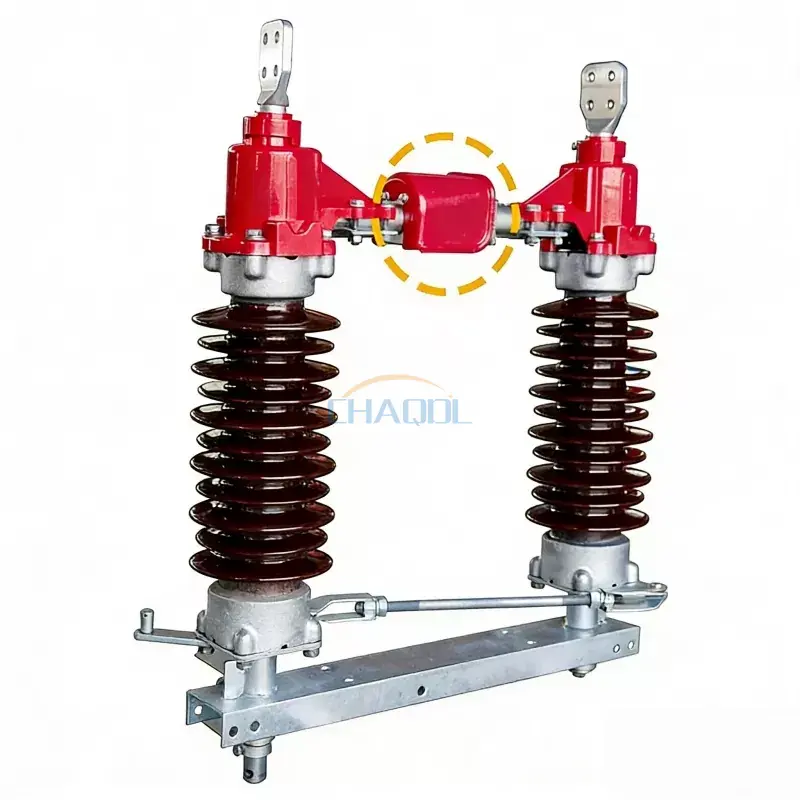

გადამრთველი იღებს ჰორიზონტალურ მბრუნავ დანა სტრუქტურას ფაიფურის პოსტი იზოლატორებით, გამტარი მილებით და მაღალი სიმტკიცის გალვანზირებული ფოლადის ბაზის ჩარჩოთი. მექანიკური შემაერთებელი სისტემა უზრუნველყოფს სინქრონიზებულ სამფაზიან მუშაობას, რაც ამცირებს გადართვის დროს არასწორი განლაგების რისკებს.
ტრადიციულ იზოლატორებთან შედარებით, ესგარე მაღალი ძაბვის გათიშვის ჩამრთველიაუმჯობესებს კონტაქტის წნევის ერთგვაროვნებას და ამცირებს დაჟანგვას გამტარ სახსრებში, რაც მნიშვნელოვნად ახანგრძლივებს ექსპლუატაციის ხანგრძლივობას გრძელვადიან გარე აპლიკაციებში.
|
პროექტის სახელი |
პარამეტრის მნიშვნელობა |
||||||
|
ნომინალური ძაბვა |
40.5 კვ |
72.5 კვ |
126 კვ |
||||
|
რეიტინგული იზოლაციის დონე |
1 წუთი დენის სიხშირე უძლებს ძაბვას |
95/115 კვ |
140/160 კვ |
230/245 კვ |
|||
|
ელვისებური იმპულსი უძლებს ძაბვას |
185/215 კვ |
325/375 კვ |
550/630 კვ |
||||
|
რეიტინგული სიხშირე |
50 ჰც |
||||||
|
რეიტინგული დენი |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
რეიტინგული მოკლევადიანი გაუძლო დენი |
16/20/31,5კA |
31,5/40 კA |
50 კA |
||||
|
რეიტინგული პიკი გაუძლოს დენი |
40/50/63 კA |
80/100 კA |
125 კA |
||||
|
მოკლე ჩართვის რეიტინგული ხანგრძლივობა |
4/2 წმ |
||||||
|
რეიტინგული ტერმინალის მექანიკური დატვირთვა |
ჰორიზონტალური გრძივი დატვირთვა |
750N |
1000N |
||||
|
ჰორიზონტალური გვერდითი დატვირთვა |
500N |
750N |
|||||
|
ვერტიკალური ძალა |
750N |
1000N |
|||||
|
მექანიკური სიცოცხლე |
2000 ჯერ |
||||||
|
ხელით მოქმედი მექანიზმი |
დამიწების გარეშე |
CS11(F) |
|||||
|
ერთჯერადი დამიწება |
CS 8-6D(F) |
||||||
|
ორმაგი დამიწება |
მთავარი საჭრელი CS14G, დაფქული საჭრელი CS11 |
||||||
|
მიკროსქემის ძაბვის კონტროლი |
AC 220/380, DC 220 |
||||||
|
ძრავით მოქმედი მექანიზმი |
მოდელი |
CJ5/CJ6 |
|||||
|
ძრავის ძაბვა |
AC220/380, DC220 |
||||||
|
მიკროსქემის ძაბვის კონტროლი |
AC220, DC220 |
||||||
|
გახსნის დრო (გამრთველის) |
6±1 წმ |
||||||
|
პროდუქტის წონა |
არ არის დასაბუთებული |
360 კგ |
500 კგ |
700 კგ |
|||
|
ერთჯერადი დამიწება |
410 კგ |
600 კგ |
800 კგ |
||||
|
ორმაგი დამიწება |
460 კგ |
700 კგ |
900 კგ |
||||

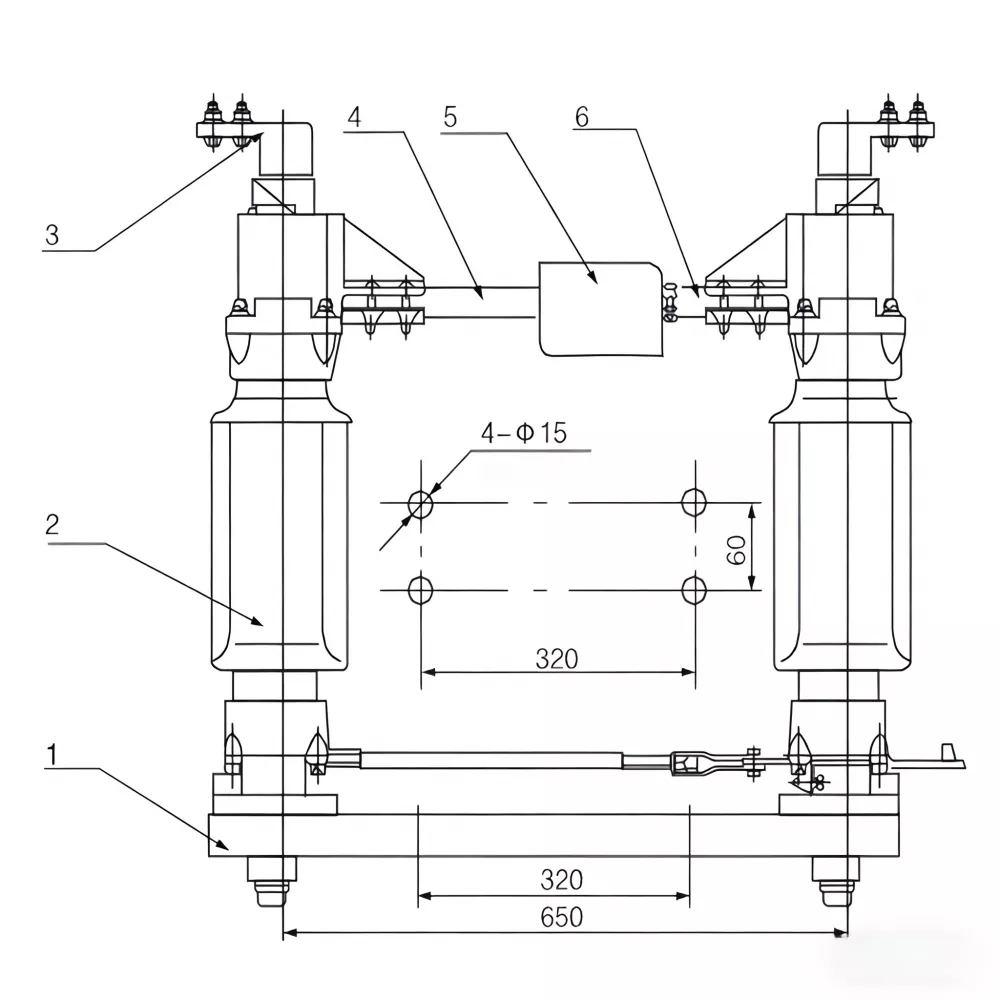

GW4 სერიის სტრუქტურული მიმოხილვა
1. ბაზა
2. საყრდენი იზოლატორი
3. მავთულის ტერმინალი
4. სტაციონარული გამტარი მილი
5. კვადრატული წყლის საფარი
6. მოძრავი გამტარი მილი

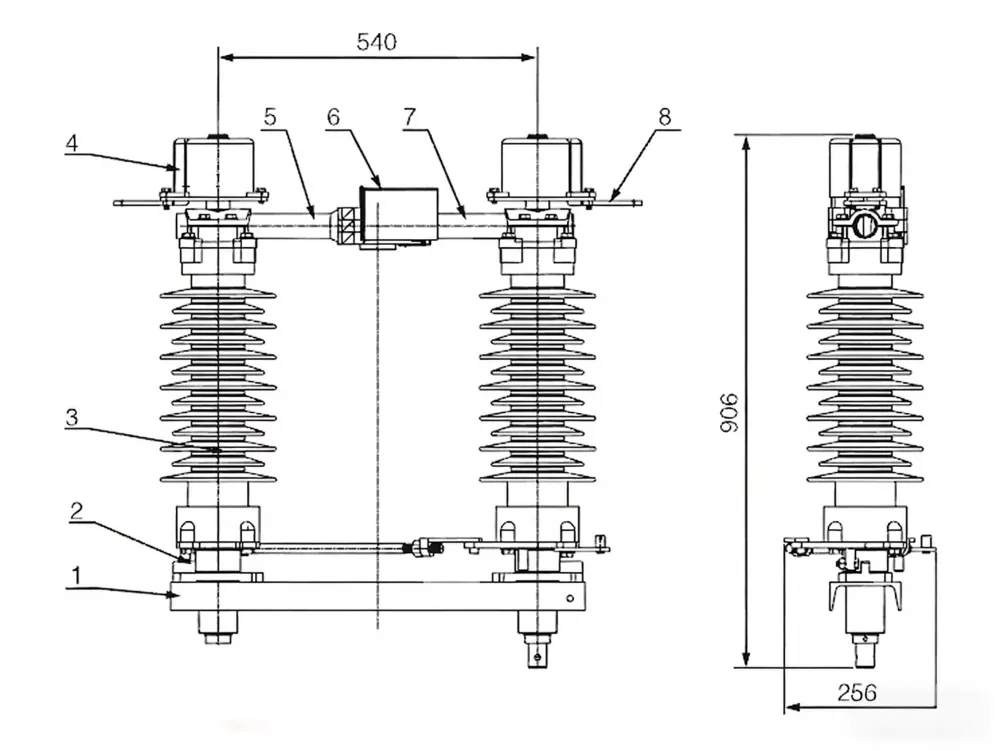

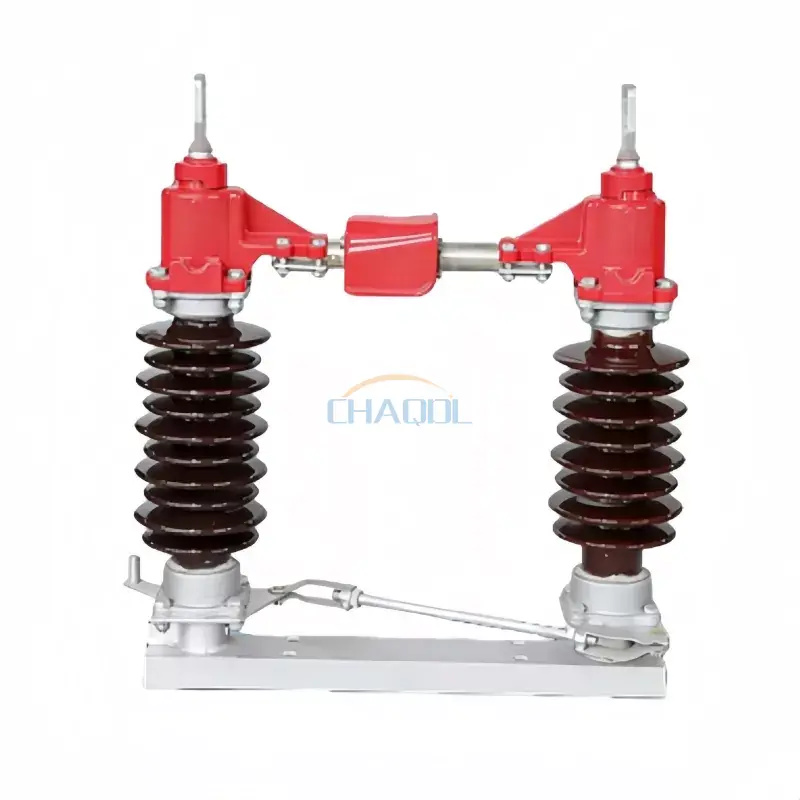

ერთი პოლუსის კონფიგურაცია
1. არხის ფოლადის სამაგრი
2. საყრდენი ბაზა
3. საიზოლაციო პოსტი
4. მარჯვენა გასასვლელი ტერმინალი
5. ცილინდრული ბოლო გამტარი ღერო
6. წვიმის საფარი
7. საკონტაქტო გამტარი ღერო
8. მარცხენა გასასვლელი ტერმინალი

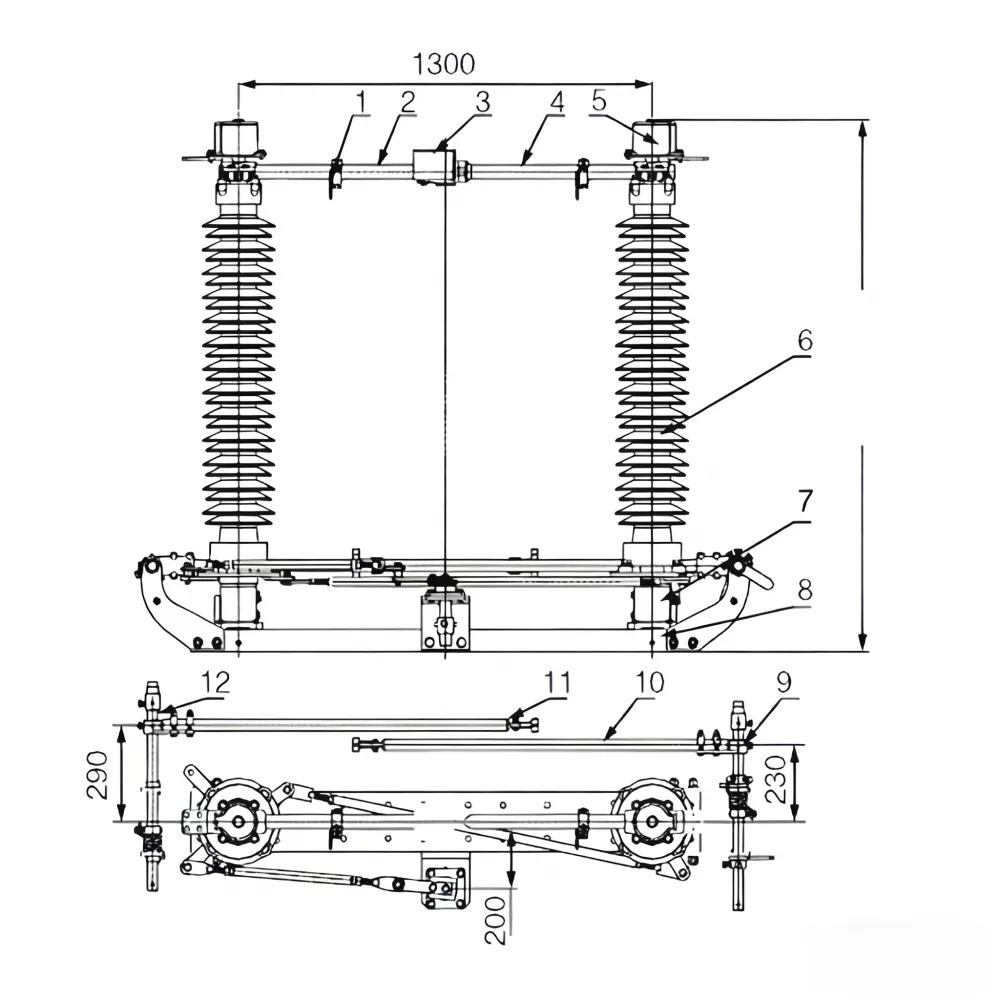

126kV მაღალი ძაბვის სტრუქტურა
1. დამიწების გადამრთველი ფიქსირებული კონტაქტი
2. საკონტაქტო გზამკვლევი
3. უჟანგავი ფოლადის წვიმის საფარი
4. ცილინდრული გამტარი ღერო
5. მოქნილი კავშირის ტერმინალის ბლოკი
6. საიზოლაციო საყრდენი
7. ტარების კორპუსი
8. სამონტაჟო ბაზის ჩარჩო
9. მარჯვენა დამიწების გადამრთველი შეკრება
10. დამიწების გადამრთველი ფოლადის მილი
11. დამიწების გადამრთველის მოძრავი კონტაქტი
12. მარცხენა დამიწების გადამრთველი შეკრება
| შედარებითი ნივთი | GW4 სერიის გარე მაღალი ძაბვის გათიშვის ჩამრთველი | ჩვეულებრივი ბაზრის პროდუქტები |
| სტრუქტურული სტაბილურობა | რკინა ფოლადის ბაზა სინქრონიზებული სამფაზიანი კავშირით | დამოუკიდებელი ფაზის ექსპლუატაცია მაღალი გადახრის რისკით |
| საკონტაქტო Performance | ოპტიმიზებული გამტარი მილი შემცირებული ჟანგვის წინააღმდეგობით | სტანდარტული სპილენძის კონტაქტი მიდრეკილია გრძელვადიანი აცვიათ |
| ამინდის წინააღმდეგობა | შექმნილია წვიმის, ყინულის, ქარისა და დაბინძურებული გარემოსთვის | შეზღუდული დაცვა მკაცრი გარე პირობებისგან |
| ოპერაციის რეჟიმი | მხარს უჭერს მექანიკურ და ძრავით მუშაობას | ძირითადად მექანიკური სისტემები |
| მოვლის მოთხოვნა | დაბალი შენარჩუნება ხანგრძლივი შემოწმების ინტერვალებით | საჭიროა ხშირი მოვლა |

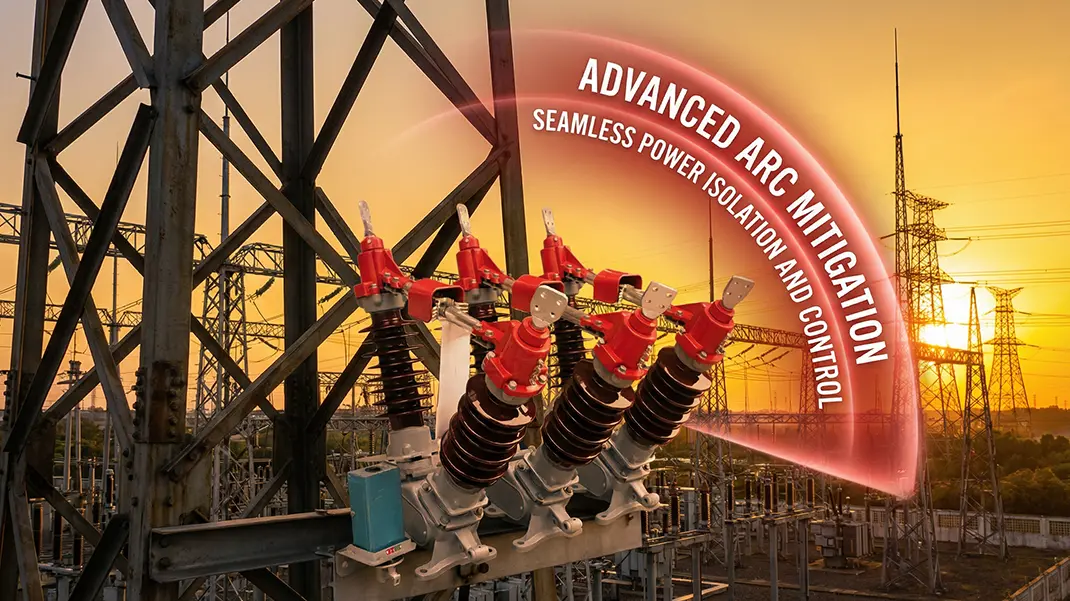

გარე მაღალი ძაბვის გათიშვის ჩამრთველი ფართოდ გამოიყენება:
მბრუნავი ლილვისა და იზოლატორის საყრდენი სტრუქტურის სათანადო გასწორება გადამწყვეტია მექანიკური მუშაობის უზრუნველსაყოფად. ბაზის ჩარჩო უსაფრთხოდ უნდა იყოს დამიწებული და მოქმედი მექანიზმი უნდა შემოწმდეს ენერგიით ჩართვამდე, რათა უზრუნველყოფილი იყოს გადართვის უსაფრთხო შესრულება დატვირთვისგან თავისუფალ პირობებში.
Q1: რა არის ამ გარე მაღალი ძაბვის გათიშვის ძირითადი ფუნქცია?
ის უზრუნველყოფს მაღალი ძაბვის სქემების თვალსაჩინო იზოლაციას, რათა უზრუნველყოს სისტემის უსაფრთხო შენარჩუნება და მუშაობა.
Q2: შეუძლია თუ არა ამ გადამრთველს მუშაობა მძიმე გარე ამინდის პირობებში?
დიახ, ის განკუთვნილია ექსტრემალური გარე გარემოსთვის, მათ შორის დაბინძურების, წვიმის, ყინულის და ქარის დატვირთვის პირობების ჩათვლით.
Q3: რით განსხვავდება GW4 სერია სტანდარტული იზოლატორებისგან?
ის გთავაზობთ გაუმჯობესებულ მექანიკურ სინქრონიზაციას, უფრო ძლიერ კოროზიის წინააღმდეგობას და უფრო მეტ ოპერაციულ ცხოვრებას ჩვეულებრივ მოდელებთან შედარებით.
Q4: შესაძლებელია თუ არა მოტორიზებული ოპერაცია?
დიახ, როგორც მექანიკური, ასევე ძრავიანი მექანიზმების კონფიგურაცია შესაძლებელია პროექტის მოთხოვნების მიხედვით.
Q5: რომელი ინდუსტრიები იყენებენ ამ აღჭურვილობას?
იგი ფართოდ გამოიყენება ელექტროგადამცემებში, ქვესადგურებში, განახლებადი ენერგიის სისტემებში და მძიმე ინდუსტრიულ ელექტრო ქსელებში.
