40.5KV გარე გათიშვის გადამრთველი

Model:GW5-40.5

Anqiang Power-ის დამოუკიდებლად შემუშავებული 40.5KV გარე გათიშვის ჩამრთველი არის ორსვეტიანი, ჰორიზონტალური შესვენების, ცენტრის გახსნის ტიპი და შეიძლება აღჭურვილი იყოს დამიწების გადამრთველებით ერთ ან ორივე მხარეს. ეს არის გარე მაღალი ძაბვის მოწყობილობა, რომელიც შესაფერისია AC 50Hz აპლიკაციებისთვის, ნომინალური ძაბვის დონეებით 40.5KV, 72.5KV და 126KV. ჩვენ შეგვიძლია მისი მორგება ნახატების ან მომხმარებლის მოთხოვნების შესაბამისად.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

GW5 სერია40.5KV გარე გათიშვის გადამრთველიგანკუთვნილია საშუალო და მაღალი ძაბვის გადამცემი და გამანაწილებელი ქსელებისთვის, რომლებიც მუშაობენ AC 50Hz პირობებში. იგი ფართოდ გამოიყენება ქვესადგურებსა და ელექტროსადგურებში ძაბვის ქვეშ სქემების უსაფრთხოდ იზოლირებისთვის დატვირთვის დენის გარეშე. სტრუქტურა იყენებს ორსვეტიან ჰორიზონტალურ V- ტიპის გახსნის მექანიზმს, რომელიც უზრუნველყოფს სტაბილურ ელექტრო კლირენს და ძლიერ მექანიკურ საიმედოობას მკაცრი გარე გარემოში.

ტრადიციულ საიზოლაციო გადამრთველებთან შედარებით, ეს40.5KV გარე გათიშვის გადამრთველიუზრუნველყოფს გაუმჯობესებულ ქარის წინააღმდეგობას, გაძლიერებულ დაბინძურების საწინააღმდეგო მოქმედებას და უფრო სტაბილურ კონტაქტურ სისტემას, რაც შესაფერისს ხდის გრძელვადიანი მუშაობისთვის სანაპირო, უდაბნო და მაღალი ტენიანობის რეგიონებში.

დიზაინის ძირითადი მახასიათებლები

ორსვეტიანი V ფორმის ჰორიზონტალური გახსნის სტრუქტურა გაუმჯობესებული სტაბილურობისთვის
მოდულური ბოძების დიზაინი მაღალი სიმტკიცის ფაიფურის ან კომპოზიტური იზოლატორებით
მხარს უჭერს მექანიკური და მოტორიზებული მუშაობის რეჟიმებს
სურვილისამებრ დამიწების კონფიგურაციები: დაუსაბუთებელი, ერთჯერადი, ორმაგი დასაბუთებული
მექანიკური გადაკეტვის სისტემა მთავარ დანასა და დამიწების დანას შორის უსაფრთხოებისთვის
გაძლიერებული კოროზიის წინააღმდეგობა გარე გრძელვადიანი მომსახურებისთვის

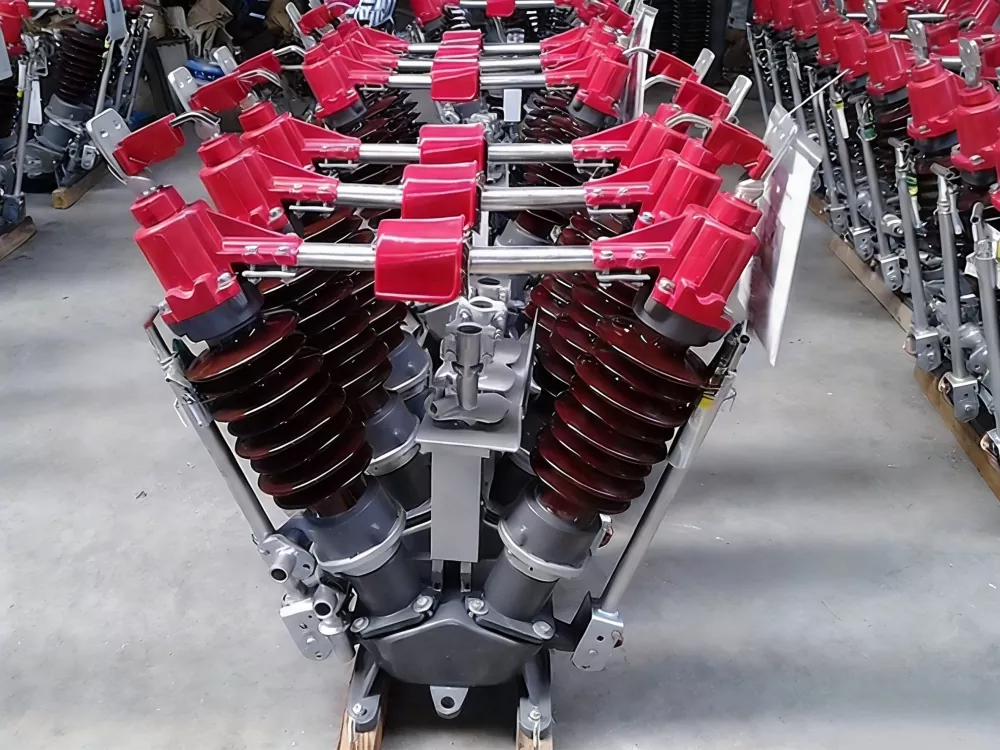

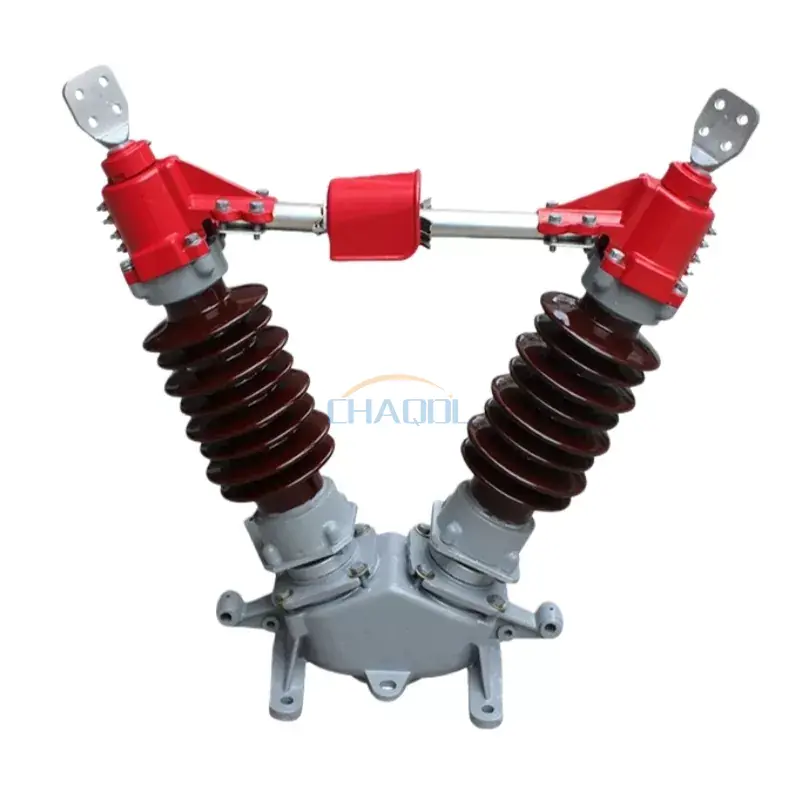

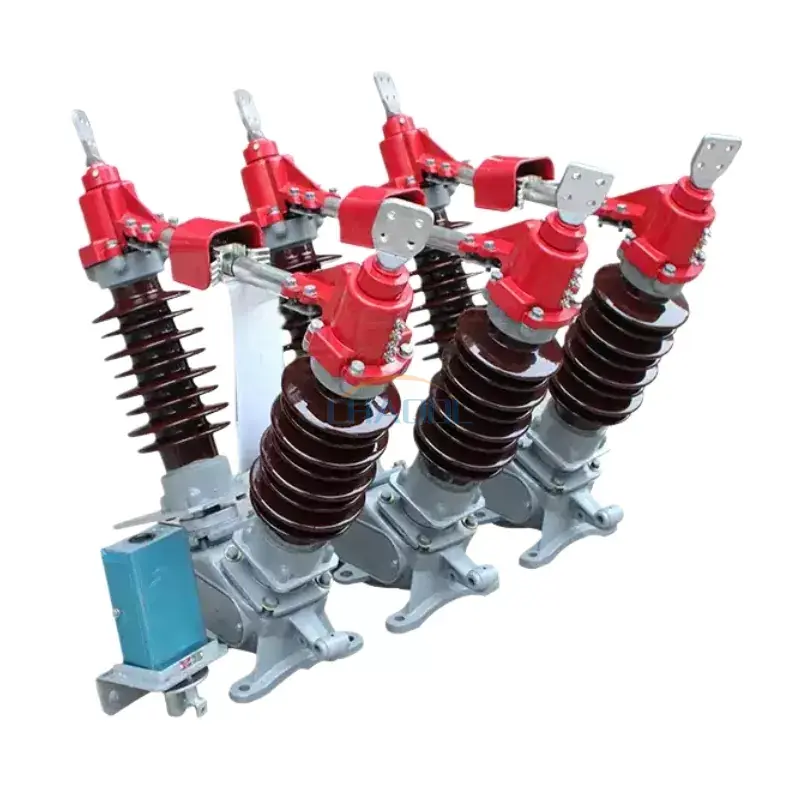

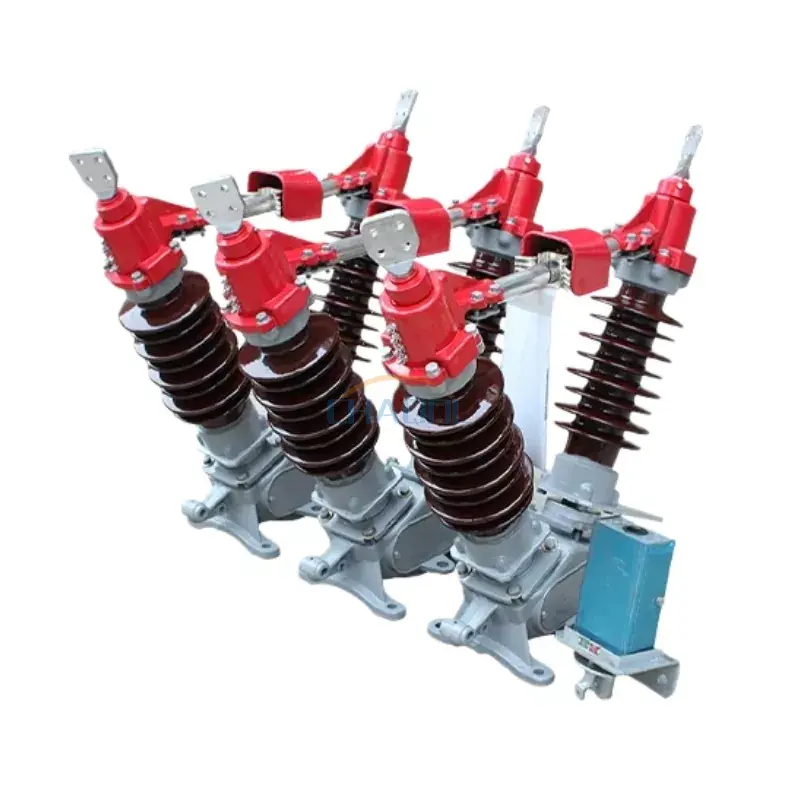

პროდუქტის რეალური ფოტოები

40.5KV Outdoor Disconnecting Switch

ტექნიკური პარამეტრები

პროექტის სახელი			პარამეტრის მნიშვნელობა
ნომინალური ძაბვა			40.5 კვ	72.5 კვ			126 კვ
რეიტინგული იზოლაციის დონე	1 წუთი დენის სიხშირე უძლებს ძაბვას		95/115 კვ	140/160 კვ			230/245 კვ
	ელვისებური იმპულსი უძლებს ძაბვას		185/215 კვ	325/375 კვ			550/630 კვ
რეიტინგული სიხშირე			50 ჰც
რეიტინგული დენი			630/1250A	1600A			2000A
მოკლე ჩართვის რეიტინგული ხანგრძლივობა			4/2 წმ
რეიტინგული ტერმინალის მექანიკური დატვირთვა	ჰორიზონტალური გრძივი დატვირთვა		750N	1000N
	ჰორიზონტალური გვერდითი დატვირთვა		500N	750N
	ვერტიკალური ძალა		750N	1000N
მცოცავი მანძილი			1013/1256 მმ	1813/2248 მმ
მექანიკური სიცოცხლე			2000 ჯერ
ხელით მოქმედი მექანიზმი			CS17, CS17G
ძრავით მოქმედი მექანიზმი		მოდელი	CJ5/CJ6
		ძრავის ძაბვა	AC220/380, DC220
		მიკროსქემის ძაბვის კონტროლი	AC220, DC220
		გახსნის დრო (გამრთველის)	6±1 წმ
პროდუქტის წონა		არ არის დასაბუთებული	360 კგ		500 კგ	800 კგ
		ერთჯერადი დამიწება	390 კგ		560 კგ	900 კგ
		ორმაგი დამიწება	430 კგ		620 კგ	1000 კგ

პროდუქტის ზომების დიაგრამა

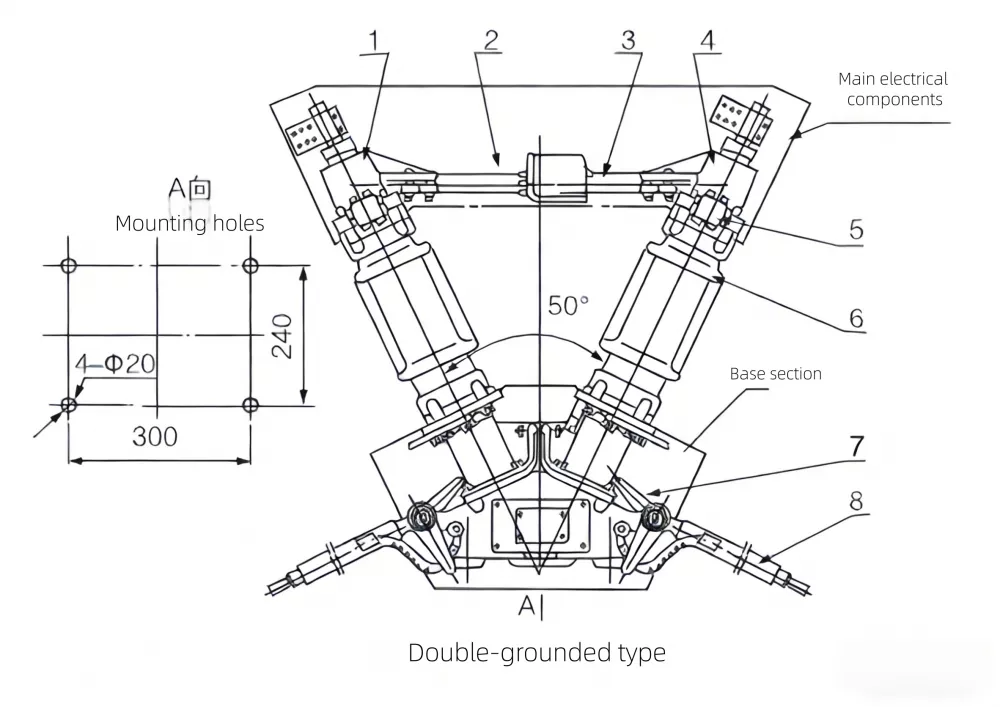

GW5-40.5KV გარე გამორთვის გადამრთველის ზომები დიაგრამა

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.ტერმინალის ბლოკი
2. მთავარი კონტაქტი
3. მთავარი საკონტაქტო თითი
4. ტერმინალის ბლოკი
5. დამიწების საკონტაქტო თითი
6. პოსტი იზოლატორი
7. ლიმიტის ფირფიტა
8. დამიწების გადამრთველი

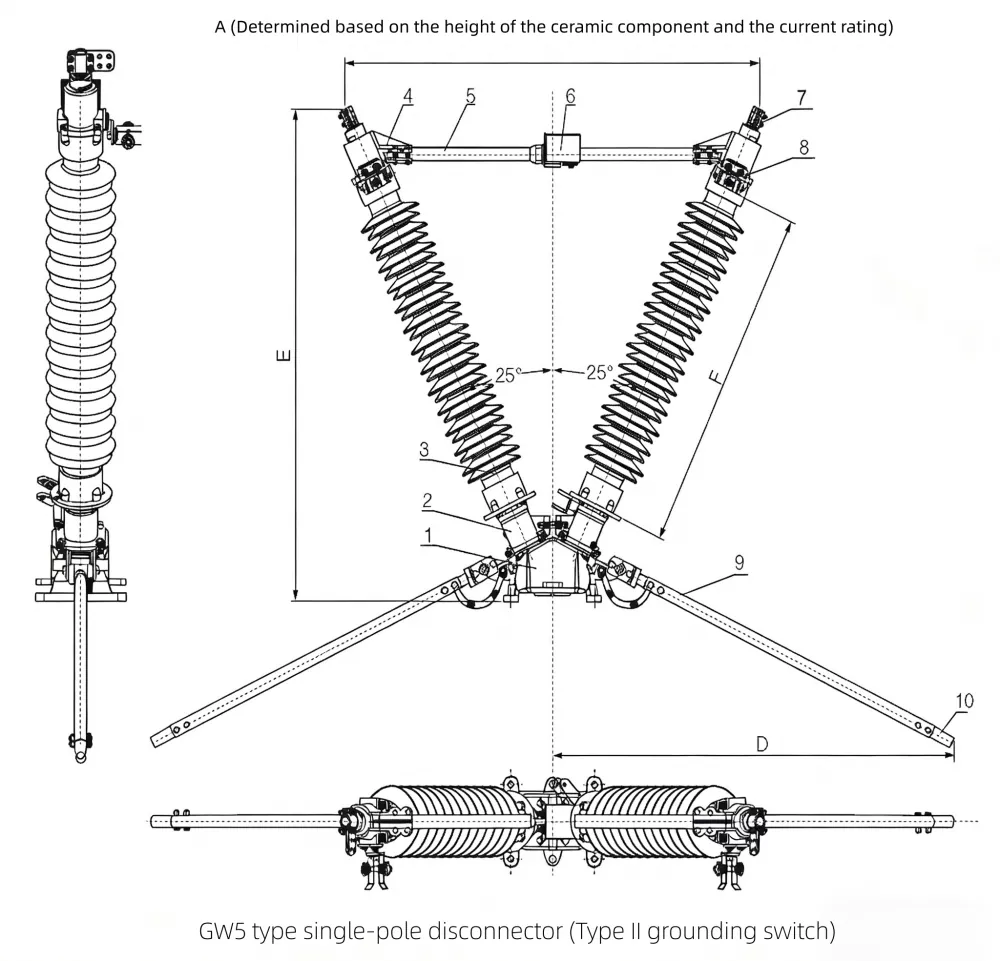

GW5-126 გარე გათიშვის გადამრთველის ზომები დიაგრამა

Outdoor High Voltage Disconnect Switch Diagram

1. ბაზა
2. მხარდაჭერა
3. საიზოლაციო პოსტი
4. ტერმინალის ბლოკი
5. მრგვალი ლილვის გამტარი ღერო
6. კვადრატული ლილვის გამტარი ღერო
7. ტერმინალის დამჭერი
8. დამიწების გადამრთველი სტაციონარული კონტაქტი
9. დამიწების გადამრთველი ალუმინის მილი
10. დამიწების გადამრთველი კონტაქტი

შედარება მსგავს პროდუქტებთან

შეფასების პუნქტი	ჩვენი GW5 40.5KV გარე გათიშვის ჩამრთველი	ჩვეულებრივი კონკურენტის მოდელი
სტრუქტურული სტაბილურობა	ორსვეტიანი V-ტიპის გამაგრებული დიზაინი უფრო მაღალი ქარის წინააღმდეგობით	ერთსვეტიანი სტრუქტურა, დაბალი მექანიკური სტაბილურობა
საკონტაქტო შესრულება	მოოქროვილი საკონტაქტო თითები, წნევის ოპტიმიზირებული განაწილება	სტანდარტული სპილენძის კონტაქტები, უფრო სწრაფი აცვიათ
გარე გამძლეობა	ანტიკოროზიული საფარი + გაძლიერებული იზოლატორის სისტემა	ძირითადი საფარი, შეზღუდული სანაპირო შესრულება
ოპერაციის მოქნილობა	მხარს უჭერს მექანიკურ + მოტორიზებულ მუშაობას გადაკეტვის დაცვით	ძირითადად მხოლოდ ხელით მუშაობა
მოვლის ღირებულება	დაბალი ხანგრძლივი მექანიკური მუშაობის გამო (2000 ციკლი)	შენარჩუნების უფრო მაღალი სიხშირე

განაცხადის სცენარები

The40.5KV გარე გათიშვის გადამრთველიფართოდ გამოიყენება:

მაღალი ძაბვის ქვესადგურები და გადამრთველები
ელექტროგადამცემი ხაზის საიზოლაციო სისტემები
სამრეწველო ელექტროგამანაწილებელი ქსელები
განახლებადი ენერგიის ქსელის მიერთების წერტილები (ქარი და მზის ფერმები)
ურბანული და სოფლის ქსელის განახლების პროექტები

თავისი ძლიერი მექანიკური დიზაინით და სტაბილური ელექტრული ფუნქციით, ეს გათიშვა საიმედო არჩევანია ოპერატორებისთვის, რომლებიც საჭიროებენ გრძელვადიან უსაფრთხოებას და ოპერაციულ ეფექტურობას გარე გარემოში.
