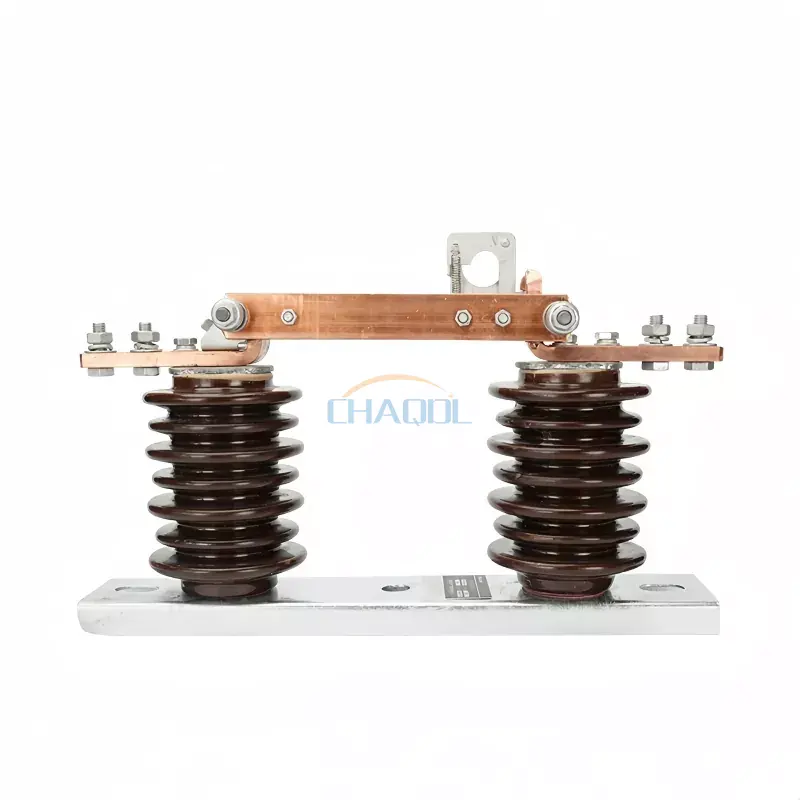

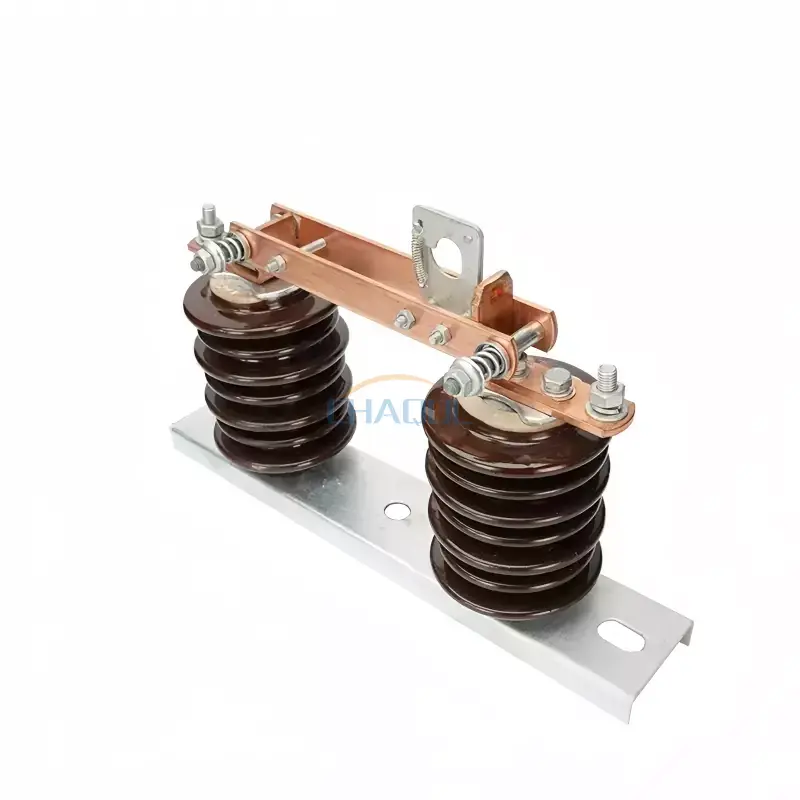

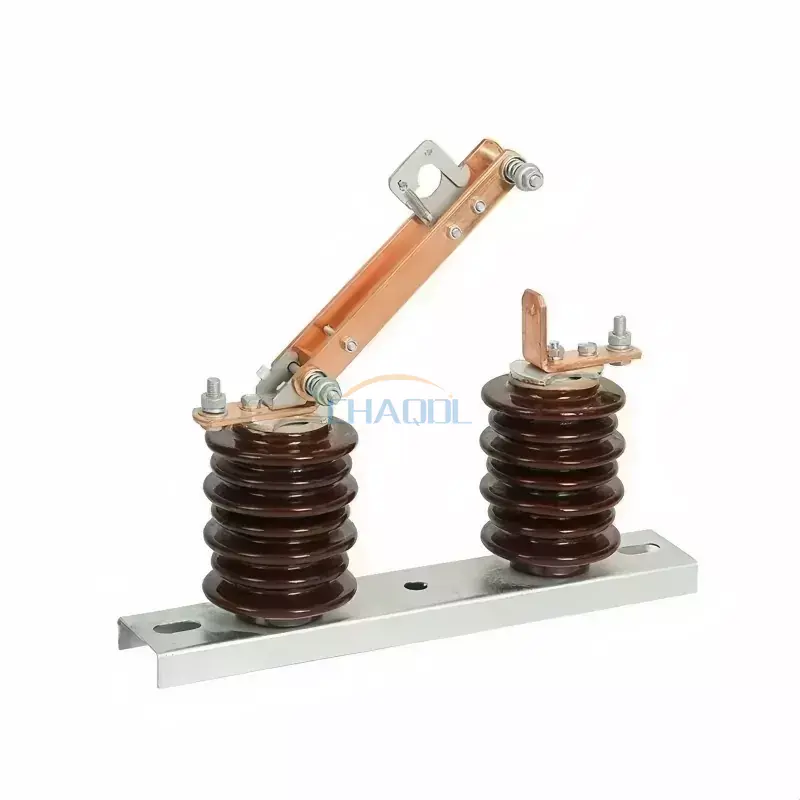

Anqiang Power-ის 12KV გარე გათიშვის ჩამრთველი აღჭურვილია ერთჯერადი შესვენებით, ვერტიკალურად გახსნის სტრუქტურით. ერთპოლუსიანი გათიშვის გადამრთველის საყრდენი იზოლატორები დამონტაჟებულია მათ შესაბამის ბაზის ჩარჩოებზე და ძირითადად შედგება საყრდენის, საყრდენი იზოლატორების, ძირითადი გამტარი მიკროსქემის კომპონენტებისგან და თვითჩამკეტი მოწყობილობისგან. მიკროსქემის გახსნისა და დახურვისთვის იგი იყენებს დანა-გამრთველ სტრუქტურას. დაბინძურების საწინააღმდეგო ტიპის გარე მაღალი ძაბვის გათიშვის ჩამრთველი პასუხობს მომხმარებლების მოთხოვნებს ძლიერ დაბინძურებულ ადგილებში და ეფექტურად წყვეტს გამორთვის პრობლემას გათიშვის დროს.
|
პროექტის სახელი |
პარამეტრის მნიშვნელობა |
|||
|
ნომინალური ძაბვა |
10 კვ |
15 კვ |
||
|
მაქსიმალური სამუშაო ძაბვა |
12 კვ |
17.5 კვ |
||
|
რეიტინგული იზოლაციის დონე |
1 წუთი დენის სიხშირე უძლებს ძაბვას |
42/48 კვ |
55/65 კვ |
|
|
ელვისებური იმპულსი უძლებს ძაბვას |
75/85 კვ |
105/120 კვ |
||
|
რეიტინგული სიხშირე |
50 ჰც |
|||
|
რეიტინგული დენი |
200/400A |
630/1250A |
||
|
4s რეიტინგული მოკლევადიანი გაუძლოს დენი |
6.3/12.5კA |
20/31,5კA |
||
|
მცოცავი მანძილი |
300 მმ |
380 მმ |
||
|
მექანიკური სიცოცხლე |
2000 ჯერ |
|
||
|
რეიტინგული პიკი გაუძლოს დენი |
16/31,5კA |
50/80 კA |
||
ეს 12KV გარე გათიშვის ჩამრთველი მუშაობს საიზოლაციო სამაგრის გამოყენებით გახსნისა და დახურვის დროს. საიზოლაციო კაუჭის ჯოხი აერთებს გათიშვის ჩამრთველის საკეტს. საკეტი კაუჭის გახსნის მიმართულებით აწევა ათავისუფლებს თვითჩაკეტვის მექანიზმს, რის შედეგადაც დაკავშირებული გამტარი ფირფიტა ბრუნავს და ასრულებს გახსნის მოქმედებას. დახურვის დროს, საიზოლაციო კაუჭის ჯოხი უბიძგებს გამორთვის ჩამრთველის ჩამკეტ კაუჭს, აბრუნებს ლილვს და იწვევს დაკავშირებული გამტარ ფირფიტის ბრუნვას დახურულ მდგომარეობაში. ამ დროს თვითჩაკეტვის მექანიზმი ბლოკავს გათიშვის გადამრთველს დახურულ მდგომარეობაში.
