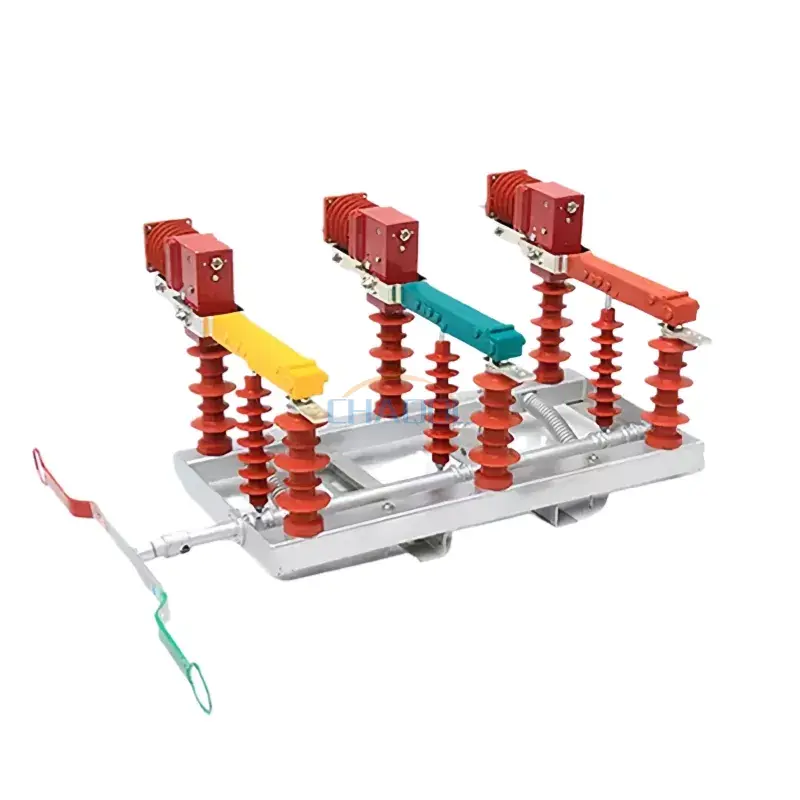

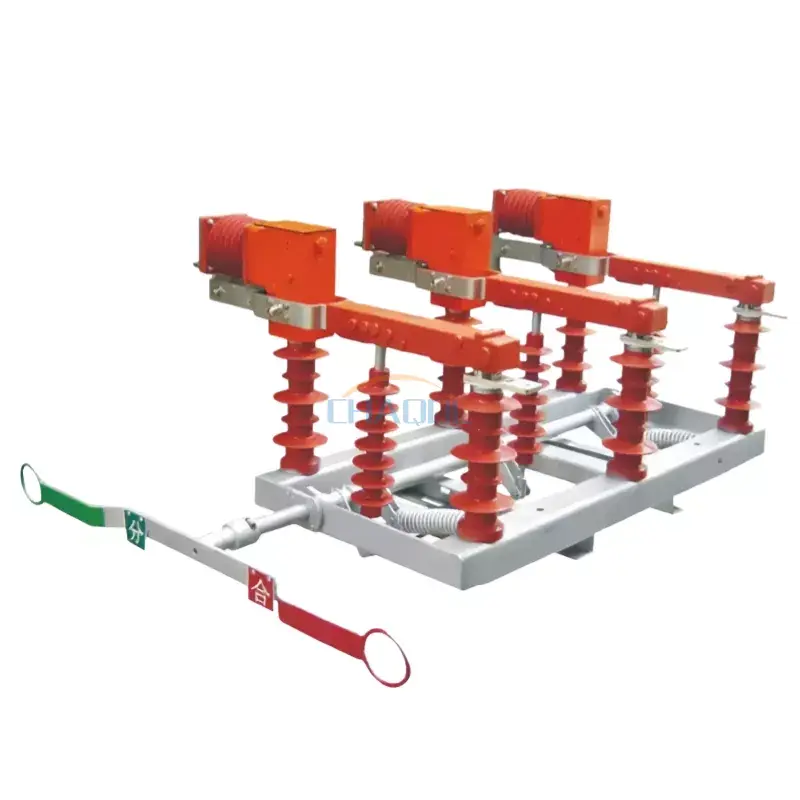

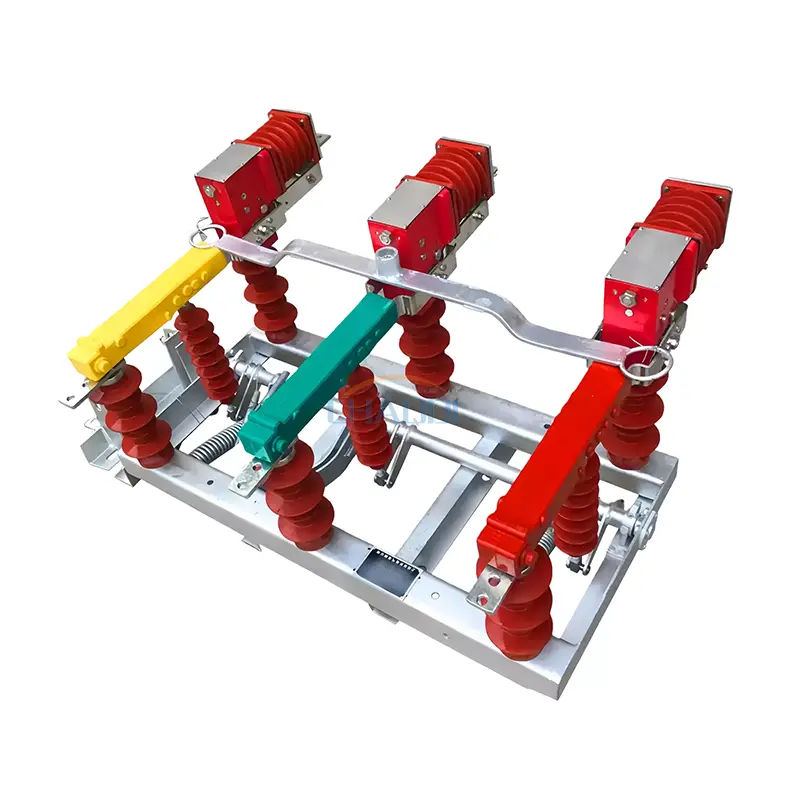

ეს გარე მაღალი ძაბვის დატვირთვის ჩამრთველი შექმნილია საიმედო გადართვისა და დაცვისთვის საშუალო ძაბვის გამანაწილებელ ქსელებში. შექმნილია ვაკუუმური რკალის ჩაქრობის სტრუქტურით, რომელიც კომბინირებულია მექანიკურ საიზოლაციო სისტემასთან, უზრუნველყოფს სტაბილურ შეფერხებას დატვირთვისა და დეფექტის პირობებში. იგი ფართოდ გამოიყენება ელექტროენერგიის განაწილების სისტემებში კომუნალური, სამრეწველო ქარხნების, სამთო ნაგებობებისა და ქიმიური ინფრასტრუქტურისთვის, სადაც საოპერაციო უსაფრთხოება და უწყვეტობა გადამწყვეტია.
პროდუქტი იღებს მოდულურ სტრუქტურულ განლაგებას, რომელიც ამარტივებს ინსტალაციას ბოძზე დამაგრებულ ან ქვესადგურის კონფიგურაციებზე. მისი დალუქული საიზოლაციო სისტემა აძლიერებს გარემოს ადაპტირებას, რაც იძლევა სტაბილურ მუშაობას ტენიანობის, მტვრის და ტემპერატურის მერყეობის პირობებში. პრაქტიკულ საინჟინრო პროგრამებში, გარე მაღალი ძაბვის დატვირთვის გადამრთველი ხშირად გამოიყენება, როგორც გასაღების გადართვის მოწყობილობა რგოლების მთავარ ერთეულებში და განაწილების ავტომატიზაციის სისტემებში.
|
პროექტის სახელი |
პარამეტრის მნიშვნელობა |
|
|
ნომინალური ძაბვა |
12 კვ |
|
|
რეიტინგული სიხშირე |
50 ჰც |
|
|
რეიტინგული დენი |
630A |
|
|
რეიტინგული აქტიური დატვირთვის დამრღვევი დენი |
630A |
|
|
რეიტინგული დახურული მარყუჟის წყვეტის დენი |
630A |
|
|
5% ნომინალური აქტიური დატვირთვის დამრღვევი დენის |
31.5A |
|
|
რეიტინგული კაბელის დამტენი და გაწყვეტის დენი |
10A |
|
|
დატვირთული ტრანსფორმატორის რეიტინგული სიმძლავრე |
1600KVA |
|
|
კონდენსატორის ბანკის ნომინალური წყვეტის დენი |
100A |
|
|
1 წუთი დენის სიხშირე უძლებს ძაბვას |
42/48 კვ |
|
|
ელვისებური იმპულსი უძლებს ძაბვას |
75/85 კვ |
|
|
რეიტინგული მოკლევადიანი გამძლეობის დენი (თერმული სტაბილურობა) |
20 KA |
|
|
მოკლე ჩართვის რეიტინგული ხანგრძლივობა |
4S |
|
|
რეიტინგული პიკური გამძლეობის დენი (დინამიური სტაბილურობა) |
50 KA |
|
|
მოკლე ჩართვის რეიტინგული დენი |
50 KA |
|
|
მექანიკური სიცოცხლე |
10000 ს |
|
|
ვაკუუმური რკალის ჩაქრობის კონტაქტების დასაშვები სისქე |
1მმ |
|
|
მექანიკური ოპერაციული ბრუნვა |
≤200ნ.მ |
|
|
ვაკუუმის შეწყვეტის აწყობა და რეგულირება |
საკონტაქტო უფსკრული |
5±1 მმ |
|
გადართვის საშუალო სიჩქარე |
1,1±0,2 მ/წმ |
|
|
სამფაზიანი გამორთვა არ არის ერთდროული |
＜5 ms |
|
|
სამფაზიანი გადართვა არ არის სინქრონიზებული |
＜2 ms |
|
|
მანძილი მიწამდე |
＞ 200 მმ |
|
|
მთავარი მიკროსქემის წინააღმდეგობა |
≤150μΩ |
|
განაწილების ავტომატიზაციის სისტემებში, გარე მაღალი ძაბვის დატვირთვის გადამრთველი, როგორც წესი, დამონტაჟებულია ბოძზე დამაგრებულ ხაზებზე ან კომპაქტურ ქვესადგურებზე, რათა მოხდეს სექციური გადართვა და ხარვეზის იზოლაცია. იგი მხარს უჭერს მექანიკურ და ძრავზე მართულ მუშაობას, რაც შესაფერისს ხდის როგორც ტრადიციული ქსელების, ასევე ჭკვიანი ქსელის განახლებისთვის.
შენარჩუნების თვალსაზრისით, იგი შექმნილია დალუქული სტრუქტურით და აცვიათ მდგრადი კონტაქტებით, რაც ამცირებს ხშირი მომსახურების საჭიროებას და აუმჯობესებს სასიცოცხლო ციკლის ხარჯების ეფექტურობას ხანგრძლივ მუშაობაში.
Q1: სად გამოიყენება გარე მაღალი ძაბვის დატვირთვის გადამრთველი?
პასუხი: იგი ფართოდ გამოიყენება 10 კვ-12 კვ განაწილების სისტემებში, მათ შორის სამრეწველო ქარხნებში, სამთო უბნებზე, ქვესადგურებსა და სოფლის ელექტრო ქსელის განახლებაზე დატვირთვის გადართვისა და ხარვეზების იზოლაციისთვის.

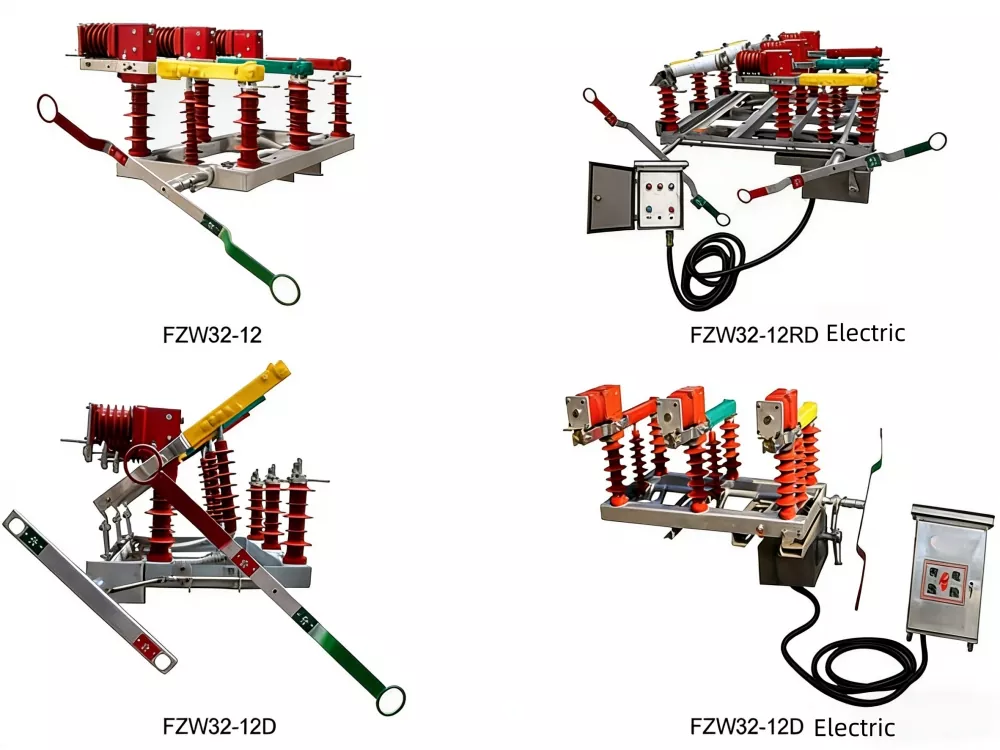

Q2: შეუძლია მას დისტანციური მუშაობის მხარდაჭერა?
პასუხი: დიახ, ის შეიძლება აღჭურვილი იყოს ელექტრული აქტივატორით და დისტანციური მართვის მოდულით ავტომატური განაწილების ქსელებში ინტეგრირებისთვის.
Q3: რა მოვლაა საჭირო ამ აღჭურვილობისთვის?
პასუხი: მისი დალუქული და ვაკუუმური რკალის ჩაქრობის დიზაინის გამო, რუტინული მოვლა მინიმალურია, ძირითადად ტერმინალების პერიოდული შემოწმება და მოქმედი მექანიზმის მდგომარეობა.
