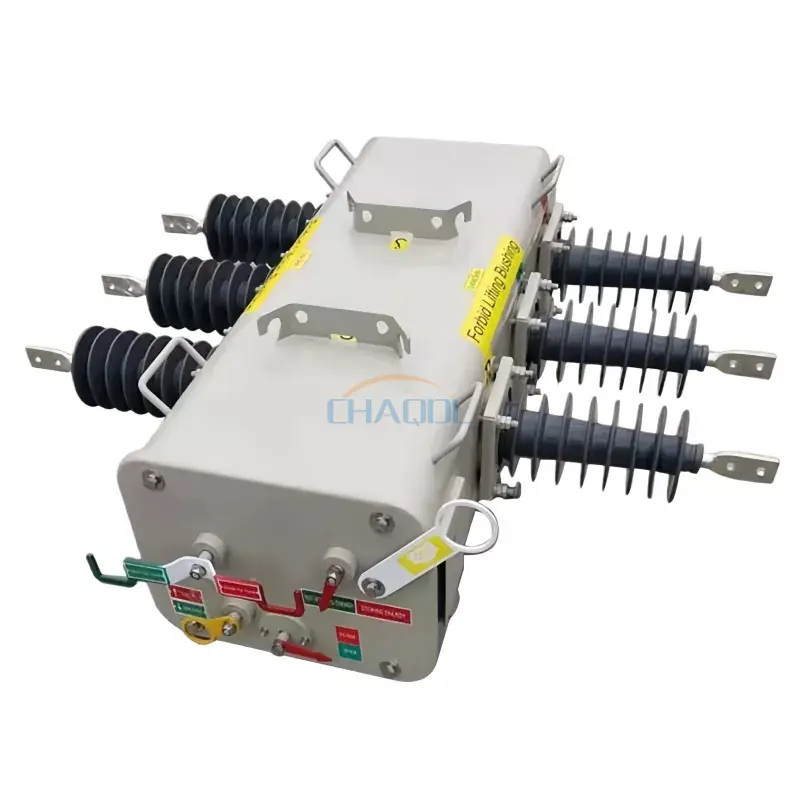

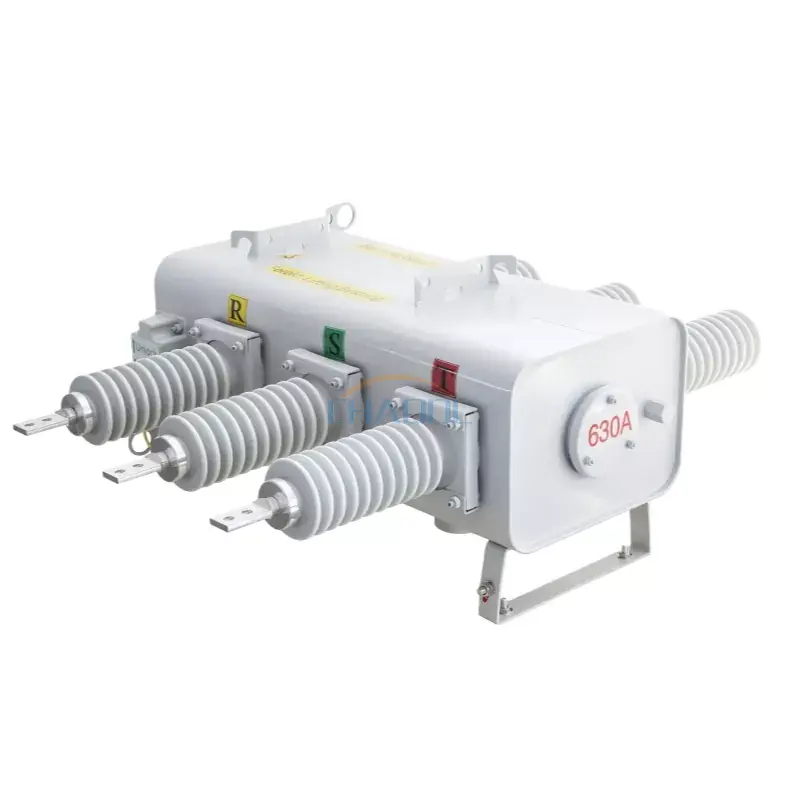

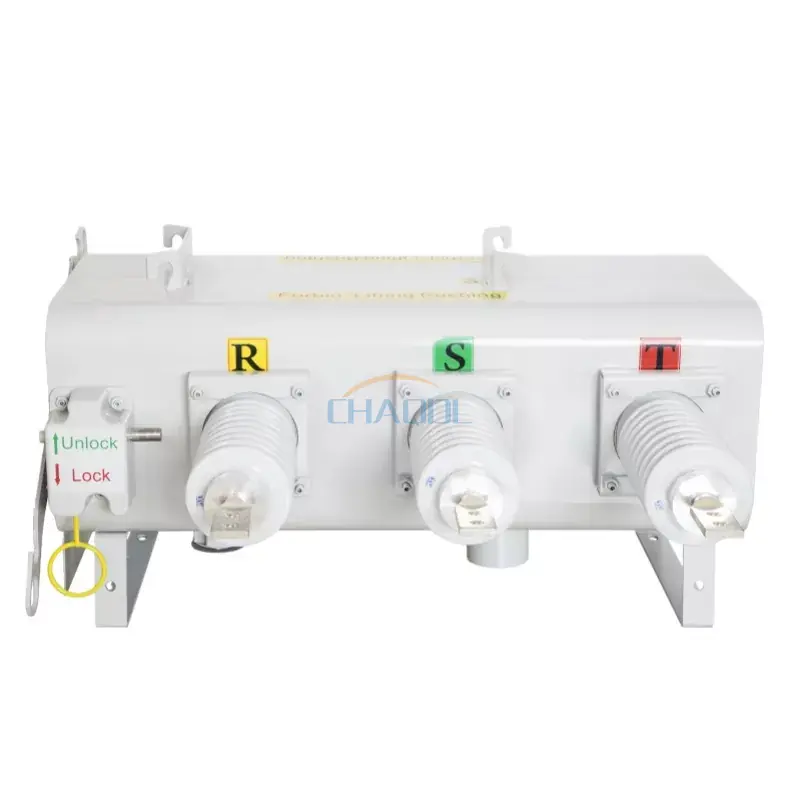

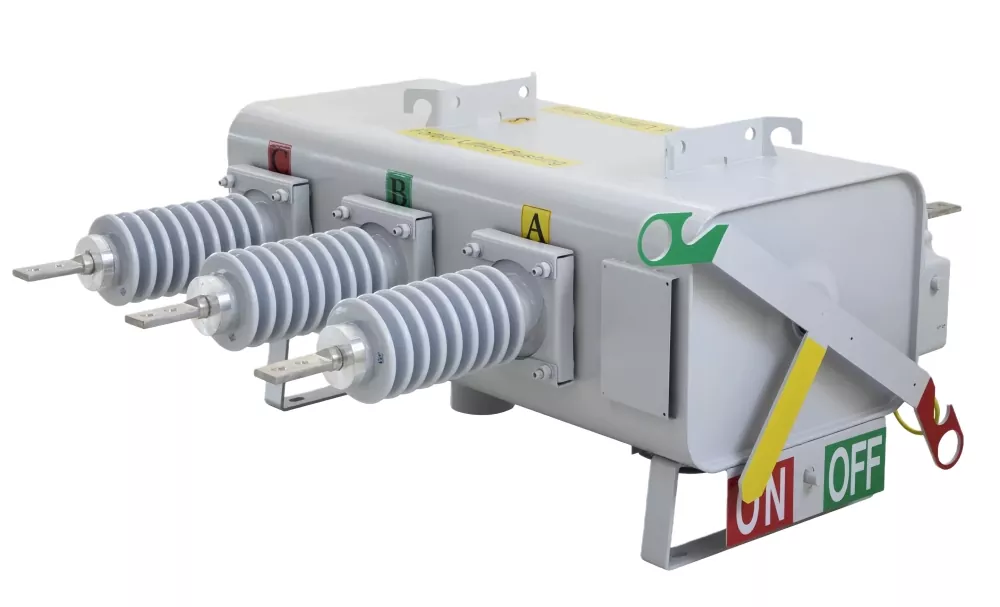

24kV ბოძზე დამონტაჟებული SF6 დატვირთვის ამომრთველი (მოდელი FLW34-24/630-20) არის ბოძზე გადართვის მოწყობილობა, რომელიც შექმნილია თანამედროვე საშუალო ძაბვის გამანაწილებელი ქსელებისთვის. იგი ფართოდ გამოიყენება საჰაერო ხაზების სისტემებში დატვირთვის დენის გადართვის, დეფექტების განყოფილებების იზოლირებისთვის და ქსელის საიმედოობის გასაუმჯობესებლად ურბანული და სოფლის ელექტროგადამცემი ქსელებში. თავისი SF6 იზოლირებული შეფერხების კამერით, მოწყობილობა უზრუნველყოფს რკალის ჩაქრობის სტაბილურ შესრულებას ხშირი გადართვის პირობებში.

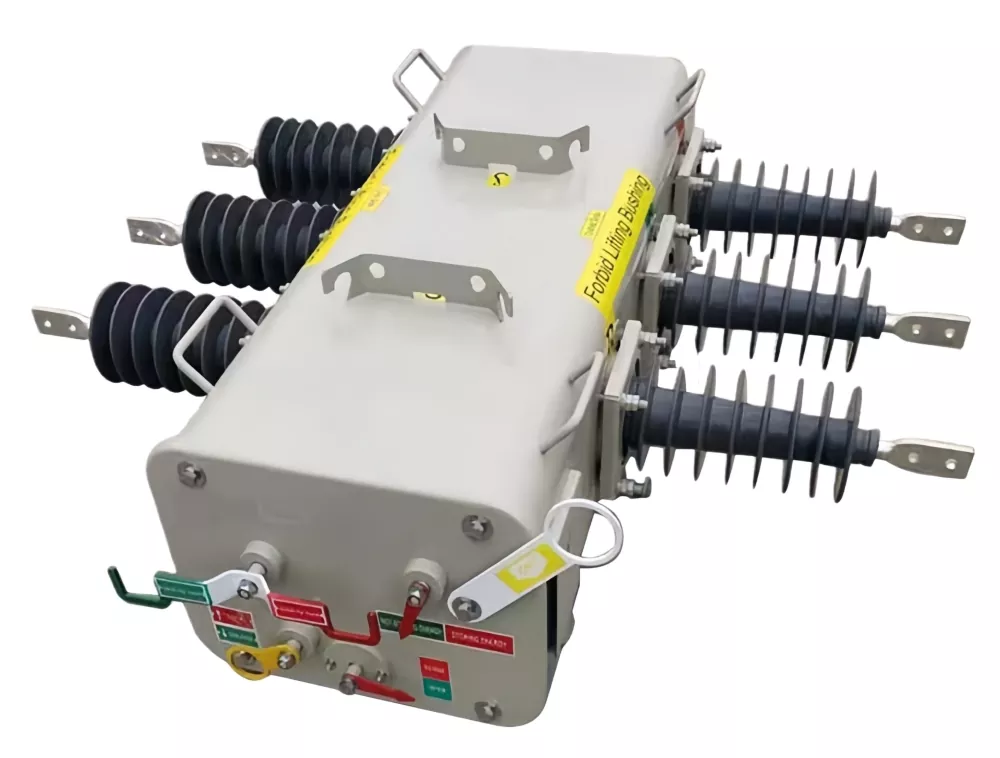

1.კერამიკული ბუჩქი, ჩამოსხმული საკაბელო გამოსასვლელი.

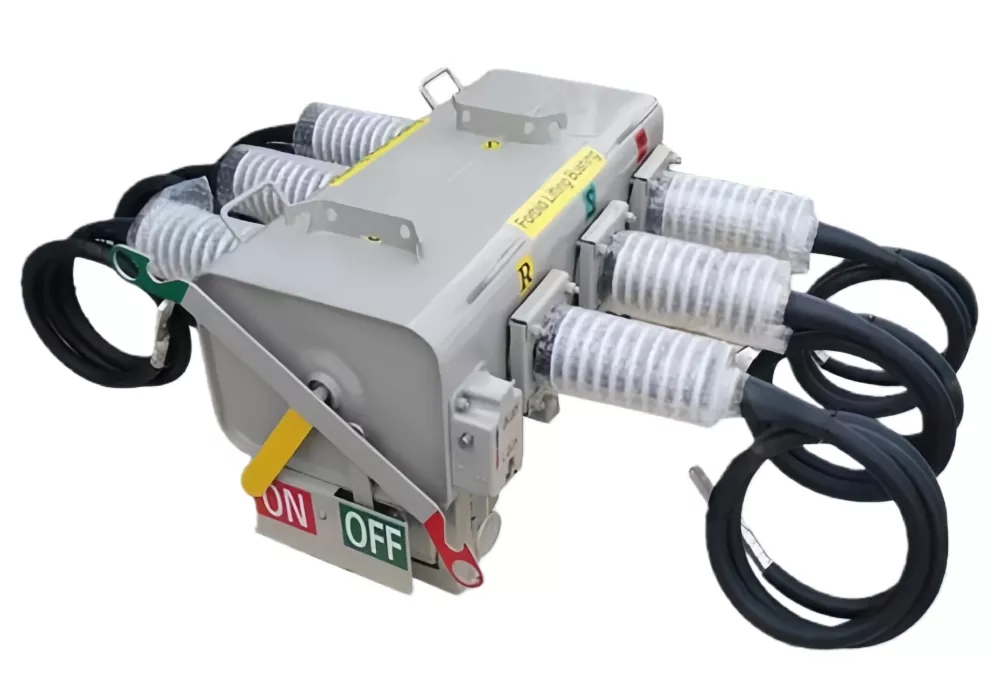

2. ინტეგრირებული რეზინის ყდის, გაყვანილობის ტერმინალებით გამოსასვლელად.
3.კერამიკული ყდის, გაყვანილობის ტერმინალები გამომავალი კავშირისთვის.
|
ნომინალური ძაბვა |
11/24/33 კვ |
|
რეიტინგული სიმძლავრე |
5060 ჰც |
|
რეიტინგული დენი |
630A |
|
ნომინალური წყვეტის დენი (0,05 მპა/20℃) |
630A |
|
პიკს გაუძლებს დენი |
50 კA |
|
შეფასებული მოკლევადიანი დახურვის დენი |
50 კA |
|
რეიტინგული მოკლევადიანი გაუძლო დენი |
20/4KA/წმ |
|
რეიტინგული კაბელის დამტენი და გაწყვეტის დენი |
25A |
|
რეიტინგული ხაზის დამუხტვა და წყვეტის დენი |
16A |
|
რეიტინგული დახურული მარყუჟის წყვეტის დენი |
630A |
|
აგზნების დენი |
21 ა |
|
შეფასებული მიმდინარე წყვეტის ციკლები |
≥400 ჯერ |
|
გაზის გაჟონვის შედარებითი მაჩვენებელი |
≤1% წელიწადში |
|
SF6 გაზის ტენიანობა ქარხნის გადაცემისას |
≤150 ppm |
|
SF6 გაზის ტენიანობის გადამრთველის მუშაობის ღირებულება |
≤300 ppm |
|
მექანიკური სტაბილურობის ოპერაცია |
6000 ჯერ |
|
რეიტინგული სამუშაო ძაბვა და დამხმარე მიკროსქემის ნომინალური ძაბვა |
DC220/110/48/24 AC220/110 |
|
დანართის და კონტროლერის დაცვის ნიშანი |
IP44 |
იგი შესაფერისია განაწილების ავტომატიზაციის სისტემებისთვის, რგოლის მთავარი საჰაერო ხაზებისთვის და მიმწოდებლის სეგმენტაციისთვის ქვესადგურებში და სამრეწველო ელექტრო ქსელებში. იგი მხარს უჭერს მექანიკურ, ელექტრო და დისტანციური მართვის რეჟიმებს, რაც მას ადაპტირებულს ხდის ჭკვიანი ქსელის განახლებისთვის და უპატრონო ქვესადგურებისთვის.
პრაქტიკულ განლაგებისას,24kV ბოძზე დამონტაჟებული SF6 დატვირთვის ამომრთველიჩვეულებრივ დამონტაჟებულია ბეტონის ან ფოლადის კომუნალურ ბოძებზე, რაც შესაძლებელს ხდის ხარვეზის სწრაფ იზოლაციას და ამცირებს გათიშვის ხანგრძლივობას ოვერჰედის განაწილების სისტემებში. მისი კომპაქტური სტრუქტურა ასევე ამცირებს მიწის გამოყენებას და ინსტალაციის სირთულეს.
მოწყობილობა იყენებს SF6 გაზს, როგორც საიზოლაციო და რკალის ჩაქრობის საშუალებას. გადართვის ოპერაციების დროს, დალუქული კამერის შიგნით გაზის ნაკადი სწრაფად აქრობს რკალს, რაც უზრუნველყოფს დატვირთვისა და მოკლე შერთვის დენების საიმედო შეწყვეტას.
კონტროლერის სისტემა მოთავსებულია დალუქულ უჟანგავი ფოლადის შიგთავსში მაღალი დაცვის რეიტინგით, რაც იძლევა სტაბილურ მუშაობას ტენიანობის, მტვრის და ტემპერატურის ცვალებადობის პირობებში. საკომუნიკაციო ინტერფეისები მხარს უჭერენ დისტანციურ მონიტორინგს, რაც იძლევა განაწილების ავტომატიზაციის პლატფორმებში ინტეგრაციის საშუალებას.
კიდევ ერთი მთავარი მახასიათებელი24kV ბოძზე დამონტაჟებული SF6 დატვირთვის ამომრთველიარის მისი მოდულური ბოძზე დამაგრებული დიზაინი, რომელიც ამარტივებს ინსტალაციას და ამცირებს ტექნიკურ მოთხოვნებს პროდუქტის სასიცოცხლო ციკლის განმავლობაში.
ჩვეულებრივი ოვერჰედის გადართვის მოწყობილობებთან შედარებით, ეს მოწყობილობა გთავაზობთ გაუმჯობესებულ საიზოლაციო მუშაობას, ხანგრძლივ მომსახურებას და შემცირებულ საოპერაციო დანაკარგებს. დალუქული SF6 სტრუქტურა გამორიცხავს გარე დაბინძურების რისკებს და უზრუნველყოფს მუდმივ დიელექტრიკულ სიძლიერეს ხანგრძლივ მუშაობაზე.
The24kV ბოძზე დამონტაჟებული SF6 დატვირთვის ამომრთველიასევე მხარს უჭერს მაღალი სიხშირის მუშაობის სცენარებს, რაც შესაფერისს ხდის სადისტრიბუციო ქსელებს ხშირი დატვირთვის გადაცემის და გადართვის მოთხოვნებით.
|

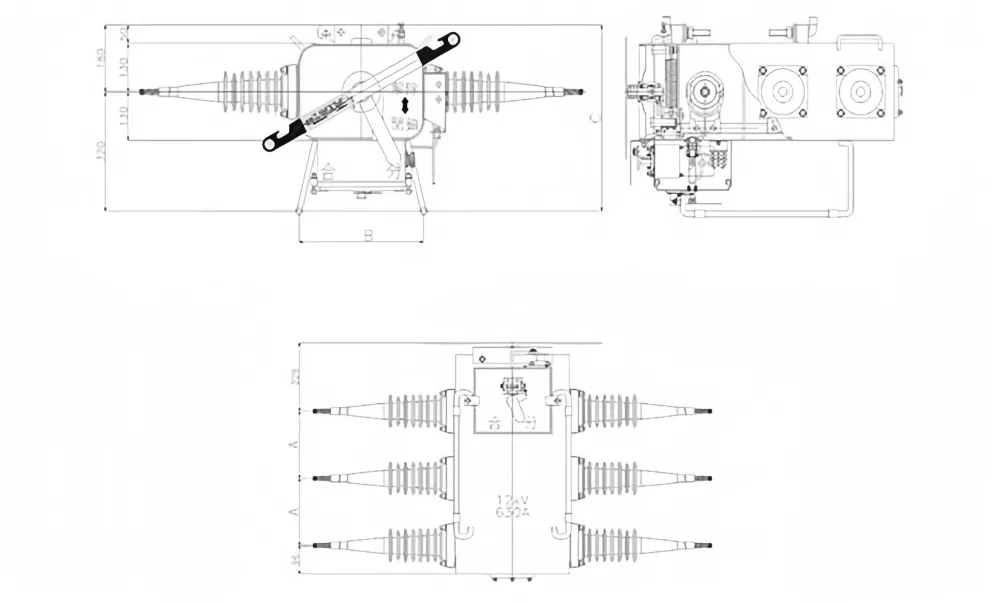

გარე ზომები (მმ) |
ინსტალაციის ზომები (მმ) |
ბუჩქის დაცოცვის მანძილი (მმ) |
|||
|
|
A |
B |
C |
W*H |
|
|
11 კვ |
250 |
435 |
500 |
500*290 |
556 |
|
24 კვ |
300 |
435 |
500 |
500*290 |
840 |
|
33 კვ |
350 |
435 |
500 |
700*290 |
1250 |
მოწყობილობა განკუთვნილია გარე ინსტალაციისთვის სადისტრიბუციო ქსელებში სხვადასხვა გარემო პირობებით. ის საიმედოდ მუშაობს ტემპერატურის ცვალებადობის, ტენიანობის და ზომიერი დაბინძურების დონის პირობებში, რაც შესაფერისს ხდის სხვადასხვა გეოგრაფიულ რეგიონებს.
ზედნადების განაწილების აპლიკაციებში,24kV ბოძზე დამონტაჟებული SF6 დატვირთვის ამომრთველიინარჩუნებს სტაბილურ მუშაობას ხშირი გადართვის ციკლებისა და გრძელვადიანი უწყვეტი მუშაობის პირობებშიც კი.
Q1: რა არის ამ აღჭურვილობის მთავარი ფუნქცია?
A: იგი გამოიყენება დატვირთვის დენის გადართვისა და გაუმართავი განყოფილებების იზოლირებისთვის საშუალო ძაბვის ოვერჰედის გამანაწილებელ ქსელებში.
Q2: შესაძლებელია თუ არა მისი ინტეგრირება ჭკვიანი ქსელის სისტემებში?
პასუხი: დიახ, ის მხარს უჭერს დისტანციურ მუშაობას და შეიძლება ინტეგრირებული იყოს განაწილების ავტომატიზაციის სისტემებში.
Q3: ინსტალაციის რა ტიპს იყენებს?
პასუხი: ეს არის ბოძზე დამონტაჟებული დიზაინი, რომელიც შესაფერისია საჰაერო ხაზის დამონტაჟებისთვის.
Q4: სჭირდება თუ არა მას ხშირი მოვლა?
პასუხი: არა, დალუქული SF6 სტრუქტურა მნიშვნელოვნად ამცირებს მოვლის მოთხოვნებს.
Q5: სად გამოიყენება ის ჩვეულებრივ?
პასუხი: იგი ფართოდ გამოიყენება ურბანული სადისტრიბუციო ქსელებში, სოფლის ელექტროფიკაციის პროექტებში, ინდუსტრიულ ზონებში და სარკინიგზო ენერგოსისტემებში.
