როგორ შეუძლია ბირთვული დენის ტრანსფორმატორს გააუმჯობესოს სიზუსტე, უსაფრთხოება და ეფექტურობა ელექტროენერგიის განაწილების სისტემებში

სტატიის შეჯამება: A ძირითადი დენის ტრანსფორმატორის მეშვეობითგთავაზობთ პრაქტიკულ გზას AC დენის გასაზომად და მიკროსქემის დაცვის მხარდაჭერის გარეშე საზომი ინსტრუმენტების მაღალი დენის დირიჟორებთან პირდაპირ დაკავშირების გარეშე.Anqiang Powerავითარებს LMZC-10 სერიებს ელექტროენერგიის განაწილებისთვის, მათ შორის საშუალო ძაბვის გამანაწილებელი მოწყობილობების, აღრიცხვის პანელების, RMU, GIS, კომპაქტური ქვესადგურების და სამრეწველო ენერგოსისტემებისთვის. ტოროიდული სილიკონის ფოლადის ბირთვით, სპილენძის მეორადი გრაგნილით, ეპოქსიდური ფისოვანი იზოლაციით და კომპაქტური კონსტრუქციით, ეს ტრანსფორმატორი განკუთვნილია სტაბილური დენის სინჯის აღებისთვის და საიმედო გრძელვადიანი მუშაობისთვის.

სარჩევი

1. რა არის ძირითადი დენის ტრანსფორმატორი?
2. როგორ მუშაობს ძირითადი დენის ტრანსფორმატორი?
3. რა არის სტრუქტურული დიზაინი?
4. რომელი ტექნიკური პარამეტრებია ყველაზე მნიშვნელოვანი?
5. სად გამოიყენება ძირითადი დენის ტრანსფორმატორი?
6. რა არის შესრულების ძირითადი უპირატესობები?
7. როგორ უნდა აირჩიოთ სწორი მოდელი?
8. რა ინსტალაციის პრაქტიკა უნდა დაიცვან?
9. ხშირად დასმული კითხვები
10. დასკვნა

რა არის ძირითადი დენის ტრანსფორმატორი?

Core Current Transformer არის ელექტრული ხელსაწყოს ტრანსფორმატორი, რომელიც შექმნილია მაღალი პირველადი დენის გადასაყვანად დაბალ, სტანდარტიზებულ მეორად დენად, რომელიც შეიძლება უსაფრთხოდ იქნას გამოყენებული საზომი ინსტრუმენტებით, მრიცხველებით და დამცავი რელეებით. იმის მაგივრად, რომ საზომი წრე პირდაპირ მაღალი დენის გამტართან დააკავშიროთ, პირველადი კაბელი ან ავტობუსი გადის ტრანსფორმატორის ბირთვში.

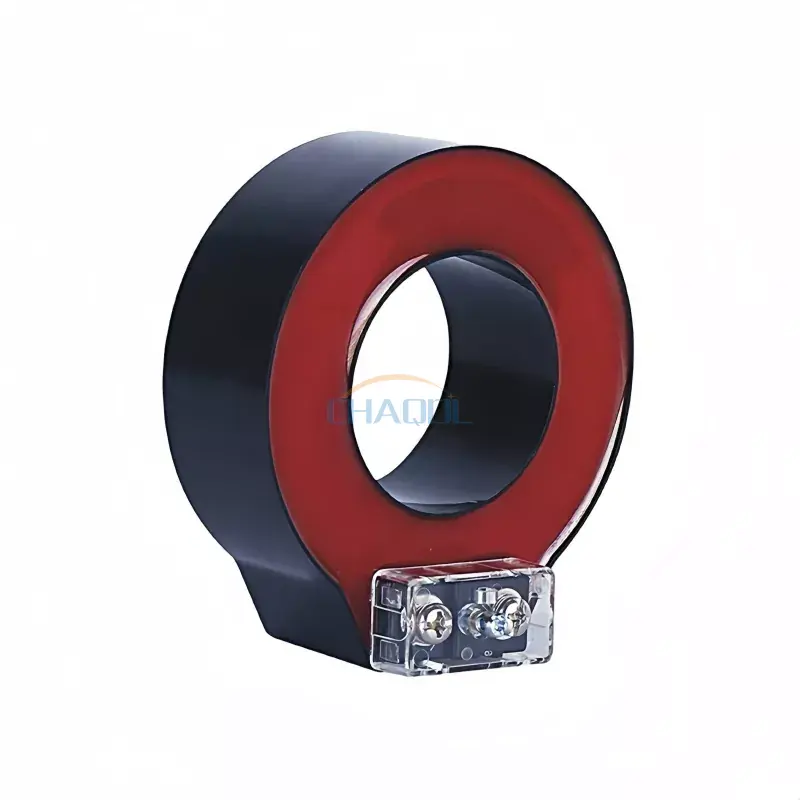

Anqiang Power-ის LMZC-10 სერიები განკუთვნილია AC ენერგეტიკული სისტემებისთვის, 35 კვ-ზე დაბალი მოქმედი ძაბვით. მისი კონფიგურაცია შესაძლებელია აპლიკაციებისთვის, რომლებიც მოიცავს ძაბვის დონეებს, როგორიცაა 10kV, 24kV და 35kV პროექტის მოთხოვნების შესაბამისად. მისი სტრუქტურა შესაფერისია იმ აპლიკაციებისთვის, სადაც აუცილებელია სანდო დენის ნიმუშის აღება, გამრიცხველიანება და სარელეო დაცვა.

ჩვეულებრივი ტრანსფორმატორისგან განსხვავებით, რომელსაც შეიძლება ჰქონდეს გამოყოფილი პირველადი გრაგნილი, ბირთვიანი დიზაინი იყენებს დირიჟორს, რომელიც გადის ბირთვში, როგორც პირველადი შემობრუნება. ამ კონსტრუქციას შეუძლია უზრუნველყოს კომპაქტური გადაწყვეტა ელექტრო სადისტრიბუციო აღჭურვილობისთვის, ამავდროულად გაამარტივებს შესაბამის სისტემებში ინტეგრაციას.

როგორ მუშაობს ძირითადი დენის ტრანსფორმატორი?

მუშაობის პრინციპი ეფუძნება ელექტრომაგნიტურ ინდუქციას. როდესაც ალტერნატიული დენი მიედინება პირველად გამტარში, ის წარმოქმნის მაგნიტურ ველს დირიჟორის გარშემო. მაგნიტური ნაკადი გადის ტრანსფორმატორის ბირთვში და იწვევს პროპორციულ დენს მეორად გრაგნილში.

შედეგად მიღებული მეორადი დენი ჩვეულებრივ სტანდარტიზებულია საზომი ან დამცავი მოწყობილობასთან დასაკავშირებლად. LMZC-10-ისთვის მეორადი დენის ვარიანტები მოიცავს 5A და 1A, არჩეული კონფიგურაციის მიხედვით.

ძირითადი ოპერაციული პროცესი შეიძლება შეჯამდეს შემდეგნაირად:

1. პირველადი კაბელი ან ავტობუსი ატარებს სისტემის დენს.
2. პირველადი გამტარი გადის მაგნიტურ ბირთვში.
3. ალტერნატიული დენი ქმნის მაგნიტურ ნაკადს ბირთვში.
4. მეორადი გრაგნილი პასუხობს მაგნიტურ ნაკადს.
5. შემცირებული მეორადი დენი მიეწოდება საზომი ან დაცვის წრეს.
6. დაკავშირებული აღჭურვილობა იყენებს სიგნალს მონიტორინგის, აღრიცხვის ან დამცავი ფუნქციებისთვის.

ეს განლაგება გამოყოფს საზომი წრეს პირველადი დენის გამტარისგან, რაც დენის მონიტორინგს უფრო პრაქტიკულს ხდის განაწილების მრავალ აპლიკაციაში.

რა არის სტრუქტურული დიზაინი?

ტრანსფორმატორის კონსტრუქცია პირდაპირ გავლენას ახდენს გაზომვის სტაბილურობაზე, იზოლაციის შესრულებაზე, გარემოს წინააღმდეგობასა და მომსახურების ხანგრძლივობაზე. LMZC-10 იყენებს ტოროიდულ სილიკონის ფოლადის ბირთვს, რომელიც შერწყმულია ეპოქსიდური ფისოვანი ჩამოსხმის იზოლაციით.

ბირთვი და მაგნიტური წრე

ტოროიდული სილიკონის ფოლადის ბირთვი უზრუნველყოფს ელექტრომაგნიტური ინდუქციისთვის საჭირო მაგნიტურ გზას. სწორად შემუშავებული მაგნიტური წრე ხელს უწყობს დენის ტრანსფორმაციის სტაბილური მახასიათებლების შენარჩუნებას და მხარს უჭერს საიმედო გაზომვის შესრულებას.

პირველადი დირიჟორი

პირველადი გამტარი, რომელიც გადის ბირთვს, ფუნქციონირებს როგორც ერთჯერადი პირველადი გრაგნილი. ეს განლაგება საშუალებას აძლევს ტრანსფორმატორს გაზომოს დენი, რომელიც მიედინება არსებულ კაბელს ან ავტობუსს, ჩვეულებრივი მრავალმობრუნების პირველადი გრაგნილის საჭიროების გარეშე.

მეორადი გრაგნილი

მეორადი გრაგნილი იყენებს მაღალი გამტარობის სპილენძის მავთულს, სტაბილური გამომავალი დენის წარმოებისთვის დაკავშირებული მრიცხველებისთვის და დამცავი მოწყობილობებისთვის. მეორადი წრე სწორად უნდა იყოს დაკავშირებული და დამუშავებული აღჭურვილობის დიზაინისა და მოქმედი ელექტრული უსაფრთხოების პროცედურების შესაბამისად.

იზოლაცია და საცხოვრებელი

პროდუქტი იყენებს ეპოქსიდური ფისის იზოლაციას და ცეცხლგამძლე ABS კორპუსს. დალუქული გამჭვირვალე ტერმინალის საფარი ასევე შექმნილია კავშირის არეალის გარშემო ხილვადობის გასაუმჯობესებლად, უსაფრთხო გაყვანილობისა და ტექნიკური სამუშაოების მხარდასაჭერად.

რომელი ტექნიკური პარამეტრებია ყველაზე მნიშვნელოვანი?

დენის ტრანსფორმატორის არჩევისთვის საჭიროა მეტი, ვიდრე უბრალოდ ნომინალური დენის შეთავსება. ინჟინერებმა ერთად უნდა შეაფასონ ელექტრული სისტემა, გაზომვის მიზანი, ინსტალაციის ზომები, სიზუსტის მოთხოვნები და დაცვის მოთხოვნები.

სიზუსტის კლასი და შეფასებული ტვირთი ასევე ყურადღებით უნდა იქნას განხილული. სხვადასხვა აპლიკაციას შეიძლება დასჭირდეს საზომი დენის ტრანსფორმატორი, დამცავი დენის ტრანსფორმატორი ან ორმაგი გრაგნილი კონფიგურაცია. საჭირო პირველადი დენის დიაპაზონი უნდა შეესაბამებოდეს რეალურ საოპერაციო პირობებს და არა მხოლოდ შერჩეული მაქსიმალური დენისგან.

სად გამოიყენება ძირითადი დენის ტრანსფორმატორი?

კომპაქტური სტრუქტურა და პირდაპირი გამტარი ბირთვის მოწყობა ხდის ამ ტიპის ტრანსფორმატორს შესაფერისი ელექტრული გაზომვისა და დაცვის აპლიკაციებისთვის.

• ელექტროგადამცემი კარადები:მხარს უჭერს მიმდინარე გაზომვას და მონიტორინგს სადისტრიბუციო აღჭურვილობის შიგნით.
• საზომი პანელები:უზრუნველყოფს დენის სიგნალებს ელექტრო საზომი სისტემებისთვის.
• საშუალო ძაბვის გადამრთველი:შეიძლება ინტეგრირებული იყოს GIS, RMU და გადართვის მოწყობილობების შესაბამის კონფიგურაციებში.
• ქვესადგურები:მხარს უჭერს მიმდინარე სინჯის აღების და სარელეო დაცვის ფუნქციებს.
• სამრეწველო ავტომატიზაცია:საშუალებას აძლევს ელექტრო მონიტორინგს სამრეწველო ენერგიის კონტროლის სისტემებში.
• განახლებადი ენერგიის სისტემები:შეუძლია დენის მონიტორინგის მხარდაჭერა, სადაც ელექტრული დიზაინი და ტრანსფორმატორის სპეციფიკაციები თავსებადია.
• რეტროფიტის პროექტები:გაყოფილი ბირთვის შესაბამის კონფიგურაციას შეუძლია გაამარტივოს ინსტალაცია არსებული დირიჟორების გარშემო, სადაც სისტემის დიზაინი იძლევა საშუალებას.

რეტროფიტის სამუშაოებისთვის, ინსტალაციის პირობები უნდა შეფასდეს შერჩევამდე. ძირითადი ფანჯარა, დირიჟორის ზომა, ნომინალური დენი, იზოლაციის მოთხოვნები და ხელმისაწვდომი სამონტაჟო ადგილი, ყველაფერი უნდა შეესაბამებოდეს რეალურ სისტემას.

რა არის შესრულების ძირითადი უპირატესობები?

კომპაქტური ინტეგრაცია

რგოლის ტიპის სტრუქტურა საშუალებას აძლევს პირველად გამტარს გაიაროს ბირთვში, შექმნას კომპაქტური საზომი მოწყობა ელექტრო კარადებისთვის და გადართვის მოწყობილობებისთვის.

სტაბილური დენის გაზომვა

ტოროიდული სილიკონის ფოლადის ბირთვი და სპილენძის მეორადი გრაგნილი შექმნილია სტაბილური დენის ტრანსფორმაციის მახასიათებლების უზრუნველსაყოფად გაზომვისა და დაცვის პროგრამებისთვის.

საიზოლაციო დაცვა

ეპოქსიდური ფისოვანი ჩამოსხმა უზრუნველყოფს ელექტრო იზოლაციას და ხელს უწყობს ტენიანობის, მტვრის და მექანიკური გარემოს სტრესის წინააღმდეგობას.

მოქნილი აპლიკაცია

სერიის კონფიგურაცია შესაძლებელია სხვადასხვა პირველადი დენის დიაპაზონისთვის და სიზუსტის მოთხოვნებისთვის. აქედან გამომდინარე, პროდუქტის შერჩევა შეიძლება დაფუძნებული იყოს თუ არა განაცხადი ფოკუსირებული გაზომვაზე, დაცვაზე ან კომბინირებულ ფუნქციებზე.

შემცირებული ინსტალაციის სირთულე

იქ, სადაც მოქმედი ტრანსფორმატორის კონფიგურაცია და სისტემის პირობები ამის საშუალებას იძლევა, ბირთვის ან გაყოფილი ბირთვის მოწყობამ შეიძლება შეამციროს სამუშაო, რომელიც საჭიროა მიმდინარე ელექტრო ინფრასტრუქტურაში დენის გაზომვის ინტეგრირებისთვის.

როგორ უნდა აირჩიოთ სწორი მოდელი?

საიმედო შერჩევის პროცესი იწყება ელექტრული სისტემით და არა ტრანსფორმატორის ფიზიკური გარეგნობით. შეკვეთის განთავსებამდე ინჟინრებმა და შემსყიდველებმა უნდა დაადასტურონ შემდეგი ინფორმაცია:

1. პირველადი დენი:განსაზღვრეთ დირიჟორის ნომინალური და მოსალოდნელი სამუშაო დენი.
2. სისტემის ძაბვა:დაადასტურეთ, რომ ტრანსფორმატორი შეესაბამება დანიშნულ ძაბვის დონეს.
3. სიხშირე:შეამოწმეთ, იყენებს თუ არა აპლიკაცია 50 ჰც თუ 60 ჰც ოპერაციებს.
4. მეორადი გამომავალი:აირჩიეთ 1A ან 5A დაკავშირებული მრიცხველის, რელეს ან მონიტორინგის მოწყობილობის მიხედვით.
5. სიზუსტის კლასი:განსაზღვრეთ სიზუსტის მოთხოვნა იმის მიხედვით, გამოიყენება თუ არა ტრანსფორმატორი გაზომვის, გაზომვის ან დაცვისთვის.
6. ტვირთი:შეამოწმეთ მეორადი მიკროსქემის საჭირო VA რეიტინგი.
7. ძირითადი ფანჯარა:დარწმუნდით, რომ პირველადი კაბელი ან ავტობუსს შეუძლია ფიზიკურად გაიაროს ბირთვში.
8. სამონტაჟო გარემო:დაადასტურეთ შიდა/გარე პირობები, ტემპერატურა, ტენიანობა, დაბინძურება და შიგთავსის ხელმისაწვდომი დაცვა.

უფრო დიდი ელექტრო პროექტებისთვის, ეს პარამეტრები უნდა გადაიხედოს სრულ დაცვასა და გაზომვის დიზაინთან ერთად. სწორად შერჩეული დენის ტრანსფორმატორი ხელს უწყობს ტრანსფორმატორსა და ქვედა დინების მონიტორინგის მოწყობილობას შორის შეუთავსებლობის თავიდან აცილებას.

რა ინსტალაციის პრაქტიკა უნდა დაიცვან?

სწორი ინსტალაცია აუცილებელია როგორც ელექტრო უსაფრთხოებისთვის, ასევე გაზომვის შესრულებისთვის. პირველადი გამტარი უნდა გაიაროს ბირთვის ცენტრში, როგორც ეს მითითებულია პროდუქტის დიზაინით, რაც ხელს შეუწყობს მაგნიტური ნაკადის განზრახ განაწილების შენარჩუნებას.

• დაადასტურეთ ტრანსფორმატორის რეიტინგი ინსტალაციამდე.
• შეამოწმეთ, რომ პირველადი გამტარი სწორად ჯდება ბირთვის ფანჯარაში.
• შეინახეთ დირიჟორი სათანადოდ განლაგებული ბირთვის შიგნით.
• დარწმუნდით, რომ მეორადი ტერმინალები სწორად არის დაკავშირებული.
• დაიცავით მეორადი დამიწების მოქმედი მოთხოვნები.
• არ გამოიყენოთ დენის ტრანსფორმატორის მეორადი წრე სახიფათო ღია წრეში.
• საჭიროების შემთხვევაში გამოიყენეთ შესაბამისი იზოლირებული სამონტაჟო მოწყობილობა.
• შეამოწმეთ ტერმინალები და იზოლაცია დაგეგმილი მოვლის დროს.

ელექტრული ინსტალაცია ყოველთვის უნდა შესრულდეს კვალიფიციური პერსონალის მიერ მოქმედი ადგილობრივი რეგულაციების, სისტემის ნახაზების და მწარმოებლის ინსტრუქციების შესაბამისად.

ხშირად დასმული კითხვები

რა არის ძირითადი დანიშნულების ძირითადი დენის ტრანსფორმატორი?

მისი მთავარი მიზანია მაღალი AC დენის გარდაქმნა ქვედა მეორად დენად, რომელიც შეიძლება გამოყენებულ იქნას გაზომვის, გაზომვის, მონიტორინგისა და რელეური დაცვისთვის.

რა მეორადი დენის ვარიანტებია ხელმისაწვდომი LMZC-10-ისთვის?

LMZC-10 პროდუქტის ინფორმაცია ჩამოთვლის 1A და 5A მეორადი დენის ვარიანტებს. შესაბამისი ვარიანტი დამოკიდებულია დაკავშირებული საზომი ან დამცავი აღჭურვილობის მოთხოვნებზე.

რა ძაბვის დიაპაზონისთვის არის განკუთვნილი ტრანსფორმატორი?

LMZC-10 განკუთვნილია AC ენერგეტიკული სისტემებისთვის 35kV-ზე დაბალი ოპერაციული ძაბვით, დაკონფიგურირება ხელმისაწვდომია ისეთი აპლიკაციებისთვის, როგორიცაა 10kV, 24kV და 35kV პროექტის მოთხოვნების შესაბამისად.

შესაძლებელია თუ არა ბირთვული დიზაინის გამოყენება რეტროფიტის აპლიკაციებისთვის?

დიახ. შესაბამისი ბირთვიანი ან გაყოფილი ბირთვის კონფიგურაცია შეიძლება სასარგებლო იყოს რეკონსტრუქციისა და ტექნიკური პროექტებისთვის, რადგან პირველადი გამტარი შეიძლება გაიაროს ტრანსფორმატორში ჩვეულებრივი გამოყოფილი პირველადი გრაგნილის საჭიროების გარეშე. ინსტალაციის რეალური მიზანშეწონილობა დამოკიდებულია სისტემის კონკრეტულ კონფიგურაციაზე.

რა მასალები გამოიყენება LMZC-10 კონსტრუქციაში?

ტრანსფორმატორი იყენებს ტოროიდულ სილიკონის ფოლადის ბირთვს, მაღალი გამტარობის სპილენძის მეორად გრაგნილს, ეპოქსიდური ფისოვანი ჩამოსხმის იზოლაციას და ცეცხლგამძლე ABS კორპუსს.

არის თუ არა პროდუქტი შესაფერისი გარე მონტაჟისთვის?

მითითებულ პროდუქტის ინფორმაცია ძირითადად აღწერს შიდა აპლიკაციებს. აქედან გამომდინარე, გარე გამოყენება უნდა შეფასდეს დანართის, გარემო პირობების, საიზოლაციო მოთხოვნებისა და პროექტის სპეციფიკური კონფიგურაციის მიხედვით.

დასკვნა

Core Current Transformer გთავაზობთ პრაქტიკულ მიდგომას დენის გაზომვისა და დაცვის მიმართ ელექტროენერგიის განაწილების სისტემებში პირველადი კაბელის ან ავტობუსის გამოყენებით, როგორც პირველადი გამტარი მაგნიტური ბირთვით. აპლიკაციებისთვის, რომლებიც მოიცავს გამანაწილებელ მოწყობილობებს, სადისტრიბუციო კაბინეტებს, აღრიცხვის პანელებს, ქვესადგურებს და სამრეწველო ენერგოსისტემებს, აუცილებელია პირველადი დენის, ძაბვის, სიხშირის, მეორადი გამომავალი სიზუსტის, დატვირთვისა და ინსტალაციის ზომების ფრთხილად შედარება.

Anqiang Power-ის LMZC-10 აერთიანებს ტოროიდულ სილიკონის ფოლადის ბირთვს, სპილენძის მეორად გრაგნილს, ეპოქსიდური ფისის იზოლაციას და კომპაქტურ კორპუსს აპლიკაციებისთვის, რომლებიც საჭიროებენ სანდო დენის სინჯს და დაცვას. თუ ირჩევთ დენის ტრანსფორმატორს ახალი ინსტალაციისთვის, რეტროფირტაციისთვის ან ელექტროენერგიის განაწილების მორგებული სისტემისთვის, გადახედეთ ძირითადი დენის ტრანსფორმატორის სპეციფიკაციებს დადაგვიკავშირდითთქვენი რეიტინგული დენის, ძაბვის დონის, სიზუსტის კლასის, მეორადი დენისა და ინსტალაციის მოთხოვნებით შესაბამისი გადაწყვეტის განსახილველად.
