როგორ შეუძლია 10KV შიდა დენის ტრანსფორმატორს გააუმჯობესოს გაზომვა და დაცვა საშუალო ძაბვის სისტემებში

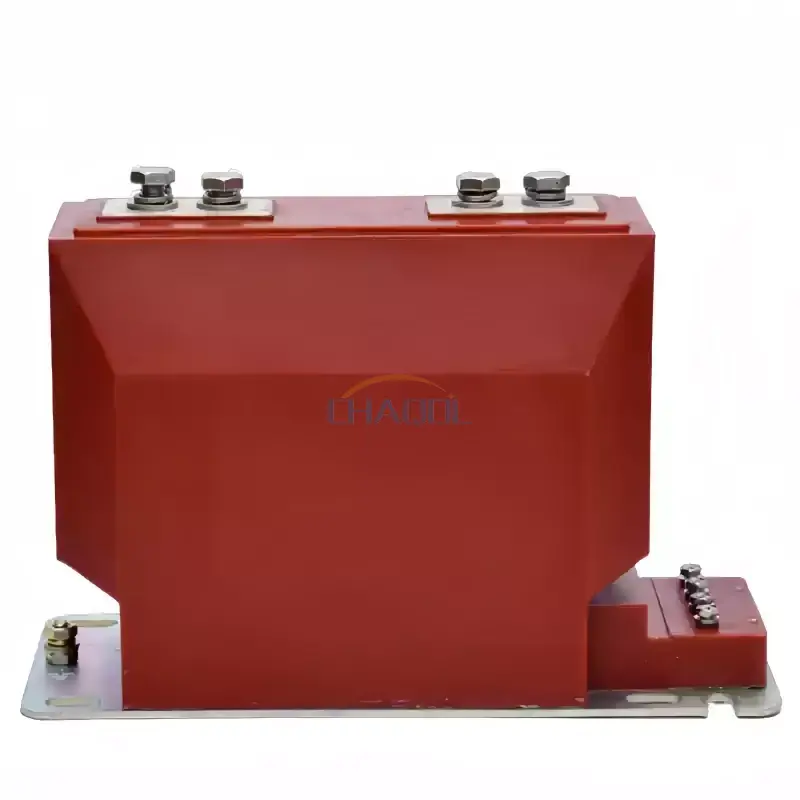

Anqiang Powerავითარებს10KV შიდა დენის ტრანსფორმატორისაშუალო ძაბვის გაზომვისა და სარელეო დაცვისთვის, LZZBJ9-10 მოდელით აღჭურვილია სრულად დახურული ეპოქსიდური ფისოვანი იზოლაციით, 5A/1A მეორადი დენის ვარიანტები და მრავალი პირველადი დენის კონფიგურაცია შიდა ელექტროენერგიის განაწილებისთვის.

დენის ტრანსფორმატორი არის ძირითადი კომპონენტი საშუალო ძაბვის ელექტრული სისტემებისთვის, რადგან ის გარდაქმნის მაღალ პირველად დენს სტანდარტიზებულ მეორად სიგნალად, რომელიც შეიძლება უსაფრთხოდ დამუშავდეს მრიცხველებით, მონიტორინგის აღჭურვილობით და დამცავი რელეებით. LZZBJ9-10 10KV შიდა დენის ტრანსფორმატორი განკუთვნილია შიდა 10KV და ქვემოთ AC სქემებისთვის 50Hz ან 60Hz. მისი სრულად დახურული ეპოქსიდური ფისოვანი კონსტრუქცია აერთიანებს იზოლაციას, მექანიკურ დაცვას და კომპაქტურ მონტაჟს ერთ სტრუქტურაში. პირველადი დენის ვარიანტებით 5A-დან 2500A-მდე, მეორადი დენით 1A ან 5A და იზოლაციის დონე 12/42/75KV, მისი კონფიგურაცია შესაძლებელია სხვადასხვა გაზომვისა და დაცვის მოთხოვნებისთვის.

სარჩევი

1. რა არის 10KV შიდა დენის ტრანსფორმატორი?
2. როგორ მუშაობს იგი საშუალო ძაბვის სისტემაში?
3. რა ტექნიკური პარამეტრები უნდა შეამოწმონ მყიდველებმა?
4. რა დიზაინის მახასიათებლები უჭერს მხარს საიმედო მუშაობას?
5. სად გამოიყენება ის ჩვეულებრივ?
6. როგორ უნდა აირჩიოთ სწორი CT?
7. ხშირად დასმული კითხვები
8. ესაუბრეთ Anqiang Power-ს მორგებული გადაწყვეტისთვის

რა არის 10KV შიდა დენის ტრანსფორმატორი?

10KV შიდა დენის ტრანსფორმატორი არის ინსტრუმენტის ტრანსფორმატორი, რომელიც შექმნილია დენის გასაზომად და მონიტორინგისთვის საშუალო ძაბვის შიდა ელექტრო სისტემებში. იმის ნაცვლად, რომ საზომი ხელსაწყოები და დამცავი რელეები პირდაპირ მაღალ პირველად დენებს დაუკავშიროს, ტრანსფორმატორი ამცირებს დენს სტანდარტიზებულ მეორად მნიშვნელობებამდე, რომელიც შეიძლება დამუშავდეს ქვედა დინების მოწყობილობით.

LZZBJ9-10 მოდელი განკუთვნილია 10KV და ქვემოთ სქემებისთვის 50Hz ან 60Hz ნომინალური სიხშირით. მწარმოებლის სპეციფიკაციების მიხედვით, იგი იყენებს სრულად დახურულ ეპოქსიდური ფისის სტრუქტურას და შესაფერისია დენის გაზომვის, ენერგიის გაზომვისა და რელეს დაცვისთვის.

ეს განლაგება ქმნის ელექტრულ იზოლაციას პირველად წრესა და საზომი ან დამცავი მოწყობილობას შორის, რაც უზრუნველყოფს გამოსაყენებელი დენის სიგნალს. შედეგად, CT ​​ხდება მნიშვნელოვანი ინტერფეისი მაღალი სიმძლავრის ელექტრო მოწყობილობებსა და დაბალი დონის მონიტორინგის სისტემებს შორის.

როგორ მუშაობს იგი საშუალო ძაბვის სისტემაში?

მუშაობის პრინციპი ეფუძნება ელექტრომაგნიტურ ინდუქციას. როდესაც დენი მიედინება პირველადი გამტარში, ის წარმოქმნის მაგნიტურ ველს CT ბირთვში. შემდეგ მეორადი გრაგნილი წარმოქმნის პროპორციულ დენს, რომელიც შეიძლება დაკავშირებული იყოს მრიცხველებთან, დამცავ რელეებთან ან მონიტორინგის მოწყობილობებთან.

მაგალითად, ელექტროენერგიის განაწილების სისტემას შეიძლება ჰქონდეს ასობით ან ათასობით ამპერი პირველადი მხრიდან, ხოლო დაკავშირებული მონიტორინგის მოწყობილობა განკუთვნილია ბევრად უფრო მცირე სტანდარტიზებული დენისთვის. სწორად შერჩეული CT უზრუნველყოფს საჭირო ტრანსფორმაციის კოეფიციენტს, ასე რომ მეორად წრედს შეუძლია წარმოადგინოს პირველადი ოპერაციული მდგომარეობა.

გაზომვისა და დაცვის ფუნქციები

• მიმდინარე გაზომვა:უზრუნველყოფს პროპორციულ სიგნალს ელექტრო მრიცხველებისთვის და მონიტორინგის მოწყობილობებისთვის.
• ენერგიის მენეჯმენტი:მხარს უჭერს საზომ სისტემებს, რომლებიც გამოიყენება ელექტროენერგიის მოხმარებისა და სამუშაო პირობების მონიტორინგისთვის.
• სარელეო დაცვა:აწვდის დენის სიგნალებს დამცავ რელეებს, როდესაც ხდება არანორმალური ან გაუმართავი პირობები.
• განაწილების ავტომატიზაცია:უზრუნველყოფს მიმდინარე ინფორმაციას ავტომატური მონიტორინგისა და კონტროლის სისტემებისთვის.

ამიტომ CT უნდა შეირჩეს როგორც ნორმალური გაზომვის მოთხოვნების, ასევე ელექტრული სისტემის დაცვის მახასიათებლების მიხედვით.

რა ტექნიკური პარამეტრები უნდა შეამოწმონ მყიდველებმა?

დენის ტრანსფორმატორის არჩევა უნდა დაიწყოს აპლიკაციის ელექტრული პარამეტრებით და არა მარტო ფიზიკური ზომებით. პირველადი დენი, მეორადი დენი, სიზუსტის კლასი, ნომინალური გამომავალი, იზოლაციის დონე და მოკლე ჩართვის გამძლეობის მახასიათებლები, ეს ყველაფერი გავლენას ახდენს იმაზე, არის თუ არა CT შესაფერისი კონკრეტული გადამრთველი ან სადისტრიბუციო ინსტალაცია.

ეს მნიშვნელობები ყოველთვის უნდა შემოწმდეს ფაქტობრივი ელექტრული დიზაინის, დაკავშირებული აღჭურვილობისა და პროექტის მოქმედი მოთხოვნების შეკვეთამდე.

რა დიზაინის მახასიათებლები უჭერს მხარს საიმედო მუშაობას?

სრულად დახურული ეპოქსიდური ფისოვანი იზოლაცია

LZZBJ9-10 იღებს ეპოქსიდური ფისოვანი ჩამოსხმის სტრუქტურას, რომელიც მთლიანად აერთიანებს შიდა კომპონენტებს. ეს კონსტრუქცია უზრუნველყოფს ელექტრო იზოლაციას და იცავს შიდა ასამბლეას გარემოს გავლენისგან, რომელიც ჩვეულებრივ გვხვდება შიდა გადართვის გარემოში.

კომპაქტური ინტეგრირებული კონსტრუქცია

რკინის ბირთვი, მეორადი გრაგნილი და საიზოლაციო სისტემა ინტეგრირებულია კომპაქტურ კორპუსში. ეს სასარგებლოა იქ, სადაც გადართვის პანელებსა და სადისტრიბუციო კაბინეტებს აქვთ შეზღუდული სამონტაჟო სივრცე. კომპაქტურ დიზაინს ასევე შეუძლია გაამარტივოს აღჭურვილობის ინტეგრაცია და მეორადი გაყვანილობის მოწყობა.

დაცული მეორადი ტერმინალები

გამაგრებული ტერმინალის ყუთი უზრუნველყოფს დამატებით დაცვას მეორადი გაყვანილობისთვის. დამიწების საყრდენსა და სამონტაჟო სტრუქტურასთან ერთად, ეს ხელს უწყობს მოწესრიგებულ ინსტალაციას და უსაფრთხო წვდომას შემოწმებისა და მოვლის დროს.

მრავალი მიმდინარე კონფიგურაცია

სხვადასხვა პირველადი დენის კონფიგურაცია საშუალებას აძლევს ერთი და იგივე პროდუქტის ოჯახს მიმართოს განაწილების აპლიკაციების ფართო სპექტრს. ხელმისაწვდომი კონფიგურაციები ვრცელდება დაბალი დენის რეიტინგებიდან მაღალი დენის აპლიკაციებამდე 2500A-მდე, მოქმედი მოდელის კონფიგურაციის მიხედვით.

სად გამოიყენება ის ჩვეულებრივ?

კომპაქტური სტრუქტურა და საშუალო ძაბვის დიზაინი ხდის ამ ტიპის CT-ს შესაფერისი რამდენიმე შიდა ელექტრო აპლიკაციისთვის.

• შიდა გადამრთველი:უზრუნველყოფს მიმდინარე სიგნალებს საზომი და დაცვის სქემებისთვის.
• ელექტროგადამცემი კარადები:მხარს უჭერს მიმწოდებლების და ელექტრული დატვირთვების მონიტორინგს.
• კომპაქტური ქვესადგურები:პირველადი სქემების ინტერფეისები აღრიცხვისა და დაცვის მოწყობილობებთან.
• სამრეწველო ენერგეტიკული სისტემები:ეხმარება საწარმოო ობიექტებში ელექტრული სამუშაო პირობების მონიტორინგს.
• ენერგიის მართვის სისტემები:აწვდის მიმდინარე ინფორმაციას ელექტრული მონიტორინგისა და ანალიზისთვის.
• განაწილების ავტომატიზაცია:მხარს უჭერს დენის სენსორს ავტომატური ელექტრული კონტროლისა და მონიტორინგისთვის.

პრაქტიკულ დანადგარებში ტრანსფორმატორს შეუძლია იმუშაოს დაცვის რელეებთან, ენერგიის მრიცხველებთან, მონიტორინგის ინსტრუმენტებთან და სხვა მეორად ელექტრო მოწყობილობებთან ერთად. ეს ზუსტ სპეციფიკაციას განსაკუთრებით მნიშვნელოვანს ხდის CT-ის ინტეგრირებისას არსებულ გამანაწილებელ სისტემაში.

როგორ უნდა აირჩიოთ სწორი CT?

ინჟინრებისთვის, ელექტრო კონტრაქტორებისთვის, გადართვის მოწყობილობების მწარმოებლებისთვის და შემსყიდველებისთვის, პროდუქტის შერჩევა უნდა ეფუძნებოდეს სრულ ელექტრო გამოყენებას და არა მხოლოდ ნომინალურ ძაბვას.

1. დაადასტურეთ სისტემის ძაბვა.შეამოწმეთ, რომ CT შესაფერისია რეალური საშუალო ძაბვის ქსელისთვის, როგორიცაა 10KV აპლიკაცია.
2. განსაზღვრეთ პირველადი დენი.აირჩიეთ პირველადი მიმდინარე რეიტინგი, რომელიც შეესაბამება მოსალოდნელ ოპერაციულ და სისტემის პირობებს.
3. აირჩიეთ მეორადი დენი.შეამოწმეთ, საჭიროებს თუ არა ქვემო მრიცხველებს და დამცავ რელეებს 1A ან 5A მეორადი დენი.
4. განსაზღვრეთ სიზუსტის მოთხოვნა.გაზომვისა და დაცვის სქემებს შეიძლება დასჭირდეს სხვადასხვა სიზუსტის კლასი.
5. შეამოწმეთ მეორადი ტვირთი.რეიტინგული გამომავალი უნდა იყოს თავსებადი დაკავშირებულ მეორად წრესთან.
6. შეამოწმეთ საიზოლაციო მოთხოვნები.დაადასტურეთ, რომ იზოლაციის დონე ემთხვევა ელექტრულ სისტემას და პროექტის დიზაინს.
7. შეამოწმეთ მექანიკური ინსტალაციის პირობები.სამონტაჟო ხვრელები, ტერმინალის პოზიცია, კაბინეტის ხელმისაწვდომი სივრცე და დამიწების მოწყობა უნდა გადაიხედოს.

მორგებული პროექტებისთვის მიმწოდებლის სისტემის ძაბვის, პირველადი დენის, მეორადი დენის, სიზუსტის კლასის, რეიტინგული დატვირთვის, ინსტალაციის გარემოს და დანიშნულ აპლიკაციის მიწოდებას შეუძლია მნიშვნელოვნად გააუმჯობესოს მოდელის შერჩევა და ტექნიკური კომუნიკაცია.

ხშირად დასმული კითხვები

რა არის 10KV შიდა დენის ტრანსფორმატორის მთავარი ფუნქცია?

მისი მთავარი ფუნქციაა მაღალი პირველადი დენის გარდაქმნა სტანდარტიზებულ ქვედა მეორად დენად საშუალო ძაბვის ელექტრო სისტემებში გაზომვის, ენერგიის მონიტორინგისა და რელეური დაცვისთვის.

რა მეორადი მიმდინარე პარამეტრებია ხელმისაწვდომი?

LZZBJ9-10 სპეციფიკაცია მხარს უჭერს მეორადი დენის რეიტინგულ ვარიანტებს 1A და 5A. შესაბამისი ვარიანტი უნდა შეესაბამებოდეს დაკავშირებულ აღრიცხვას ან დამცავ მოწყობილობას.

რა ძირითადი დენის დიაპაზონი შეიძლება იყოს კონფიგურირებული?

ჩამოთვლილი კონფიგურაციები მოიცავს პირველადი დენის რეიტინგებს 5A-დან 2500A-მდე. ზუსტი კონფიგურაცია უნდა შეირჩეს პროექტის ელექტრო მოთხოვნების მიხედვით.

შეიძლება თუ არა ამ კომპიუტერული ტომოგრაფიის გამოყენება გაზომვისთვის და დაცვისთვის?

დიახ. პროდუქტი მხარს უჭერს სხვადასხვა სიზუსტის კლასის კომბინაციებს გაზომვისა და დაცვის პროგრამებისთვის. საჭირო კონფიგურაცია უნდა განისაზღვროს დაცვის სქემიდან და გაზომვის მოთხოვნებიდან.

რატომ გამოიყენება ეპოქსიდური ფისი CT სტრუქტურაში?

ეპოქსიდური ფისი უზრუნველყოფს ელექტრო იზოლაციას და მექანიკურ კაფსულაციას. სრულად დახურულ სტრუქტურაში ის ასევე ხელს უწყობს შიდა კომპონენტების დაცვას და მხარს უჭერს სტაბილურ მუშაობას შიდა გადართვის გარემოში.

სად შეიძლება ამ ტიპის დენის ტრანსფორმატორის დაყენება?

ტიპიური აპლიკაციები მოიცავს შიდა გადამრთველებს, ელექტროგადამცემი კაბინეტებს, კომპაქტურ ქვესადგურებს, სამრეწველო ენერგოსისტემებს, ენერგიის მართვის სისტემებს და განაწილების ავტომატიზაციის მოწყობილობებს.

ესაუბრეთ Anqiang Power-ს მორგებული გადაწყვეტისთვის

საშუალო ძაბვის დენის ტრანსფორმატორის შერჩევისას აუცილებელია პირველადი დენის, მეორადი დენის, სიზუსტის კლასის, ნომინალური სიმძლავრის, იზოლაციის დონის და სამონტაჟო სტრუქტურის სწორი კომბინაცია. LZZBJ9-10 უზრუნველყოფს კონფიგურაციის მრავალ ვარიანტს შიდა 10KV და ქვემოთ ენერგო სისტემებისთვის, რაც მას შესაფერისს ხდის გაზომვისა და დაცვის პროგრამებისთვის სხვადასხვა განაწილების გარემოში. თუ თქვენ გეგმავთ ახალი გადართვის პროექტს, განაახლებთ არსებულ სადისტრიბუციო კაბინეტს, ან გჭირდებათ კომპიუტერული ტომოგრაფიის კონფიგურაცია კონკრეტული ელექტრული პარამეტრების გარშემო, შეიტყვეთ მეტი 10KV შიდა დენის ტრანსფორმატორისა დადაგვიკავშირდითთქვენი ტექნიკური მოთხოვნებით Anqiang Power-ის შესაფერისი გადაწყვეტისთვის.
