10KV შიდა დენის ტრანსფორმატორი

10KV შიდა დენის ტრანსფორმატორი (მოდელი LZZBJ9-10) შექმნილია დენის ზუსტი გაზომვისა და დაცვისთვის საშუალო ძაბვის შიდა ენერგოსისტემებში. ის ჩვეულებრივ დამონტაჟებულია გადართვის პანელებში, გამრიცხველიანების კაბინეტებში და კომპაქტურ ქვესადგურებში, სადაც მუდმივი მუშაობისას საჭიროა სიგნალის სტაბილური გამომავალი და იზოლაციის საიმედოობა.

სადისტრიბუციო ავტომატიზაციასა და სამრეწველო ელექტრო ქსელებში, 10KV შიდა დენის ტრანსფორმატორი გადამწყვეტ როლს ასრულებს მაღალი პირველადი დენის გადაქცევაში სტანდარტიზებულ მეორად სიგნალებად აღრიცხვის ინსტრუმენტებისა და დამცავი რელეებისთვის. მისი ეპოქსიდური ფისოვანი სტრუქტურა აუმჯობესებს მექანიკურ სიმტკიცეს და უზრუნველყოფს სტაბილურ მუშაობას ნოტიო ან მტვრიან შიდა გარემოში.

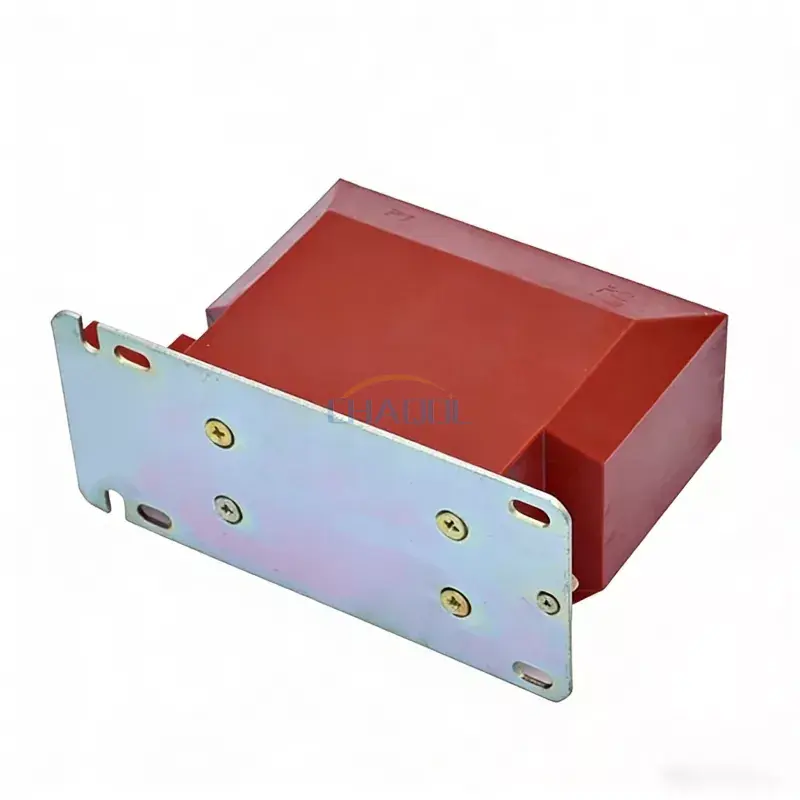

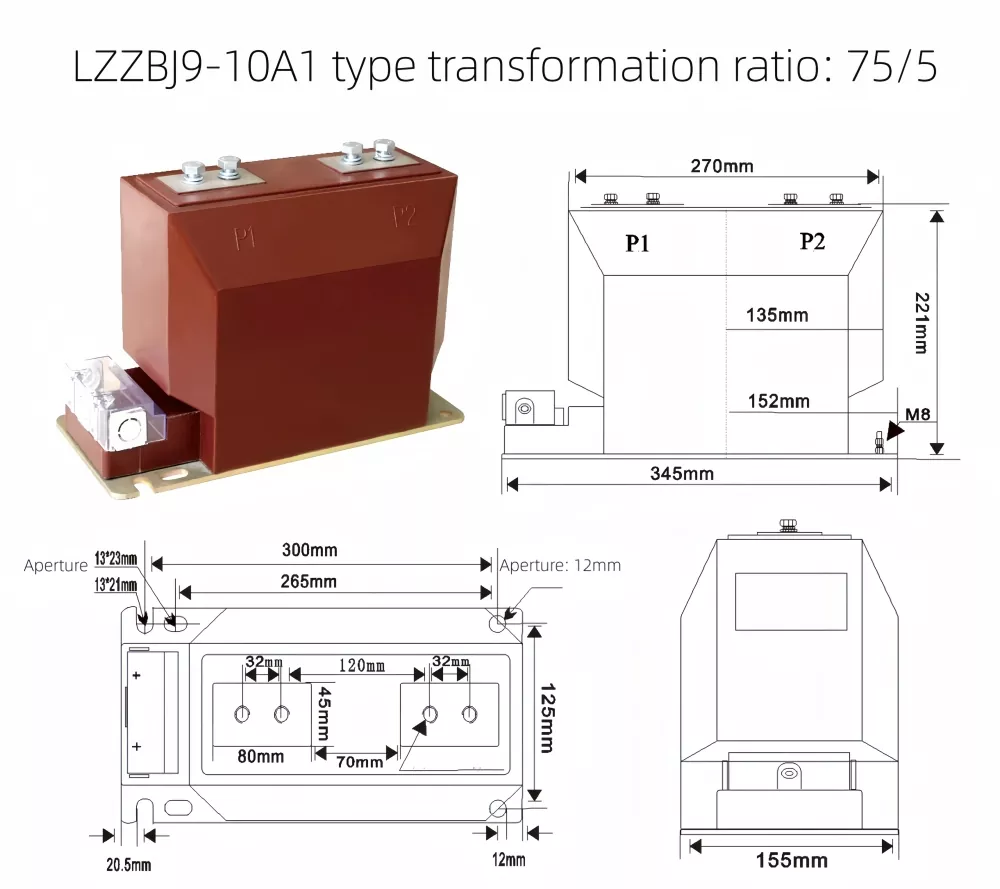

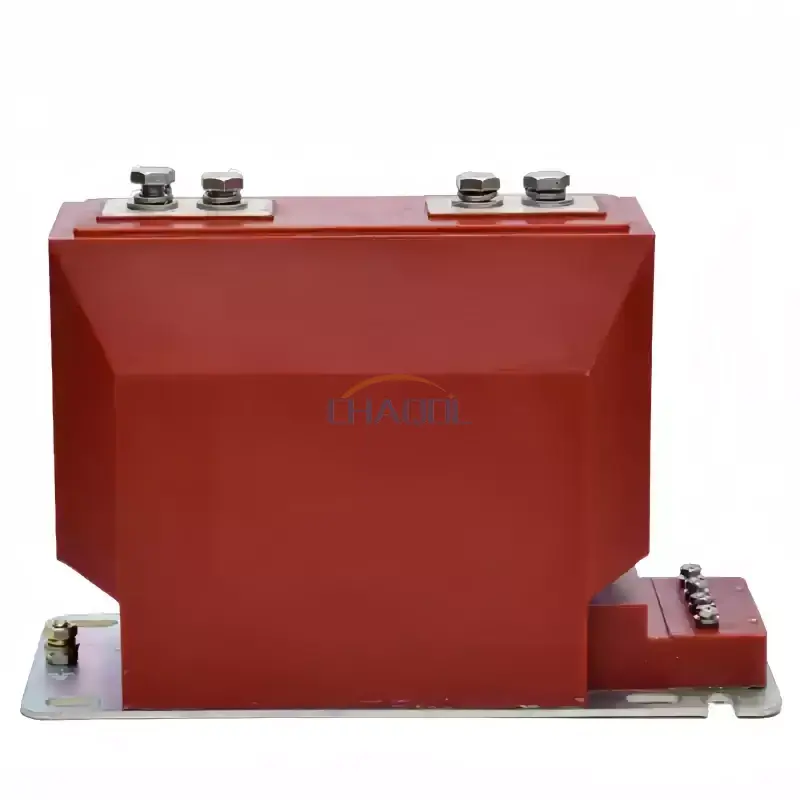

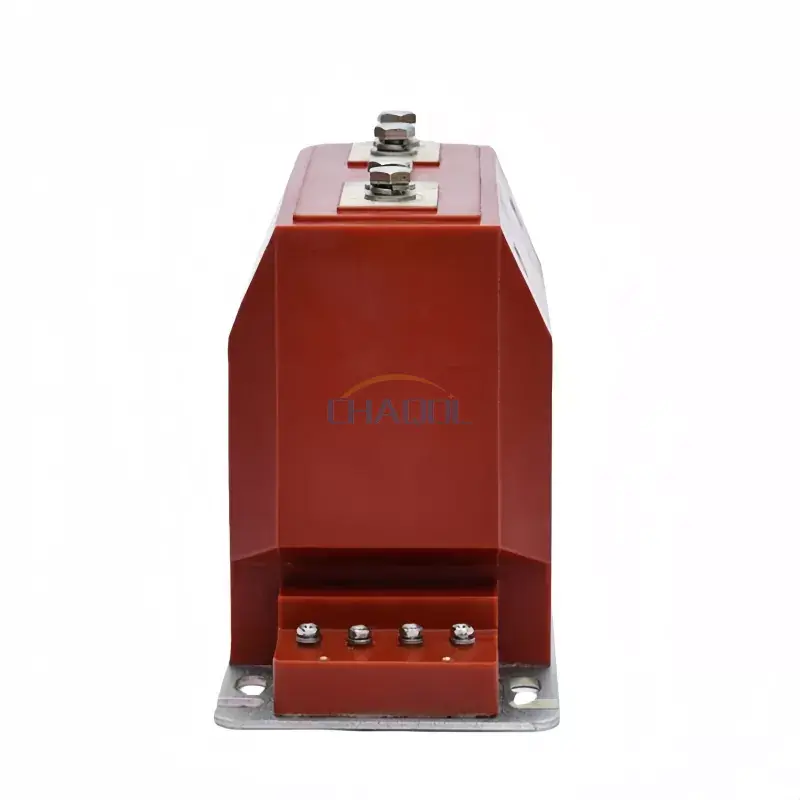

პროდუქტის ჩვენება და ზომების დიაგრამა

საინჟინრო დიზაინი და ფუნქციონალური სტრუქტურა

ეს სერია იღებს სრულად დახურულ ეპოქსიდური ფისის ჩამოსხმის პროცესს, რომელიც აერთიანებს რკინის ბირთვს, მეორად გრაგნილს და საიზოლაციო სისტემას კომპაქტურ სხეულში. დიზაინი ამცირებს ნაწილობრივი გამონადენის რისკს და აძლიერებს დიელექტრიკულ სიძლიერეს, რაც მას შესაფერისს ხდის ენერგიულ გადამრთველში გრძელვადიანი მუშაობისთვის.

10KV შიდა დენის ტრანსფორმატორი ასევე აღჭურვილია გამაგრებული ტერმინალის ყუთით მეორადი გაყვანილობის დაცვისთვის, დამიწების ბაზასთან ერთად, რომელიც უზრუნველყოფს უსაფრთხო ინსტალაციას და ელექტრო უსაფრთხოების სტანდარტებთან შესაბამისობას სამრეწველო გარემოში.

ტექნიკური პარამეტრები

მოდელი LZZBJ9-10 მხარს უჭერს რამდენიმე პირველადი დენის კონფიგურაციას და სიზუსტის კლასებს ელექტროენერგიის განაწილების სისტემებში სხვადასხვა აღრიცხვისა და დაცვის მოთხოვნების დასაკმაყოფილებლად.

ნომინალური მეორადი დენი: 5A ან 1A

რეიტინგული საიზოლაციო დონე: 12/42/75KV

განაცხადის სცენარები

ამ ტიპის დენის ტრანსფორმატორი ფართოდ გამოიყენება ელექტროგადამცემი კაბინეტებში, შიდა ქვესადგურებში, სამრეწველო ავტომატიზაციის სისტემებში და ენერგიის მართვის სისტემებში. ის განსაკუთრებით შესაფერისია გარემოში, რომელიც მოითხოვს გაზომვის მაღალ სიზუსტეს და გრძელვადიან სტაბილურობას უწყვეტი დატვირთვის პირობებში.

10KV შიდა დენის ტრანსფორმატორი ჩვეულებრივ ინტეგრირებულია დამცავ რელეებთან, ენერგიის მრიცხველებთან და მონიტორინგის სისტემებთან ჭკვიანი ქსელის ინფრასტრუქტურაში და სამრეწველო ენერგიის კონტროლის ქსელებში.

ინსტალაცია და უსაფრთხოების დიზაინი

პროდუქტის ბაზა შექმნილია მრავალი სამონტაჟო ხვრელით და დამიწების ტერმინალებით, რაც უზრუნველყოფს სტაბილურ ფიქსაციას და ელექტრო უსაფრთხოებას მუშაობის დროს. მეორადი ტერმინალის ყუთი უზრუნველყოფს დამატებით დაცვას შემთხვევითი კონტაქტისა და გარე ჩარევისგან.

მისი კომპაქტური სტრუქტურა საშუალებას იძლევა მარტივი ინსტალაცია შეზღუდული სივრცის გადართვის სისტემებში, ამცირებს გაყვანილობის სირთულეს და აუმჯობესებს ტექნიკური მომსახურების ეფექტურობას.

FAQ

Q1: რა არის ამ დენის ტრანსფორმატორის ძირითადი ფუნქცია?
A: ის გარდაქმნის მაღალ პირველად დენს სტანდარტიზებულ დაბალ მეორად დენად შიდა საშუალო ძაბვის სისტემებში გაზომვისა და დაცვისთვის.

Q2: სად არის ჩვეულებრივ დამონტაჟებული 10KV შიდა დენის ტრანსფორმატორი?
A: იგი ძირითადად გამოიყენება შიდა გადართვის მოწყობილობებში, სადისტრიბუციო კაბინეტებში და კომპაქტურ ქვესადგურებში სამრეწველო და კომუნალური ენერგოსისტემებში.

Q3: რა არის მისი ძირითადი უპირატესობები ჩვეულებრივ CT-ებთან შედარებით?
პასუხი: ის გთავაზობთ ეპოქსიდური ფისოვანი იზოლაციას, კომპაქტურ დიზაინს, მაღალ სიზუსტეს და ძლიერ წინააღმდეგობას ტენიანობისა და მტვრის მიმართ, რაც მას შესაფერისს ხდის გრძელვადიანი მუშაობისთვის.

Q4: შეუძლია მას სხვადასხვა დენის დიაპაზონის მხარდაჭერა?
პასუხი: დიახ, მრავალი ძირითადი დენის რეიტინგი ხელმისაწვდომია სხვადასხვა დატვირთვისა და სისტემის მოთხოვნების შესატყვისად.

Q5: შესაფერისია თუ არა ჭკვიანი ქსელის აპლიკაციებისთვის?
პასუხი: დიახ, იგი ფართოდ გამოიყენება ჭკვიან აღრიცხვის სისტემებში და ავტომატიზირებულ სადისტრიბუციო ქსელებში მისი სტაბილური სიგნალის გამომუშავების გამო.

Q6: სჭირდება თუ არა მას ხშირი მოვლა?
A: არ არის საჭირო ხშირი მოვლა. როგორც წესი, საკმარისია ტერმინალების პერიოდული შემოწმება და იზოლაციის მდგომარეობა.
