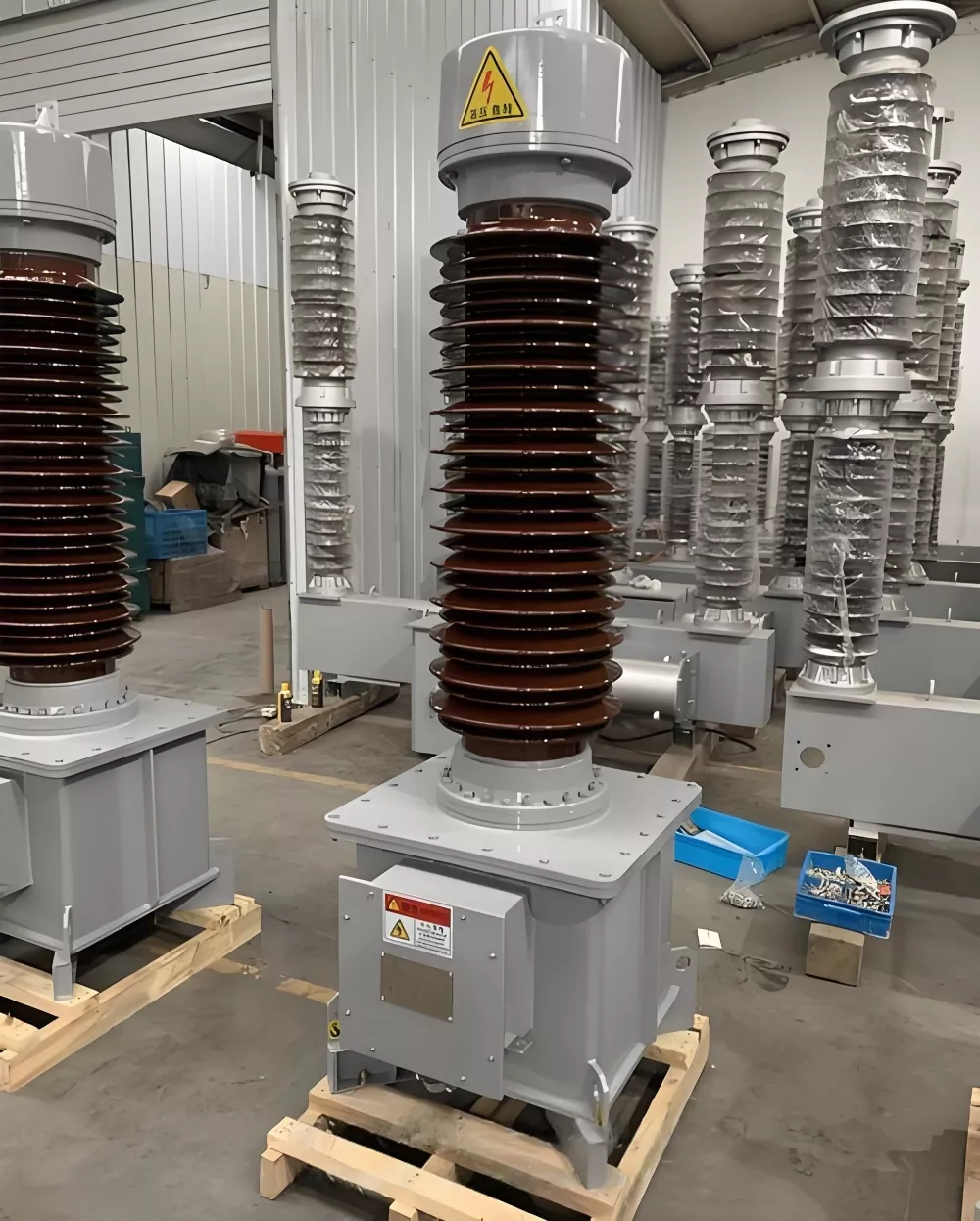

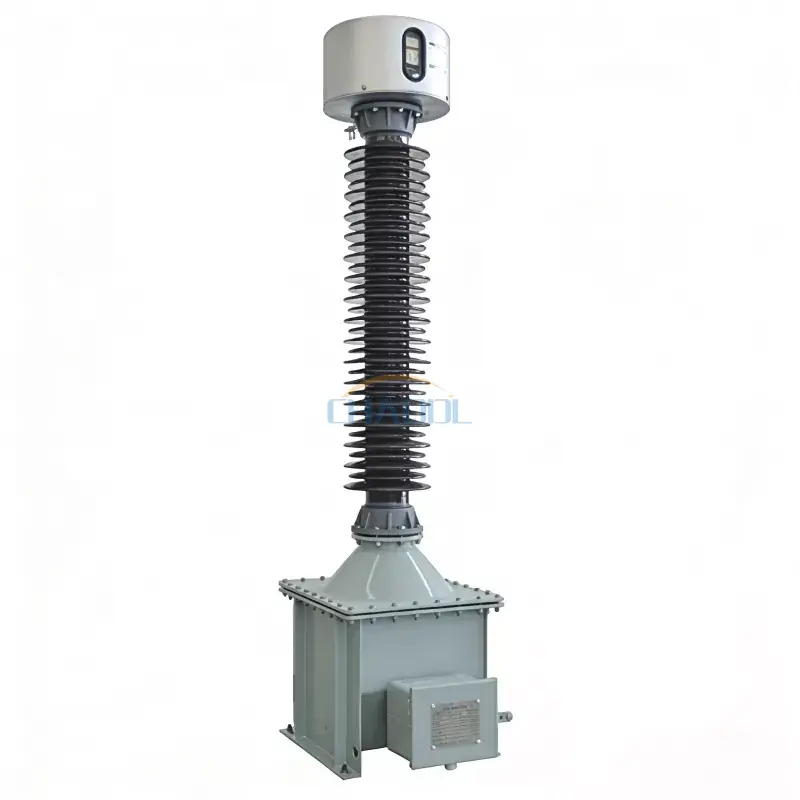

Anqiang Power წარმოგიდგენთ თავის მაღალ შესრულებასნავთობის ჩაძირული ელექტრომაგნიტური ძაბვის ტრანსფორმატორიგანკუთვნილია საშუალო და მაღალი ძაბვის ენერგოსისტემებში საიმედო აღრიცხვისა და დაცვისთვის. JDX სერია შექმნილია 66KV, 110KV და 220KV ქსელებისთვის, რომლებიც მხარს უჭერენ სტაბილურ მუშაობას ქვესადგურებში, გადამცემ ხაზებსა და სამრეწველო განაწილების სისტემებში. მისი შიდა საიზოლაციო სისტემა იღებს ხარისხობრივ ტევადობას, რათა უზრუნველყოს ელექტრული ველის ერთგვაროვანი განაწილება და გრძელვადიანი ოპერაციული სტაბილურობა მოთხოვნილი ქსელის პირობებში.
ეს პროდუქტი ფართოდ გამოიყენება ელექტროგადამცემი გარემოში, სადაც საჭიროა ძაბვის ზუსტი გაზომვა და სისტემის დაცვა. ზეთის იზოლაციის ოპტიმიზებული დიზაინით და გაძლიერებული მექანიკური სტრუქტურით, დანადგარი უზრუნველყოფს თანმიმდევრულ მუშაობას მერყევი დატვირთვისა და გარემოს სტრესის პირობებშიც კი.
Theნავთობის ჩაძირული ელექტრომაგნიტური ძაბვის ტრანსფორმატორიიღებს ნავთობის ავზის დალუქულ სტრუქტურას, რომელიც შერწყმულია უჟანგავი ფოლადის გაფართოების სისტემასთან სტაბილური შიდა წნევის შესანარჩუნებლად. ზეთის დონის ვიზუალური მონიტორინგი შესაძლებელია სპეციალური ინსპექტირების ფანჯრის მეშვეობით, რაც ეხმარება ოპერატორებს სწრაფად შეაფასონ სამუშაო პირობები დაშლის გარეშე.
ძირითადი დაუცველი ლითონის კომპონენტები დამუშავებულია ცხელი გალავანიზირებით და ფხვნილის საფარით კოროზიის წინააღმდეგობის გასაზრდელად. მეორადი ტერმინალები განლაგებულია ფენიანი კონფიგურაციით, გამიჯნულია აღრიცხვისა და დამცავი გრაგნილების შესამცირებლად ჩარევის შესამცირებლად და გაზომვის სიზუსტის გასაუმჯობესებლად.
JDX სერიის ელექტრული შესრულების პარამეტრები სხვადასხვა ძაბვის დონისთვის:
| ნომინალური პირველადი ძაბვა (კვ) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| მოწყობილობის მაქსიმალური ძაბვა (კვ) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| რეიტინგული სიხშირე (Hz) | 50/60 | ||||||
| ნომინალური სიმძლავრის სიხშირე გაუძლო ძაბვას (კვ) | 140/160 | 230 | 275 | 750 | 1050 | ||
| რეიტინგული ელვისებური იმპულსების გაუძლო ძაბვას (კვ) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| რკალის ფლეშ მანძილი | 780 | 1050 | 1300 | ||||
| მექანიკური დატვირთვა (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| მეორადი ტერმინალის მარკირება | 1a-1n | 2a-2n | და-დნ | ||||
| სიზუსტის დონე | 0.2 | 0.5 | 3P | ||||
| რეიტინგული გამომავალი (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| თერმული ლიმიტის გამომავალი (VA) | 2000 | ||||||
| რეიტინგული ძაბვის ფაქტორი | 1.2/უწყვეტი;1.9/8სთ (66კვ) 1.2/უწყვეტი; 1.5/30 წმ (110-230 კვ) |
||||||
თანამედროვე ენერგოსისტემებში,ნავთობის ჩაძირული ელექტრომაგნიტური ძაბვის ტრანსფორმატორიჩვეულებრივ განლაგებულია გარე ქვესადგურებში, გადამცემ დერეფნებში და მაღალი ძაბვის გამანაწილებელ სადგურებში. იგი მხარს უჭერს ძაბვის ზუსტ გაზომვას შემოსავლის აღრიცხვისა და რელეური დაცვისთვის, რაც უზრუნველყოფს ქსელის სტაბილურ მუშაობას რთული დატვირთვის პირობებში.
დიზაინი განსაკუთრებით შესაფერისია გარემოსთვის, რომელიც მოითხოვს მაღალი იზოლაციის საიმედოობას, როგორიცაა კომუნალური ქვესადგურები, სამრეწველო ელექტროსადგურები და რეგიონალური ელექტრო ქსელები.

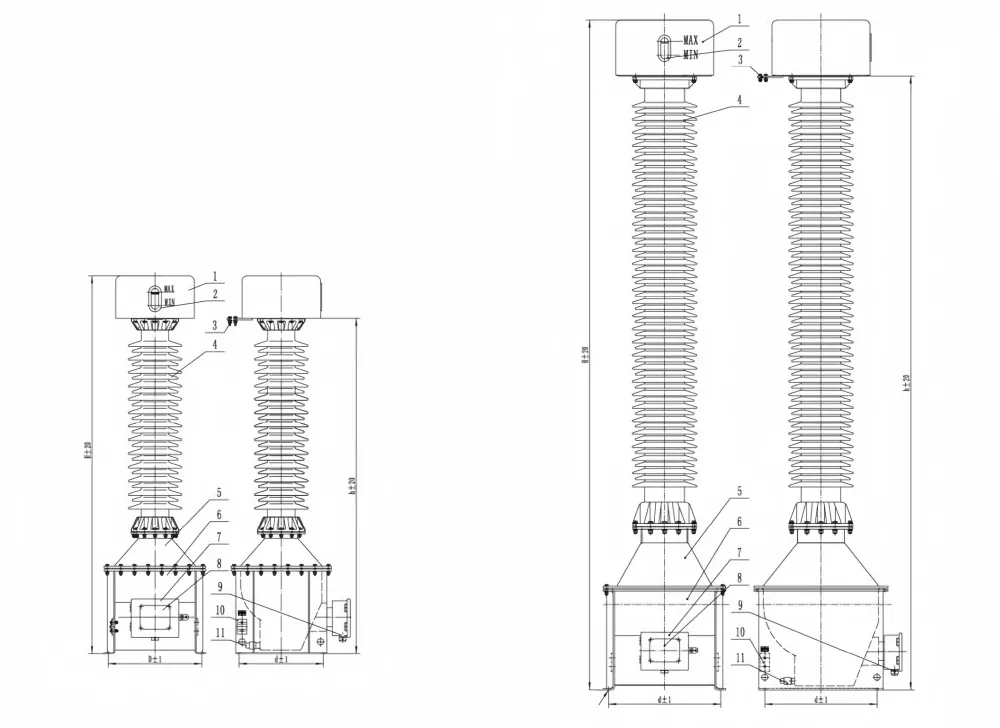

| ნომერი | სახელი |
| 1 | ექსპანდერი |
| 2 | ზეთის დონის შემოწმების ფანჯარა |
| 3 | ერთი ტერმინალი |
| 4 | ფაიფურის ყდის |
| 5 | აწეული სავარძელი |
| 6 | ტანკი |
| 7 | მეორადი შეერთების ყუთი |
| 8 | სახელწოდება |
| 9 | მეორადი გამოსასვლელი ხვრელი |
| 10 | დამიწების ფირფიტა |
| 11 | ზეთის გადინების სარქველი |
ექსპლუატაციაში ჩართვამდე, დარწმუნდით, რომ დამიწება და მეორადი გაყვანილობის პოლარობა. ტრანსფორმატორი უნდა დამონტაჟდეს სტაბილურ საძირკველზე საკმარისი კლირენსით საიზოლაციო მანძილის შესანარჩუნებლად და უსაფრთხო მუშაობისთვის. გრძელვადიანი მუშაობის დროს რეკომენდებულია ზეთის დონის და დალუქვის მდგომარეობის რუტინული შემოწმება.
Q1: რა სისტემებისთვის არის შესაფერისი ეს ძაბვის ტრანსფორმატორი?
A: იგი ჩვეულებრივ გამოიყენება 66KV-დან 220KV-მდე ელექტროგადამცემი და განაწილების სისტემებში გაზომვისა და დაცვისთვის.
Q2: შესაძლებელია თუ არა მისი გამოყენება გარედან?
პასუხი: დიახ, სტრუქტურა განკუთვნილია გარე ქვესადგურებისთვის ანტიკოროზიული და დალუქული საიზოლაციო მახასიათებლებით.
Q3: რა არის მოვლის მოთხოვნა?
A: ზეთის დონის რეგულარული შემოწმება და ტერმინალის გამკაცრება რეკომენდებულია სტაბილური გრძელვადიანი მუშაობისთვის.
Q4: მხარს უჭერს სხვადასხვა სიზუსტის კლასებს?
პასუხი: დიახ, მრავალი სიზუსტის კომბინაცია ხელმისაწვდომია გაზომვისა და დაცვის აპლიკაციებისთვის.
Q5: როგორ არის უზრუნველყოფილი იზოლაციის შესრულება?
პასუხი: დანაყოფი იყენებს ზეთის იზოლაციას ტევადობის შეფასებით, რათა შეინარჩუნოს ელექტრული ველის ერთგვაროვანი განაწილება.
Q6: რა არის მომსახურების ვადა?
პასუხი: ნორმალურ ოპერაციულ პირობებში, ის მხარს უჭერს გრძელვადიან მომსახურებას მინიმალური დეგრადაციის პირობებში.
