სტატიის შეჯამება:საიმედო საშუალო ძაბვის დაცვა მოითხოვს უფრო მეტს, ვიდრე უბრალოდ შეფერხების შეწყვეტას. კომუნალურ და სამრეწველო ოპერატორებს ასევე სჭირდებათ სწრაფი გადართვა, სტაბილური მექანიკური შესრულება, დაბალი ტექნიკური მოთხოვნები და თავსებადობა უფრო ინტელექტუალურ სადისტრიბუციო ქსელებთან. ანგარე მუდმივი მაგნიტის ამომრთველიაერთიანებს ვაკუუმის შეფერხების ტექნოლოგიას მუდმივი მაგნიტის მოქმედ მექანიზმთან ამ მოთხოვნების დასაკმაყოფილებლად. ეს სტატია განმარტავს, თუ როგორ მუშაობს ტექნოლოგია, სად შეიძლება მისი გამოყენება, რა ტექნიკური ფაქტორები უნდა შეფასდეს შესყიდვამდე და როგორ შეიძლება დაეხმაროს საოპერაციო გამოწვევების შემცირებას ელექტროენერგიის განაწილების თანამედროვე სისტემებში.
საშუალო ძაბვის გამანაწილებელი ქსელები ფუნქციონირებს მკაცრი პირობებით. მიმწოდებლის, ტრანსფორმატორის შეერთების, სამრეწველო ავტობუსის, სარკინიგზო ელექტროსისტემის ან განახლებადი ენერგიის ინსტალაციის გაუმართაობამ შეიძლება შეაფერხოს ელექტროენერგიის მიწოდება და პოტენციურად დააზიანოს ძვირფასი აღჭურვილობა. ამრიგად, ამომრთველი დაცვის ჯაჭვის მნიშვნელოვანი ნაწილია.
თუმცა, თანამედროვე ოპერატორები ერთდროულად რამდენიმე გამოწვევის წინაშე დგანან. აღჭურვილობა შეიძლება დამონტაჟდეს გარეთ, სადაც ის ექვემდებარება ტენიანობას, მტვერს, ულტრაიისფერ გამოსხივებას, ტემპერატურის ცვლილებებს და სხვა გარემოს სტრესს. ამავდროულად, სადისტრიბუციო ქსელები უფრო ავტომატიზირებული ხდება, რაც ქმნის მოთხოვნას აღჭურვილობაზე, რომელსაც შეუძლია თანმიმდევრულად უპასუხოს ელექტრო ბრძანებებს და დაუკავშირდეს ინტელექტუალურ დაცვასა და კონტროლის სისტემებს.
ტრადიციული მექანიკური ამომრთველები ეფექტურად მუშაობენ, მაგრამ მათი მუშაობის მექანიზმები შეიცავს მრავალ მოძრავ ნაწილს. მექანიკური ცვეთა, რეგულირების მოთხოვნები და არათანმიმდევრული მუშაობა ხანგრძლივი მომსახურების პერიოდში შეიძლება გახდეს შემაშფოთებელი, განსაკუთრებით იმ დანადგარებში, რომლებიც საჭიროებენ ხშირ გადართვას.
გარე მუდმივი მაგნიტის ამომრთველი აგვარებს ამ გამოწვევებს ვაკუუმის ამომრთველის მუდმივი მაგნიტის ამომრთველის კომბინაციით. შედეგი არის კომპაქტური საშუალო ძაბვის გადართვის გადაწყვეტა, რომელიც შექმნილია საიმედო მუშაობისთვის, შემცირებული მექანიკური სირთულისა და თანამედროვე განაწილების სისტემებში ინტეგრირებისთვის.
მუშაობის პრინციპი ემყარება ორ ძირითად ტექნოლოგიას:ვაკუუმის შეფერხებადამუდმივი მაგნიტის გააქტიურება.
ნორმალური მუშაობის დროს ამომრთველი საშუალებას აძლევს დენს გაიაროს მისი გამტარ გზაზე. როდესაც დაცვის სისტემა გამოავლენს არანორმალურ მდგომარეობას, ოპერაციული მექანიზმი იღებს ბრძანებას კონტაქტების გახსნის შესახებ. მუდმივი მაგნიტის ამძრავი ამოძრავებს მექანიზმს, ჰყოფს კონტაქტებს ვაკუუმის შეფერხების შიგნით.
როდესაც კონტაქტები განცალკევდება, შეიძლება მოკლედ წარმოიქმნას ელექტრული რკალი. იმის გამო, რომ კონტაქტები განლაგებულია ვაკუუმის შეფერხების შიგნით, რკალი სწრაფად ქრება, როდესაც დენი გადის მის ბუნებრივ შეწყვეტის წერტილში. შემდეგ წრე ელექტრულად იზოლირებულია დეფექტისგან.
დახურვის ოპერაციებისთვის, აქტივატორი აბრუნებს კონტაქტებს მათ საჭირო მდგომარეობაში. კონტროლირებადი მოძრაობა ხელს უწყობს განმეორებადი გადართვის შესრულების უზრუნველყოფას.
ეს ოპერაციული თანმიმდევრობა შეიძლება შეჯამდეს შემდეგნაირად:
ამ ტექნოლოგიების კომბინაცია განსაკუთრებით სასარგებლოა იქ, სადაც ოპერატორებს ესაჭიროებათ სწრაფი გადართვა და საიმედო მექანიკური მუშაობა, ზამბარზე დაფუძნებულ რთულ ოპერაციულ სტრუქტურაზე დაყრდნობის გარეშე.
ოპერაციული მექანიზმი პირდაპირ გავლენას ახდენს ამომრთველის საიმედოობაზე. მუდმივი მაგნიტის მექანიზმი იყენებს ელექტრომაგნიტურ ძალას გადართვის მექანიზმის მოძრაობის გასაკონტროლებლად და მისი მოქმედი პოზიციის შესანარჩუნებლად.
მექანიზმებთან შედარებით, რომლებიც შეიცავს მექანიკური გადამცემი ელემენტების დიდ რაოდენობას, მუდმივი მაგნიტის გამტარებელს შეიძლება ჰქონდეს ნაკლები მოძრავი კომპონენტი. ეს ამცირებს პოტენციურ მექანიკურ ცვეთა წერტილებს და ხელს უწყობს გახსნისა და დახურვის თანმიმდევრული ქცევის შენარჩუნებას.
| გათვალისწინება | მუდმივი მაგნიტის მექანიზმი | ტრადიციული მექანიკური მექანიზმი |
|---|---|---|
| მექანიკური სირთულე | შედარებით მარტივი ოპერაციული სტრუქტურა | შეიძლება შეიცავდეს უფრო მეტ მექანიკურ გადამცემ ნაწილს |
| მოძრავი კომპონენტები | შემცირდა მექანიკური მოძრავი ნაწილების რაოდენობა | ზოგადად უფრო მექანიკური კომპონენტები |
| მოვლა მოთხოვნილება | შექმნილია დაბალი ტექნიკური მუშაობისთვის | შეიძლება საჭირო გახდეს პერიოდული შემოწმება და კორექტირება |
| გადართვის თანმიმდევრულობა | სტაბილური ელექტრომაგნიტური გააქტიურება | შეიძლება უფრო მეტად იყოს დამოკიდებული მექანიკურ მდგომარეობაზე |
| ხშირი გადართვა | კარგად შეეფერება აპლიკაციებს, რომლებიც საჭიროებენ განმეორებით მუშაობას | არჩევანი დამოკიდებულია მექანიზმის დიზაინზე და სამუშაო ციკლზე |
პრაქტიკული უპირატესობა არ არის უბრალოდ კომპონენტების რაოდენობის შემცირება. ოპერაციული მექანიზმი ასევე მნიშვნელოვანი ფაქტორია, როდესაც ამომრთველები დამონტაჟებულია ისეთ ადგილებში, სადაც ტექნიკური ხელმისაწვდომობა რთულია ან სადაც დაუგეგმავი შეფერხება შეიძლება ჰქონდეს მნიშვნელოვანი საოპერაციო ღირებულება.
სწორად შემუშავებული გარე მუდმივი მაგნიტის ამომრთველი შეიცავს რამდენიმე კოორდინირებულ ელექტრო, მექანიკურ და საიზოლაციო კომპონენტს. თითოეული კომპონენტი ხელს უწყობს უსაფრთხო გადართვას და საიმედო მუშაობას.
იმის გამო, რომ ეს კომპონენტები ერთად მუშაობენ, არჩევანი არასოდეს უნდა ეფუძნებოდეს მხოლოდ ნომინალურ ძაბვას. გათვალისწინებული უნდა იყოს სრული ელექტრული მოვალეობა, სამონტაჟო გარემო, კონტროლის მოთხოვნები და სისტემის დაცვის სტრატეგია.
ერთ-ერთი ყველაზე მნიშვნელოვანი უპირატესობა არის გამარტივებული მექანიკური ოპერაციული სისტემა. ნაკლები მექანიკური ცვეთის წერტილებით, რუტინული მექანიკური რეგულირება შეიძლება შემცირდეს. ეს შეიძლება იყოს განსაკუთრებით ღირებული გარე ქვესადგურებისთვის, დისტანციური სადისტრიბუციო ქსელებისთვის და სამრეწველო ობიექტებისთვის, სადაც ტექნიკური წვდომა არასასიამოვნოა.
მუდმივი მაგნიტის გააქტიურება უზრუნველყოფს კონტროლირებად ელექტრომაგნიტურ მოძრაობას. გახსნისა და დახურვის თანმიმდევრული ქცევა მნიშვნელოვანია, როდესაც ამომრთველი განმეორებით მუშაობს დაცვის, ავტომატიზაციის ან დისტანციური მართვის სისტემებით.
ვაკუუმის ამომრთველი უზრუნველყოფს რკალის ეფექტურ შეფერხებას რკალის ჩაქრობისთვის ჩვეულებრივი საიზოლაციო გაზების ან თხევადი საშუალებების გამოყენების გარეშე. ეს ხდის ვაკუუმის ტექნოლოგიას კარგად შეეფერება საშუალო ძაბვის განაწილების ბევრ პროგრამას.
აქტივატორი შექმნილია იმისთვის, რომ ეფექტურად იმუშაოს, რაც დაგეხმარებათ გადართვის ოპერაციებისთვის საჭირო ენერგიის შემცირებაში. ენერგიის ზუსტი მოხმარება დამოკიდებულია კონკრეტულ კონფიგურაციასა და კონტროლის სისტემაზე, ამიტომ პროექტის სპეციფიკაციები ყოველთვის უნდა შემოწმდეს საბოლოო არჩევამდე.
გარე სადისტრიბუციო მოწყობილობა უნდა გაუმკლავდეს გარემოს ზემოქმედებას. შესაფერისად შექმნილი გარე ამომრთველი შიგთავსი ხელს უწყობს შიდა კომპონენტების დაცვას ტენიანობის, მტვრის, ულტრაიისფერი ზემოქმედებისგან და ამინდის ცვლილებისგან.
განმეორებით გადართვასთან დაკავშირებული აპლიკაციებისთვის, მექანიკური გამძლეობა მნიშვნელოვანი შესყიდვის კრიტერიუმია. Anqiang პროდუქტის სპეციფიკაცია მიუთითებს 10000-მდე ოპერაციების მექანიკურ ხანგრძლივობაზე მისი მოქმედი გარე მუდმივი მაგნიტის ამომრთველის კონფიგურაციისთვის.
თანამედროვე ენერგეტიკული ქსელები სულ უფრო მეტად ეყრდნობა დისტანციურ მართვას, მონიტორინგს და შეცდომების ავტომატურ მართვას. სათანადოდ კონფიგურირებული მუდმივი მაგნიტის ამომრთველს შეუძლია SCADA-ს და განაწილების ავტომატიზაციის სისტემებთან ინტეგრაციის მხარდაჭერა, რაც ოპერატორებს საშუალებას აძლევს შექმნან უფრო მგრძნობიარე ელექტრო ქსელები.
ამომრთველის არჩევამ მხოლოდ მისი სახელწოდების ან ძაბვის კლასის მიხედვით შეიძლება გამოიწვიოს შეუსაბამო კონფიგურაცია. მყიდველებმა უნდა შეადარონ ამომრთველის სპეციფიკაციები ინსტალაციის რეალურ ელექტრო მახასიათებლებს.
| პარამეტრი | მაგალითი სპეციფიკაცია | რატომ აქვს მნიშვნელობა |
|---|---|---|
| ნომინალური ძაბვა | 12 კვ / 24 კვ | უნდა შეესაბამებოდეს გამანაწილებელი სისტემის ნომინალურ ძაბვის კლასს. |
| რეიტინგული სიხშირე | 50 ჰც | უნდა შეესაბამებოდეს ენერგოსისტემის სიხშირეს. |
| რეიტინგული დენი | 630 ა / 1250 ა | განსაზღვრავს უწყვეტი დენის გადატანის შესაძლებლობას. |
| მოკლე ჩართვის გაწყვეტის დენი | 20 kA / 25 kA | მიუთითებს ამომრთველის გაუმართაობის დენის შეფერხების შესაძლებლობაზე. |
| პიკს გაუძლებს დენი | 50 kA / 63 kA | მნიშვნელოვანია მოკლევადიანი ელექტრომაგნიტური სტრესის შესაფასებლად. |
| ელვისებური იმპულსი უძლებს ძაბვას | 125 კვ / 145 კვ | მნიშვნელოვანია იზოლაციის კოორდინაციისა და გარდამავალი დაცვისთვის. |
| მექანიკური სიცოცხლე | 10000-მდე ოპერაცია | სასარგებლოა, როდესაც მოსალოდნელია ხშირი გადართვა. |
ანკიანგი-ის მიერ მოწოდებული პროდუქტის ინფორმაციაში მოცემულია 12 კვ და 24 კვ ნომინალური ძაბვის კონფიგურაციები, ნომინალური დენები 630 ა და 1250 ა და მოკლე ჩართვის სიმძლავრეები 20 კA და 25 კA შესაბამისი მოდელებისთვის.
ფაქტობრივი შერჩევა ყოველთვის უნდა ეფუძნებოდეს სისტემის სრულ დიზაინს, მოქმედ სტანდარტებს, დაცვის კოორდინაციას და პროექტის სპეციფიკურ მოთხოვნებს, ვიდრე ვივარაუდოთ, რომ ყველა კონფიგურაციას აქვს იდენტური რეიტინგები.
გარე კონსტრუქციის, ვაკუუმის შეფერხების და მუდმივი მაგნიტის მუშაობის კომბინაცია ამ მოწყობილობას შესაფერისს ხდის საშუალო ძაბვის გამოყენების ფართო სპექტრს.
ანკიანგი განსაზღვრავს კომუნალურ ქვესადგურებს, სადისტრიბუციო ქსელებს, სარკინიგზო ელექტროფიკაციას, სამთო მოპოვებას, სამრეწველო ენერგეტიკულ სისტემებს და განახლებადი ენერგიის დანადგარებს მისი გარე მუდმივი მაგნიტის ამომრთველის გამოყენების სფეროებს შორის.
სწორი ამომრთველი უნდა შეირჩეს ელექტრული სისტემით დაწყებული და არა პროდუქტის კატალოგით. შერჩევის პრაქტიკულმა პროცესმა შეიძლება თავიდან აიცილოს როგორც არასაკმარისი დაზუსტება, ასევე არასაჭირო გადაჭარბება.
ეს მიდგომა უფრო საიმედოა, ვიდრე ამომრთველის არჩევა მხოლოდ რეიტინგული მიმდინარე ან შესყიდვის ფასით. დაბალი საწყისი ღირებულება შეიძლება გახდეს ძვირი, თუ აღჭურვილობის შენარჩუნება რთულია, შეუთავსებელია საკონტროლო სისტემასთან ან არასწორად შეესაბამება ხარვეზის დონეს.
მიუხედავად იმისა, რომ მუდმივი მაგნიტის ამომრთველები შექმნილია მექანიკური მოვლის შესამცირებლად, დაბალი შენარჩუნება არ ნიშნავს ნულოვან შემოწმებას. საშუალო ძაბვის აღჭურვილობისთვის მნიშვნელოვანია დისციპლინირებული საოპერაციო პროგრამა.
გარე აღჭურვილობისთვის განსაკუთრებით მნიშვნელოვანია გარემოსდაცვითი შემოწმება. ტენიანობამ, დაბინძურებამ, კოროზიამ და მექანიკურმა დაზიანებამ შეიძლება თანდათან იმოქმედოს იზოლაციაზე და მუშაობის საიმედოობაზე მაშინაც კი, როცა თავად ამომრთველს აქვს მტკიცე დიზაინი.
ამიტომ პროფილაქტიკური ტექნიკური პროგრამა ფოკუსირებული უნდა იყოს სრულ ინსტალაციაზე და არა ამომრთველზე, როგორც იზოლირებულ კომპონენტად.

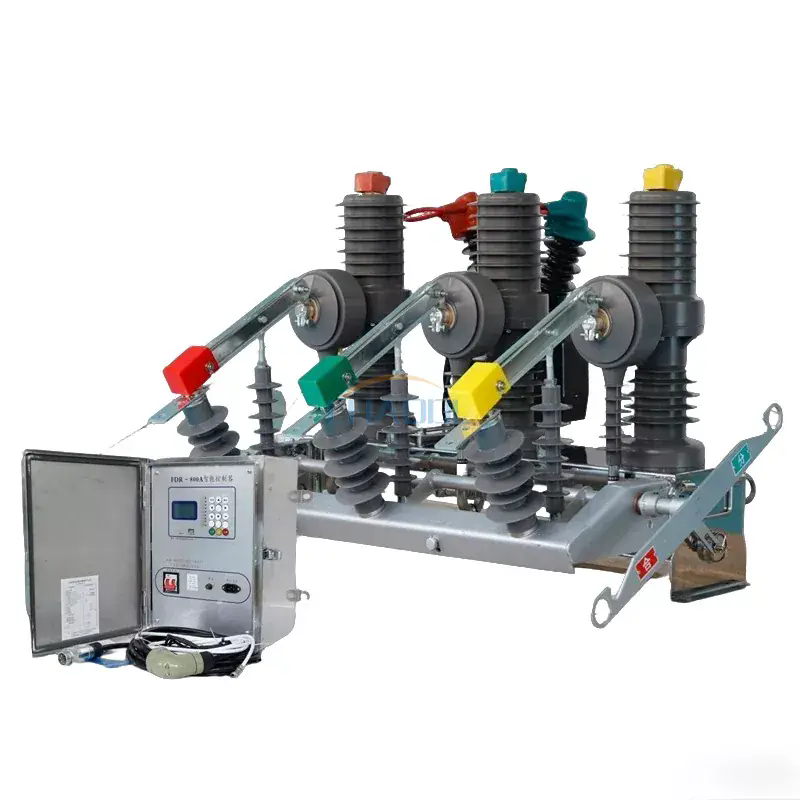

გარე მუდმივი მაგნიტის ამომრთველი არის საშუალო ძაბვის ამომრთველი, რომელიც აერთიანებს ვაკუუმის შეწყვეტას მუდმივ მაგნიტთან მუშაობის მექანიზმთან. იგი განკუთვნილია საიმედო გადართვისა და გაუმართაობისთვის გარე განაწილებისა და სამრეწველო ენერგოსისტემებში.
კონფიგურაცია დამოკიდებულია მწარმოებლისა და პროექტის მოთხოვნებზე. Anqiang-ის ZW32-12G და ZW32-24G პროდუქტების ოჯახი განკუთვნილია 12 კვ და 24 კვ საშუალო ძაბვის აპლიკაციებისთვის.
მექანიზმს შეუძლია შეამციროს მექანიკური სირთულე, უზრუნველყოს თანმიმდევრული გადართვის მოძრაობა, შეამციროს მექანიკური ცვეთა და უზრუნველყოს დაბალი ტექნიკური სამუშაოების მხარდაჭერა. ეს მახასიათებლები განსაკუთრებით ღირებულია მოწყობილობებისთვის, რომლებიც ექვემდებარება ხშირ გადართვას.
დიახ. სათანადოდ კონფიგურირებული ერთეული შეიძლება ინტეგრირებული იყოს განაწილების ავტომატიზაციასთან, SCADA-სთან, დისტანციურ მონიტორინგთან და ინტელექტუალურ დაცვის სისტემებთან. ზუსტი კომუნიკაციისა და კონტროლის კონფიგურაცია უნდა დადასტურდეს თითოეული პროექტისთვის.
დიახ. გარე მუდმივი მაგნიტის ამომრთველები შეიძლება გამოყენებულ იქნას მზის და ქარის ელექტროენერგიის განაწილების სისტემების საშუალო ძაბვის განყოფილებებში, სადაც მათი ძაბვა, დენი, შეფერხების შეფერხება, იზოლაცია და კონტროლის მახასიათებლები შეესაბამება ინსტალაციის მოთხოვნებს.
მექანიკური გამძლეობა დამოკიდებულია კონკრეტულ მოდელზე და სამუშაო პირობებზე. მოქმედი Anqiang სპეციფიკაცია ჩამოთვლის 10000-მდე ოპერაციის მექანიკურ სიცოცხლეს.
ზუსტი ტექნიკური რეკომენდაციისთვის, მიაწოდეთ სისტემის ძაბვა, ნომინალური დენი, მოკლე ჩართვის დონე, სიხშირე, ინსტალაციის გარემო, გადართვის მოვალეობა, კონტროლის ძაბვა, ავტომატიზაციის მოთხოვნები, სამონტაჟო მოწყობა და პროექტის ნებისმიერი მოქმედი სტანდარტი. ამ ინფორმაციის ადრეული მიწოდებამ შეიძლება შეამციროს სპეციფიკაციების ცვლილებები მოგვიანებით.
გარე მუდმივი მაგნიტის ამომრთველი უფრო მეტია, ვიდრე ჩვეულებრივი ჩამრთველი მოწყობილობა განსხვავებული ამძრავით. ვაკუუმის შეფერხების და მუდმივი მაგნიტის ფუნქციონირების კომბინაციით, იგი პასუხობს თანამედროვე საშუალო ძაბვის ქსელების რამდენიმე პრაქტიკულ მოთხოვნას: საიმედო გადართვა, შემცირებული მექანიკური სირთულე, დაბალი ტექნიკური მოთხოვნები, გარე ადაპტირება და თავსებადობა ელექტროენერგიის განაწილების სულ უფრო ავტომატიზირებულ სისტემებთან.
ყველაზე მნიშვნელოვანი პუნქტი მყიდველებისთვის არის ამომრთველის შესაბამისობა ფაქტობრივ ელექტრო მოვალეობასთან. საბოლოო გადაწყვეტილების მიღებამდე უნდა შეფასდეს ნომინალური ძაბვა, უწყვეტი დენი, მოკლე ჩართვის შეფერხების შესაძლებლობა, იზოლაციის დონე, გადართვის სიხშირე, გარემო პირობები, კონტროლის არქიტექტურა და ინსტალაციის მოთხოვნები.
ანკიანგი გთავაზობთ გარე მუდმივი მაგნიტის ამომრთველის გადაწყვეტილებებს საშუალო ძაბვის აპლიკაციებისთვის, კონფიგურაციებით, რომლებიც შექმნილია დაახლოებით 12 კვ და 24 კვ სისტემებით და აპლიკაციებით, დაწყებული სადისტრიბუციო ქსელებიდან და ქვესადგურებიდან სამრეწველო, რკინიგზის, სამთო და განახლებადი ენერგიის პროექტებამდე.
ეძებთ საიმედო გარე მუდმივი მაგნიტის ამომრთველს თქვენი საშუალო ძაბვის პროექტისთვის?გაუზიარეთ თქვენი სისტემის ძაბვა, ნომინალური დენი, ხარვეზის დონე, ინსტალაციის გარემო და კონტროლის მოთხოვნებიანკიანგიშესაფერისი კონფიგურაციის განსახილველად.დაგვიკავშირდითპროდუქტის ინფორმაციის, ტექნიკური მხარდაჭერისა და თქვენს აპლიკაციასთან შესაბამისი გადაწყვეტისთვის.
მნიშვნელოვანია:ამომრთველის შერჩევა და მონტაჟი უნდა განხორციელდეს კვალიფიციური ელექტრო პროფესიონალების მიერ და შესაბამისი ადგილობრივი სტანდარტების, სისტემის დაცვის მოთხოვნებისა და მწარმოებლის ტექნიკური დოკუმენტაციის შესაბამისად.
