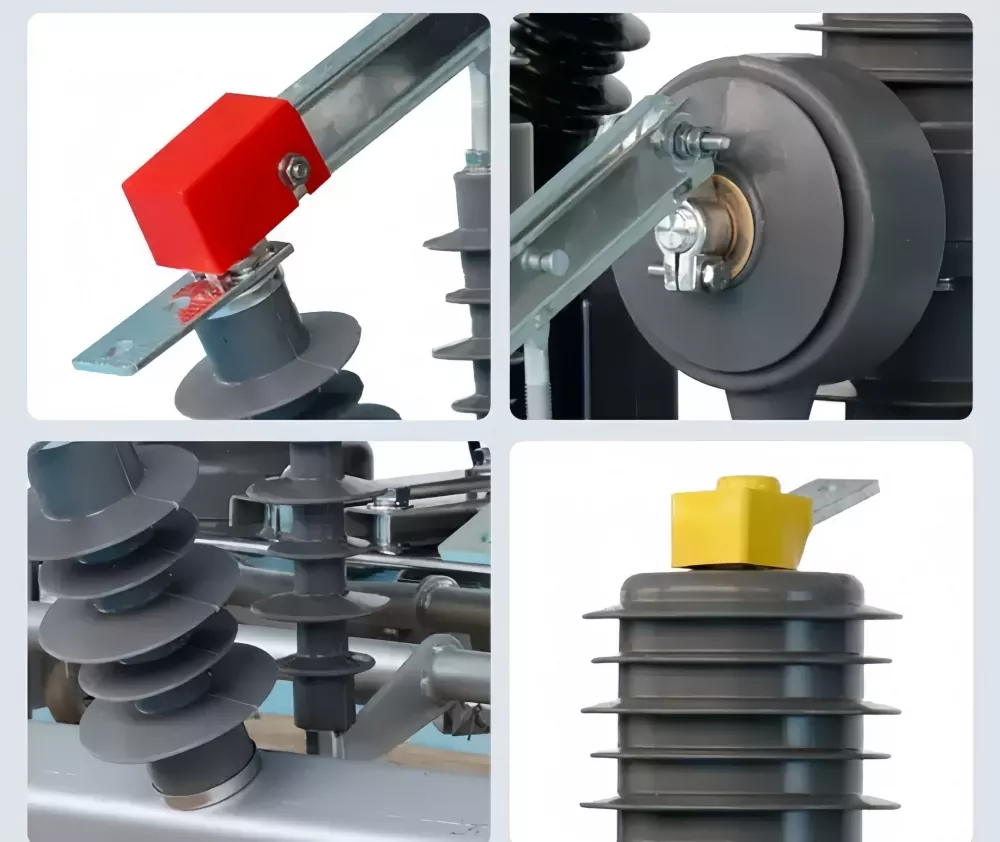

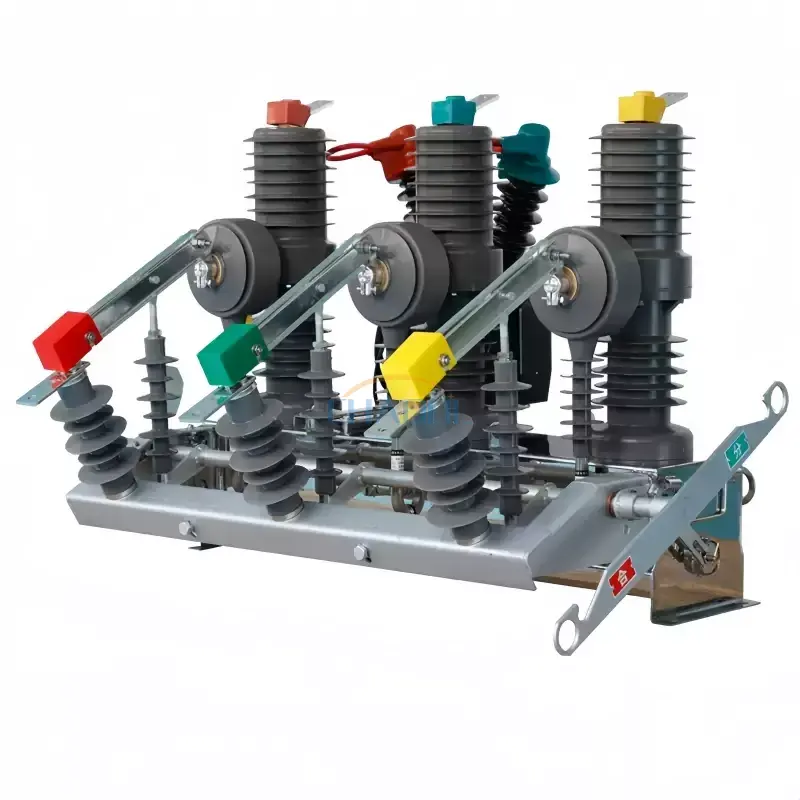

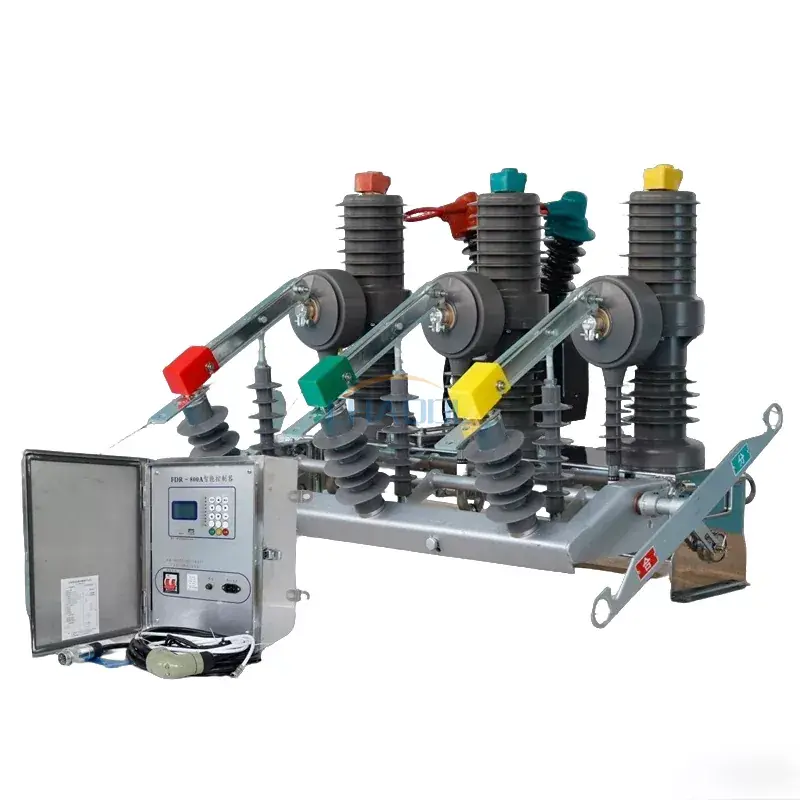

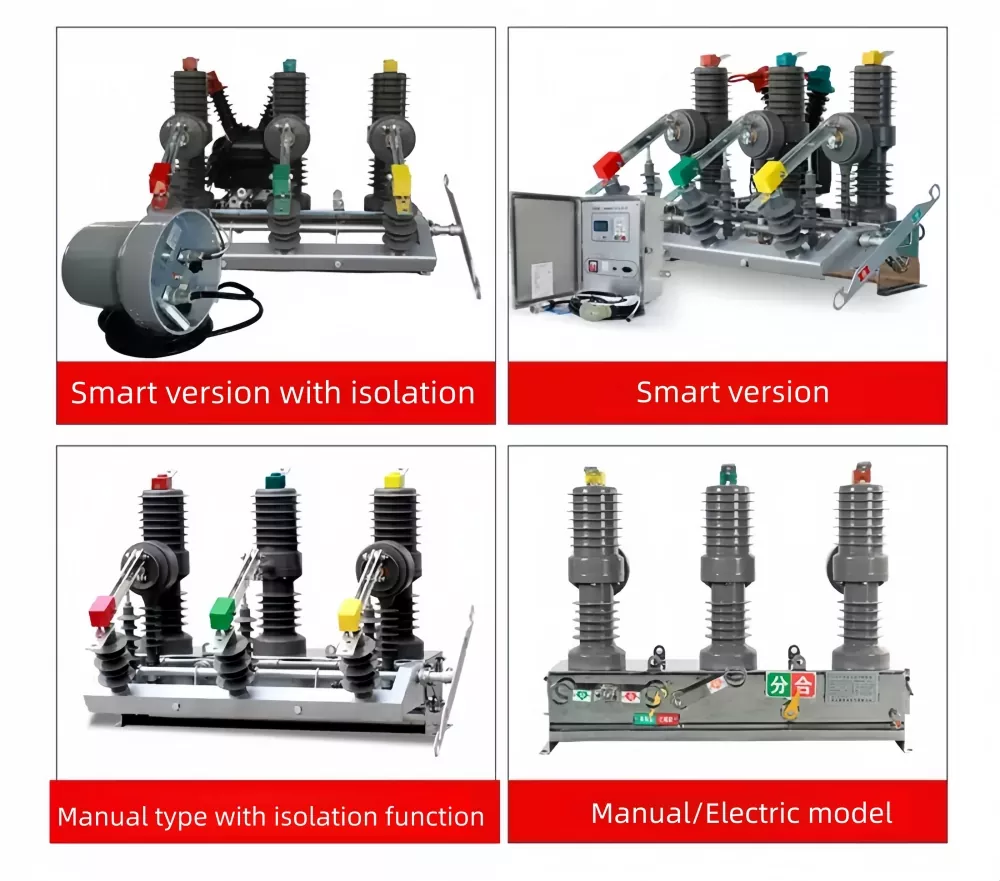

გარე მუდმივი მაგნიტის ამომრთველი

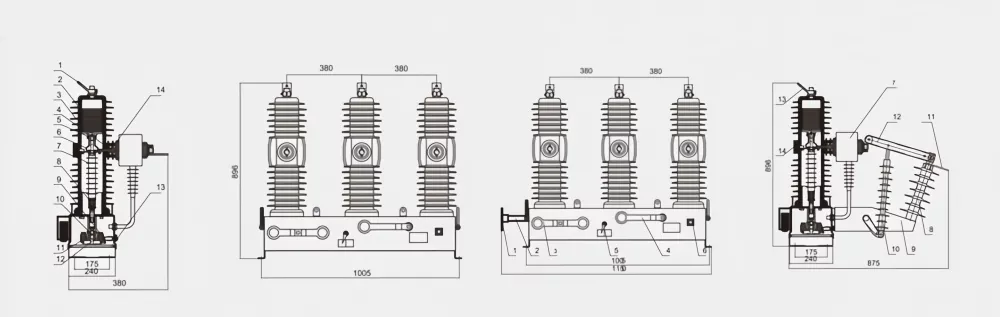

1-ზედა გასასვლელი

2-ვაკუუმ-გამწყვეტი

3-საიზოლაციო მილი

4-ქვედა გასასვლელი ხაზი

5-გამტარი კლიპი

6-რბილი კავშირი

7-საიზოლაციო გამწევ ღერო

8-კონტაქტური წნევის ზამბარა

9-გახსნის ზამბარა

10-დრაივერის დამაკავშირებელი დაფა

11-მექანიკის გამომავალი შახტი

12-სამოქმედო მექანიზმი

13-ინსტიტუციური ყუთი

14-დენის ტრანსფორმატორი

1-საოპერაციო სახელური

2-იზოლირებული spindle

3-ჩართვა ამომრთველის ხელით გახსნისა და დახურვის სახელური

4 ამომრთველი ენერგიის შესანახი სახელური

5-გამოყოფის და კომბინაციის ინსტრუქციები

6-გაყვანილობის შტეფსელი

7-დენის ტრანსფორმატორი

8-იზოლატორი

9-საიზოლაციო თარო

10-საიზოლაციო ნიმუშის ღერო

11-ტერმინალის ბლოკი (შესვლის მხარე)

12-საიზოლაციო დანა

13-ტერმინალის ბლოკი (გამომავალი დასასრული)

14-გამტეხი

პროექტის სახელი

პარამეტრის მნიშვნელობა

ნომინალური ძაბვა

12/24 კვ

რეიტინგული სიხშირე

50 ჰც

რეიტინგული დენი

630/1250A

რეიტინგული მოკლე ჩართვის გაწყვეტის დენი

20/25 კA

რეიტინგული პიკური გამძლეობის დენი (პიკური მნიშვნელობა)

50/63 კA

მოკლე ჩართვის რეიტინგული დენის პიკური მნიშვნელობა

50/63 კA

შეფასებული ოპერაციული თანმიმდევრობა

0-0.3s-CO-180s-CO

მექანიკური სიცოცხლე

10000 ჯერ

მოკლე ჩართვის შეფერხების რეიტინგული დენი და შეწყვეტის ოპერაციების რაოდენობა

20 ჯერ

1 წუთიანი სიმძლავრის სიხშირის გაუძლო ძაბვის ტესტი მეორადი წრედისთვის

2 კვ

ელვისებური იმპულსი უძლებს ძაბვის პიკს

125/145 კA

წონა

115 კგ
