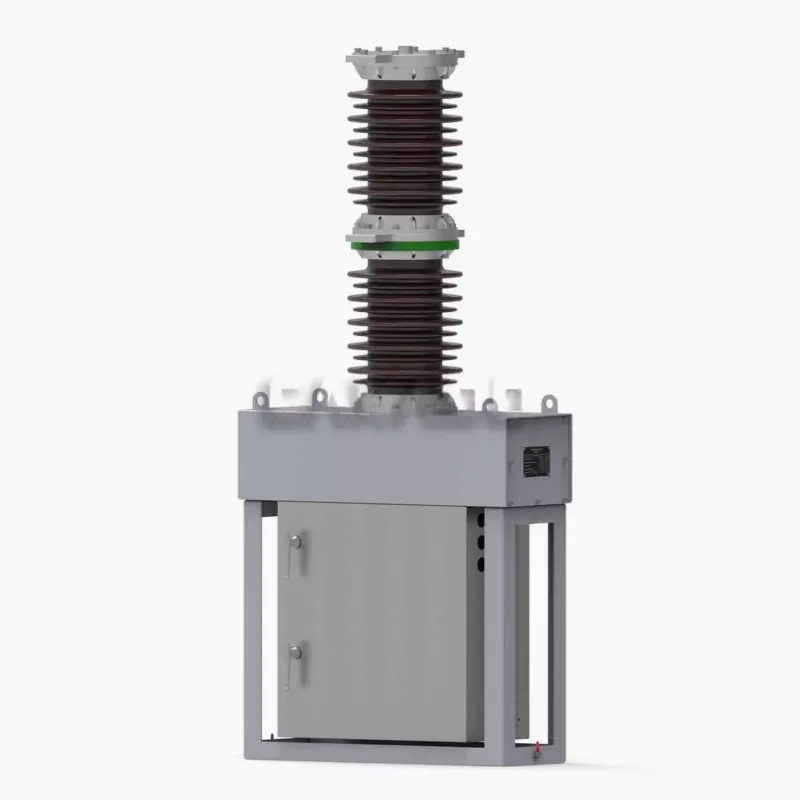

The27,5 კვ ცალპოლუს ვაკუუმ ამომრთველი(ZW7 სერია) სპეციალურად შექმნილია ელექტრიფიცირებული სარკინიგზო ელექტროგადამცემი სისტემებისთვის, სადაც გადამრთველის საიმედო შესრულება და მაღალი ხარვეზების შეფერხების შესაძლებლობა გადამწყვეტია. იგი ფართოდ გამოიყენება წევის ელექტრო ქსელებში, რომლებიც მუშაობენ 27,5 კვტ-ზე, რაც გვთავაზობს სტაბილურ მუშაობას ხშირი გადართვისა და მკაცრი გარე პირობებში.
შექმნილია ვაკუუმური რკალის ჩაქრობის კამერით და კომპაქტური ერთპოლუსიანი სტრუქტურით27,5 კვ ცალპოლუს ვაკუუმ ამომრთველიუზრუნველყოფს ხარვეზის დენების სწრაფ შეწყვეტას, ხოლო ტექნიკური მოთხოვნების მინიმუმამდე შემცირებას. მისი მსუბუქი დიზაინი ხდის მას შესაფერისს ბოძზე და ქვესადგურზე მიმწოდებლის აპლიკაციებისთვის.
ZW7 ერთპოლუსიანი ამომრთველის ტექნიკური პარამეტრები
|
პარამეტრის სახელი |
რიცხვითი მნიშვნელობა |
|
რეიტინგული ძაბვა |
27.5 კვ |
|
რეიტინგული სიხშირე |
50 ჰც |
|
რეიტინგული მიმდინარე |
630/1250/1600/2000/2500 ა |
|
რეიტინგული მოკლე ჩართვის გაწყვეტის დენი |
20/25/31.5 KA |
|
მოკლე ჩართვის რეიტინგული დენი (პიკი) |
50/63/80 KA |
|
რეიტინგული დინამიური სტაბილურობის დენი (პიკი) |
50/63/80 KA |
|
რეიტინგული თერმული სტაბილურობის დენი (RMS) |
20/25/31.5 KA |
|
რეიტინგული მოკლე ჩართვის გაწყვეტის მიმდინარე დრო |
30 ჯერ |
|
რეიტინგული თერმული სტაბილურობის დრო |
4 წმ |
|
რეიტინგული ოპერაციული თანმიმდევრობა |
CO-0.3S-CO-180s-CO |
|
მექანიკური სიცოცხლე |
10000 ჯერ |
|
დასაშვები საკონტაქტო აცვიათ სისქე |
4 მმ |
|
მეორადი ჩართვა 1-წუთიანი სიმძლავრე-სიხშირის გაუძლო ძაბვა |
2 კვ |
|
წონა |
500/750 კგ |
ZW7 ერთპოლუსიანი ამომრთველის მექანიკური პარამეტრები
|
სახელი |
რიცხვითი მნიშვნელობა |
|
გასუფთავება ღია კონტაქტებს შორის |
18±1 მმ |
|
დაუკავშირდით ზედმეტ მოგზაურობას |
4 ±1 მმ |
|
ინტერფაზური ცენტრის მანძილი |
700±1 .5მმ |
|
კონტაქტის დახურვის დრო |
≤5 ms |
|
სამფაზიანი ჩართვა-გამორთვის ასინქრონულობა |
≤2 ms |
|
გახსნის დრო |
≤50ms |
|
დახურვის დრო (ელექტრო დახურვა) |
≤100ms |
|
გახსნის საშუალო სიჩქარე |
1,4-1,8მ/წმ |
|
დახურვის საშუალო სიჩქარე |
0,9-1,1 მ/წმ |
|
თითოეული ფაზის გამტარ მიკროსქემის წინააღმდეგობა |
≤50 μΩ |
ZW7 სერიის 27,5 კვ ერთპოლუსიანი ვაკუუმის ამომრთველი იღებს მოდულურ სტრუქტურას, რომელიც შედგება ვაკუუმის შეწყვეტისგან, მაღალი სიმტკიცის კომპოზიტური ან ფაიფურის იზოლატორებისგან, ზამბარის მუშაობის მექანიზმისგან და ინტეგრირებული დენის ტრანსფორმატორებისგან. კომპაქტური კონფიგურაცია ამცირებს სამონტაჟო სივრცეს, ხოლო ინარჩუნებს ელექტრული იზოლაციის შესანიშნავი შესრულებას.
მისი დალუქული ბოძის დიზაინი აუმჯობესებს წინააღმდეგობას ტენიანობის, მტვრისა და დაბინძურების მიმართ, რაც შესაფერისს ხდის გრძელვადიანი გარე სარკინიგზო აპლიკაციებისთვის მინიმალური ტექნიკური მოთხოვნებით.
1. ელექტრიფიცირებული რკინიგზის წევის ელექტრომომარაგების სისტემები (27,5 კვ საჰაერო ხაზები);
2. ურბანული სარკინიგზო ტრანზიტის მიმწოდებელი და სექციური აპლიკაციები;
3. ქვესადგურები, გადართვის სადგურები და საჰაერო ხაზების დაცვის სისტემები;
4. სარკინიგზო ინფრასტრუქტურის განახლება და ნავთობისგან თავისუფალი რეტროფიტის პროექტები;
-ის მონტაჟი27,5 კვ ცალპოლუს ვაკუუმ ამომრთველიჩვეულებრივ შესრულებულია კომუნალურ ბოძებზე ან ფოლადის კოშკებზე. სათანადო დამიწება და განლაგება აუცილებელია ოპერაციული სტაბილურობის უზრუნველსაყოფად.
ინსტალაციის შემდეგ, სისტემის ინტეგრაციამდე უნდა დასრულდეს ფუნქციური ტესტირება გახსნის/დახურვის ფუნქციონირებისა და დროის დამოწმების ჩათვლით.
Q1: რა არის 27.5 კვ ერთპოლუსიანი ვაკუუმ ამომრთველის ძირითადი გამოყენება?
პასუხი: იგი ძირითადად გამოიყენება ელექტრიფიცირებულ სარკინიგზო ენერგეტიკულ სისტემებში 27.5 კვ წევის მიმწოდებლების და საჰაერო ხაზების გადართვისა და დასაცავად.
Q2: რატომ გამოიყენება ვაკუუმური ტექნოლოგია ამ ამომრთველში?
პასუხი: ვაკუუმის შეფერხება უზრუნველყოფს რკალის სწრაფ ჩაქრობას, მაღალ დიელექტრიკულ სიძლიერეს და ხანგრძლივ ელექტრული სიცოცხლეს, რაც მას იდეალურს ხდის ხშირი ოპერაციებისთვის.
Q3: შეიძლება თუ არა მისი გამოყენება რეტროფიტის პროექტებისთვის?
პასუხი: დიახ, იგი ფართოდ გამოიყენება ზეთიდან ვაკუუმამდე გაუმჯობესებისას მისი კომპაქტური სტრუქტურისა და ზეთისგან თავისუფალი დიზაინის გამო.
Q4: რა გარემოებისთვის არის შესაფერისი?
A: იგი განკუთვნილია გარე სარკინიგზო გარემოსთვის, მათ შორის მაღალი ტენიანობა, დაბინძურება და ტემპერატურის ფართო ცვალებადობა.
Q5: სჭირდება თუ არა მას რეგულარული მოვლა?
A: ტექნიკური მოთხოვნები მინიმალურია მისი დალუქული ვაკუუმის შეფერხების და გამძლე მექანიკური სტრუქტურის გამო.
