126KV გარე SF6 ამომრთველი

126KV გარე SF6 ამომრთველი (მოდელი LW36-126) არის მაღალი ძაბვის გადამცემი კლასის გადართვის მოწყობილობა, რომელიც შექმნილია ელექტრო ქსელის ქვესადგურებისთვის, კომუნალური გადამცემი სისტემებისთვის და ფართომასშტაბიანი სამრეწველო ელექტრო ქსელებისთვის. იგი ფართოდ გამოიყენება დატვირთვის დენის, გადატვირთვის დენისა და მოკლე ჩართვის დენის კონტროლის, დაცვისა და გადართვისთვის, ასევე შეუძლია ფუნქციონირდეს, როგორც შეკვრის ამომრთველი ურთიერთდაკავშირებულ ენერგოსისტემებში.

ეს 126KV გარე SF6 ამომრთველი იყენებს გოგირდის ჰექსაფტორიდის (SF6) გაზს, როგორც რკალის ჩაქრობას და საიზოლაციო საშუალებას, შერწყმულია ერთ სვეტთან, ერთ ბოძზე ცალ შესვენებასთან. შეფერხების დროს, თვითენერგეტიკული რკალის ჩაქრობის პრინციპი წარმოქმნის მაღალსიჩქარიანი გაზის ნაკადს რკალის კამერის შიგნით, რათა ეფექტურად გაცივდეს და ჩააქროს რკალი, რაც უზრუნველყოფს სტაბილურ რღვევას მაღალი დეფექტის პირობებში.

აღჭურვილია CT-ზე მომუშავე საავტომობილო ზამბარის მუშაობის მექანიზმით და სამსაფეხურიანი მექანიკური შემაერთებელი სისტემით, LW36-126 გთავაზობთ გადართვის ზუსტ შესრულებას, მაღალ მექანიკურ საიმედოობას და შესანიშნავ გრძელვადიან ოპერაციულ სტაბილურობას მოთხოვნად გარე გარემოში.

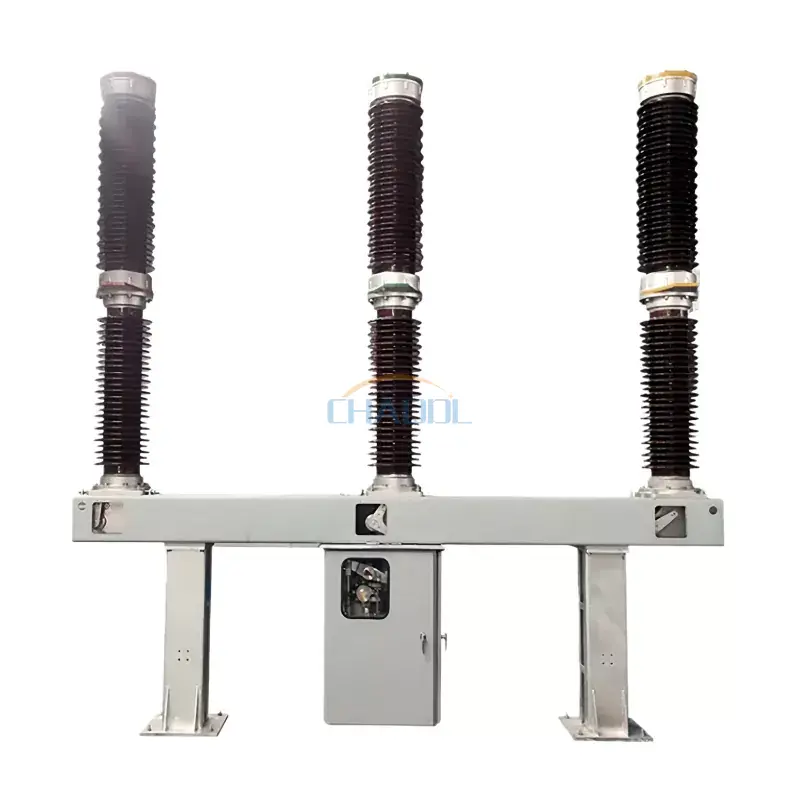

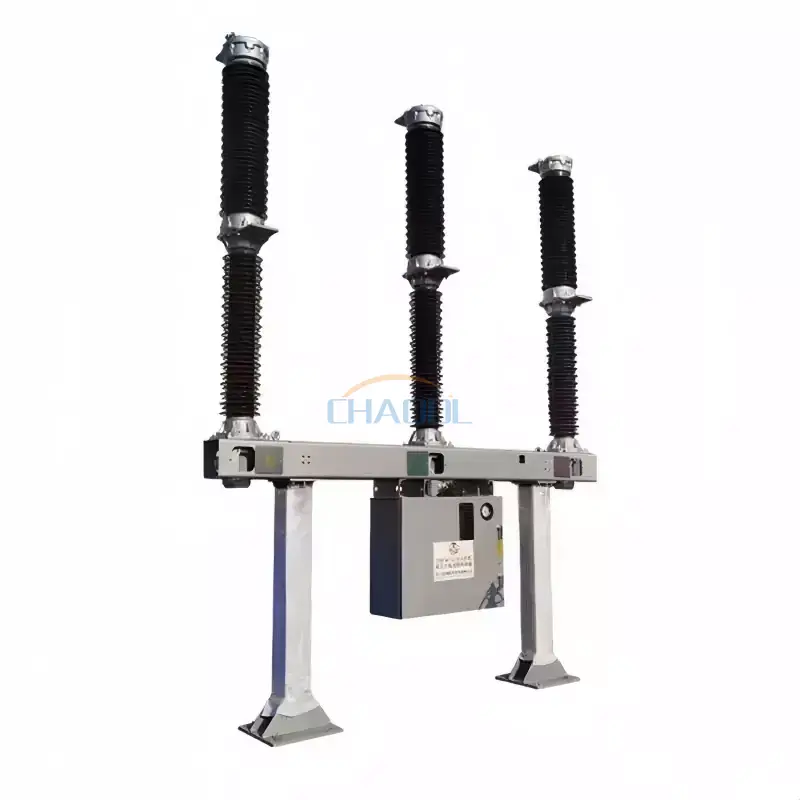

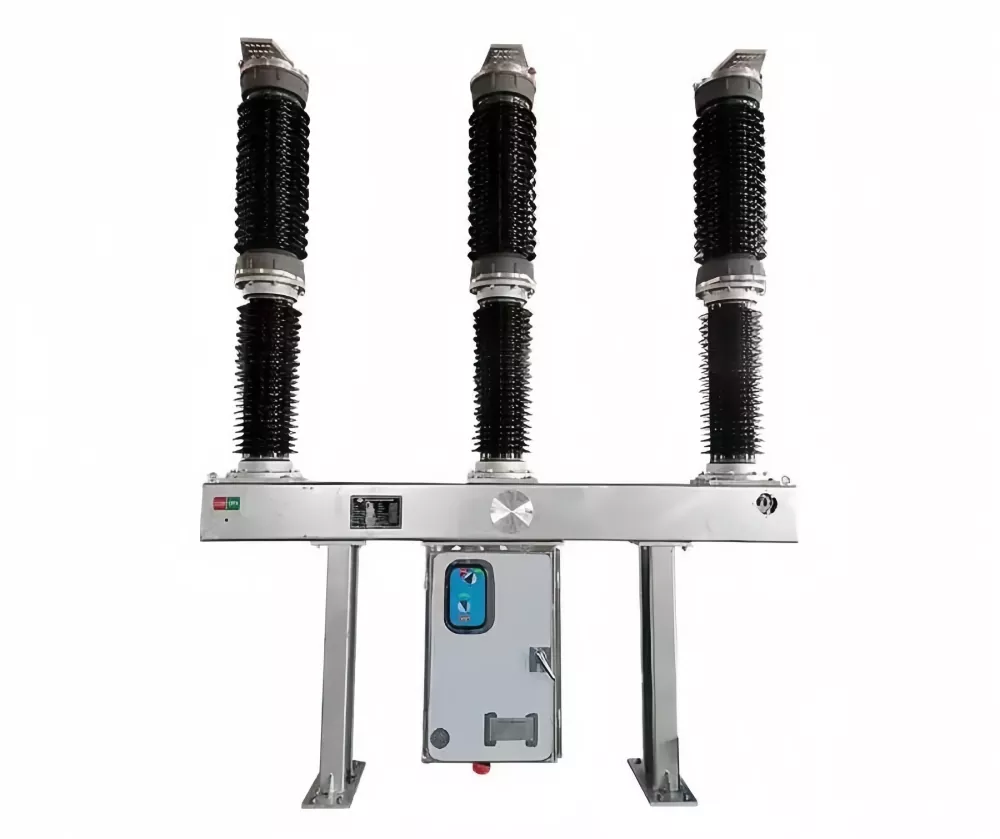

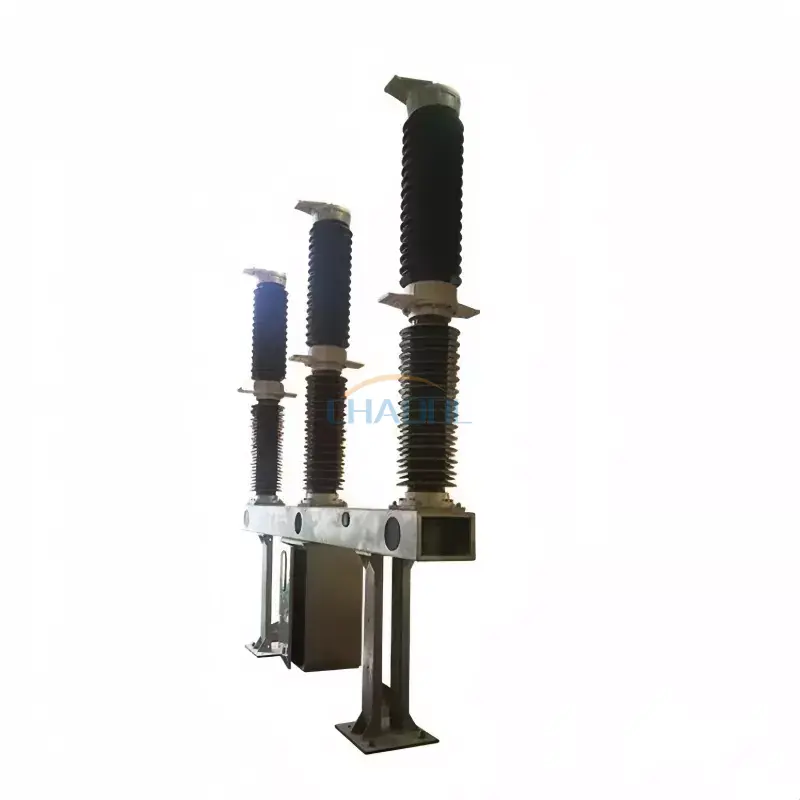

პროდუქტის გარეგნობა

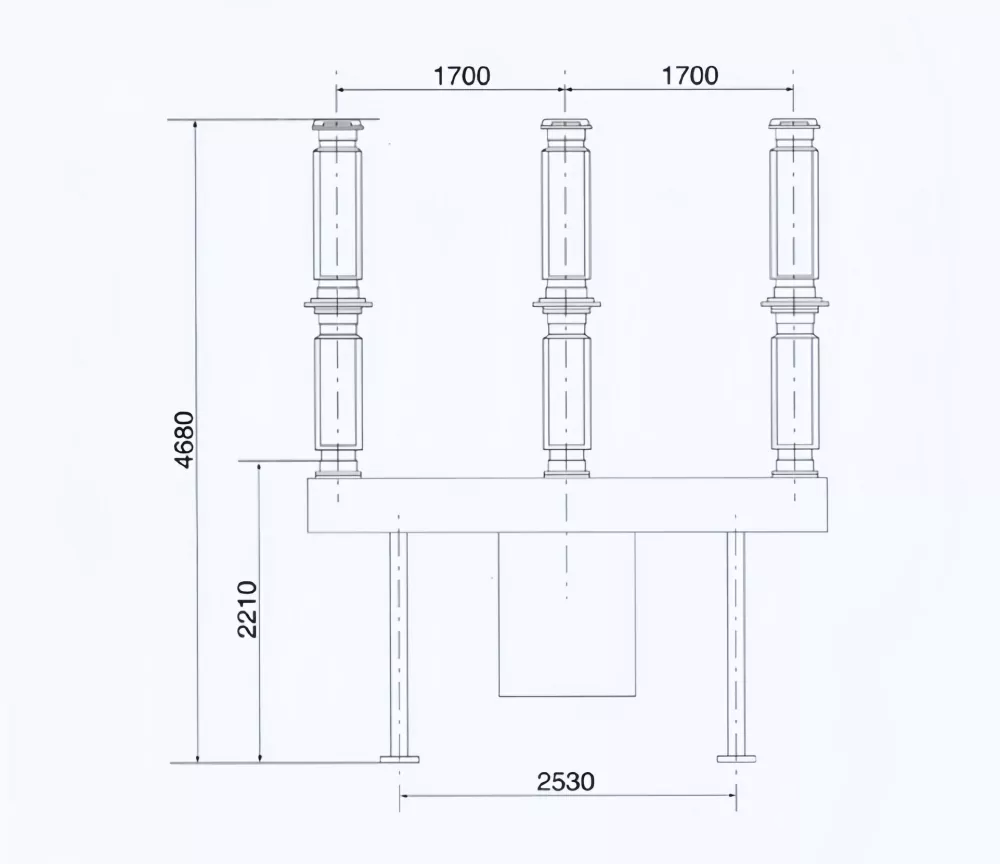

პროდუქტის ზომების დიაგრამა

საოპერაციო გარემო

• სამონტაჟო სიმაღლე: ≤ 3000 მეტრი ზღვის დონიდან
• გარემოს ტემპერატურა: -30°C-დან +40°C-მდე
• ქარის მაქსიმალური სიჩქარე: ≤ 34 მ/წმ
• დაბინძურების დონე: III კლასი (25 მმ/კვ)

ტექნიკური პარამეტრები

პროდუქტის მახასიათებლები

• გაფართოებული SF6 გაზის იზოლაცია უზრუნველყოფს რკალის შესანიშნავ ჩაქრობას და დიელექტრიკულ მუშაობას.
• ერთსვეტიანი, ერთჯერადი ბოძების დიზაინი ამცირებს მექანიკურ სირთულეს და აუმჯობესებს საიმედოობას.
• მაღალი გამანადგურებელი სიმძლავრე 40 kA-მდე გადაცემის დონის შეფერხების შეფერხებისთვის.
• CT-ზე მომუშავე ზამბარის მუშაობის მექანიზმი უზრუნველყოფს სტაბილურ და ზუსტ გადართვის მუშაობას.
• ვარგისია მკაცრი გარე გარემოსთვის, ძლიერი გამძლეობით დაბინძურების, ქარის და ტემპერატურის ცვალებადობის მიმართ.
• ხანგრძლივი მექანიკური სიცოცხლე ქსელის ოპერატორებისთვის დაბალი ტექნიკური მოთხოვნებით.
• თავსებადია თანამედროვე ქვესადგურის ავტომატიზაციისა და დისტანციური მართვის სისტემებთან.

პროდუქტის სტრუქტურა და მუშაობის პრინციპი

126KV გარე SF6 ამომრთველი შედგება SF6 გაზით სავსე რკალის ჩაქრობის კამერისგან, დენის ტრანსფორმატორის ინტეგრაციისგან, ოპერაციული მექანიზმისგან, საიზოლაციო დამხმარე სტრუქტურისა და ფოლადის სამაგრის სისტემისგან. SF6 გაზი მოქმედებს როგორც საიზოლაციო და რკალის ჩაქრობის საშუალება, უზრუნველყოფს მაღალ დიელექტრიკულ სიძლიერეს და სწრაფ აღდგენას შეფერხების შემდეგ.

გაუმართაობის პირობებში, მოქმედი მექანიზმი ამოძრავებს მოძრავ კონტაქტს განცალკევებამდე, წარმოქმნის მაღალსიჩქარიან SF6 გაზის ნაკადს რკალის პალატაში. ეს ჰაერის ნაკადი სწრაფად აგრილებს და დეიონირებს რკალს, რაც უზრუნველყოფს მაღალი ძაბვის დეფექტების დენების უსაფრთხო შეწყვეტას. სამსაფეხურიანი მექანიკური შემაერთებელი სისტემა უზრუნველყოფს ბოძების სინქრონიზებულ მუშაობას და მაღალი რღვევის კონსისტენციას.

აპლიკაციები

• მაღალი ძაბვის გადამცემი ქვესადგურები
• ელექტრო ქსელის ურთიერთდაკავშირების სისტემები
• კომუნალური გადამცემი და გამანაწილებელი ქსელები
• ჰიდროელექტროსადგურები და თბოელექტროსადგურები
• სამრეწველო მაღალი ძაბვის ენერგოსისტემები
• ფართომასშტაბიანი ინფრასტრუქტურული და ენერგეტიკული პროექტები
• სარკინიგზო და სატრანსპორტო ენერგოსისტემები

ხშირად დასმული კითხვები

რა არის ა126KV გარე SF6 ამომრთველიგამოიყენება?

იგი გამოიყენება გადამცემ ქსელებში მაღალი ძაბვის ელექტრული დენების შეწყვეტისა და კონტროლისთვის, ქვესადგურების და ენერგოსისტემების უსაფრთხო მუშაობის უზრუნველსაყოფად ხარვეზების ან გადართვის ოპერაციების დროს.

რატომ გამოიყენება SF6 გაზი ამომრთველებში?

SF6 გაზს აქვს შესანიშნავი საიზოლაციო და რკალის ჩაქრობის თვისებები, რაც იძლევა მაღალი ძაბვის დეფექტების დენების ეფექტურ შეწყვეტას, კომპაქტური მოწყობილობის ზომის შენარჩუნებისას.

არის LW36-126 შესაფერისი გარე ინსტალაციისთვის?

დიახ. The126KV გარე SF6 ამომრთველისპეციალურად შექმნილია გარე ქვესადგურებისთვის და შეუძლია საიმედოდ იმუშაოს მკაცრი გარემო პირობებით.

რა უპირატესობა აქვს ტრადიციულ ამომრთველებთან შედარებით?

ნავთობზე დაფუძნებულ ამომრთველებთან შედარებით, SF6 ამომრთველები გვთავაზობენ უფრო მაღალ საიმედოობას, დაბალ მოვლას, რკალის უფრო სწრაფ ჩაქრობას და უკეთეს შესრულებას მაღალი ძაბვის პირობებში.
