66KV ტანკის ტიპი SF6 ამომრთველი

66KV ტანკის ტიპის SF6 ამომრთველი, მოდელი LW36-66, გამოიყენება 66KV (126KV) ელექტროგადამცემი და განაწილების სისტემებში 50Hz სამფაზიანი AC ნომინალური სიხშირით. ის ასევე შეიძლება გამოვიყენოთ როგორც ჰალსტუხი და კონდენსატორის ბანკების გადართვისთვის. ამ SF6 ამომრთველს აქვს კომპაქტური სტრუქტურა, მცირე კვალი და მოითხოვს მინიმალურ სამონტაჟო სამუშაოებს.  ის ასევე აკმაყოფილებს ზეთის გარეშე გადართვის მოთხოვნებს და აქვს 10000-მდე ოპერაციის მექანიკური ვადა.

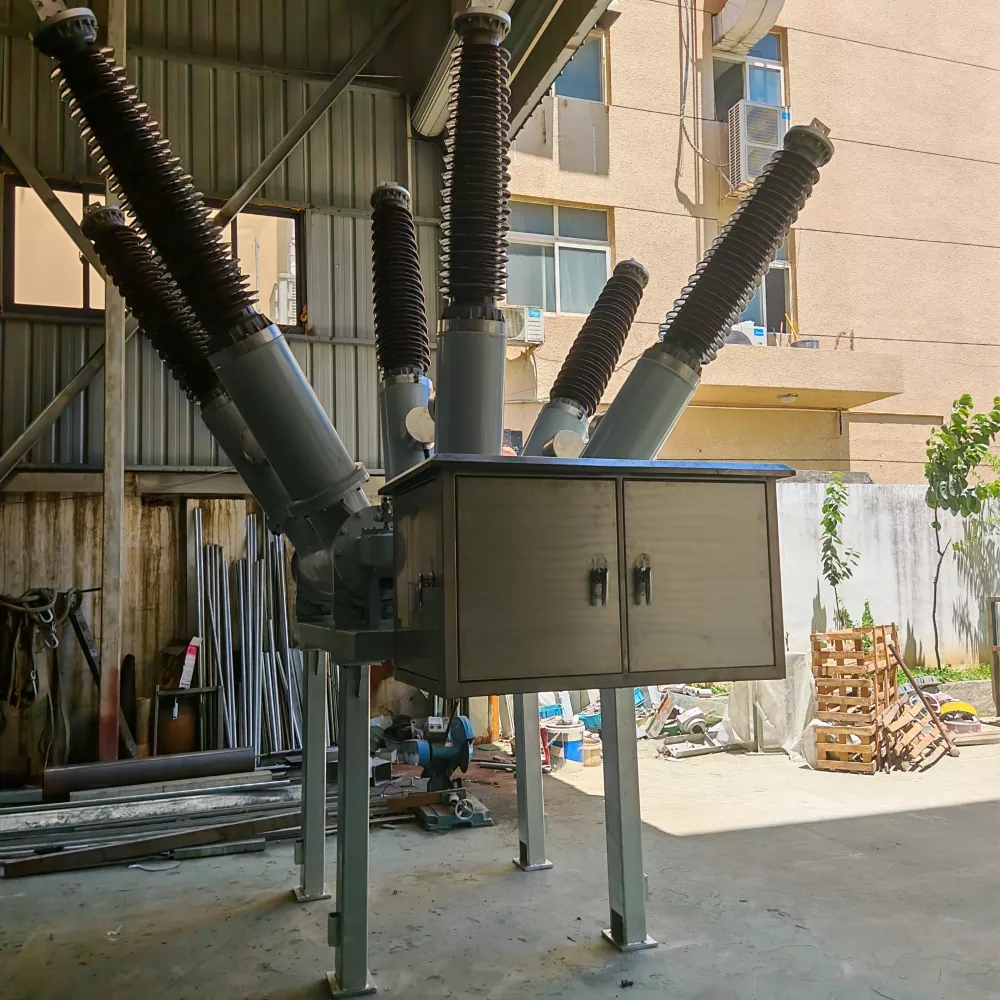

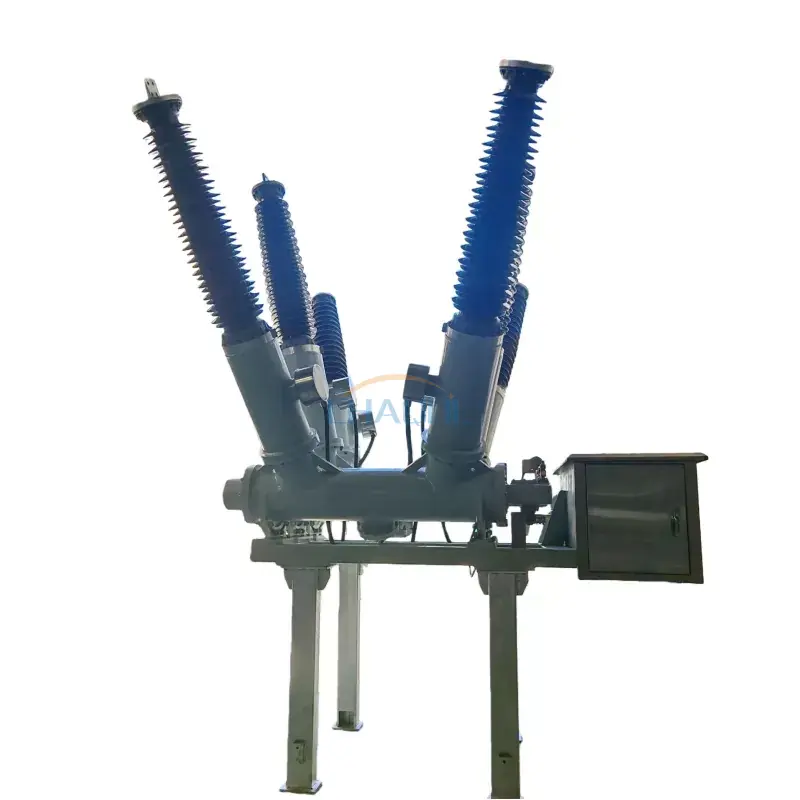

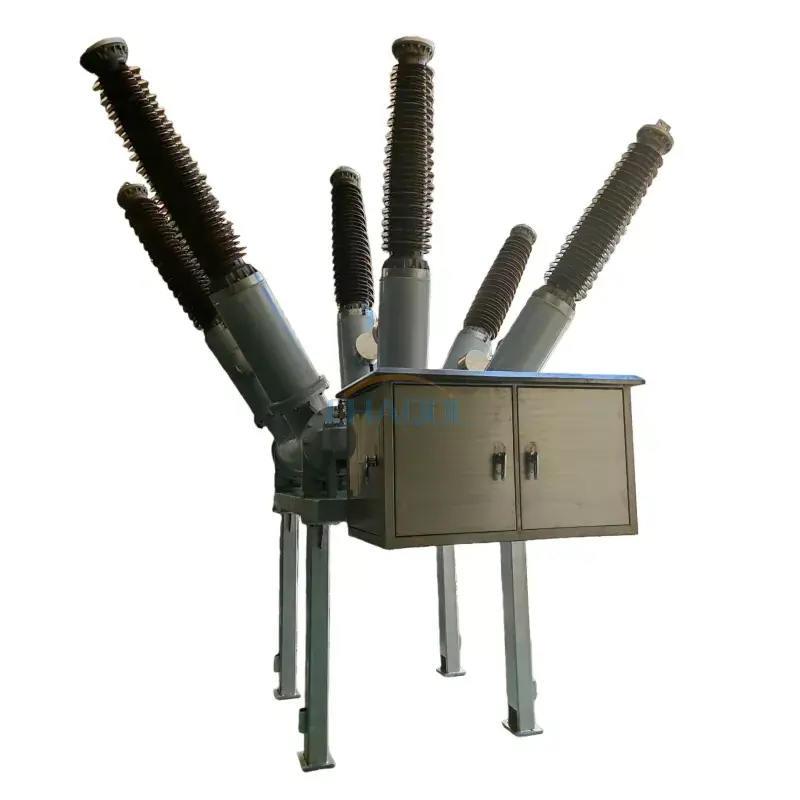

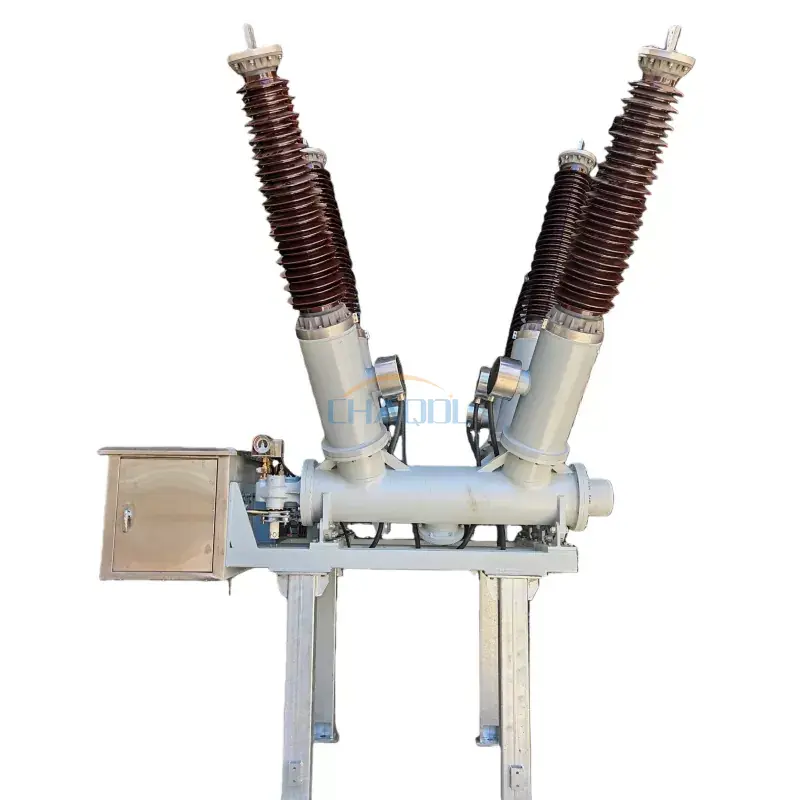

პროდუქტის რეალური ფოტო

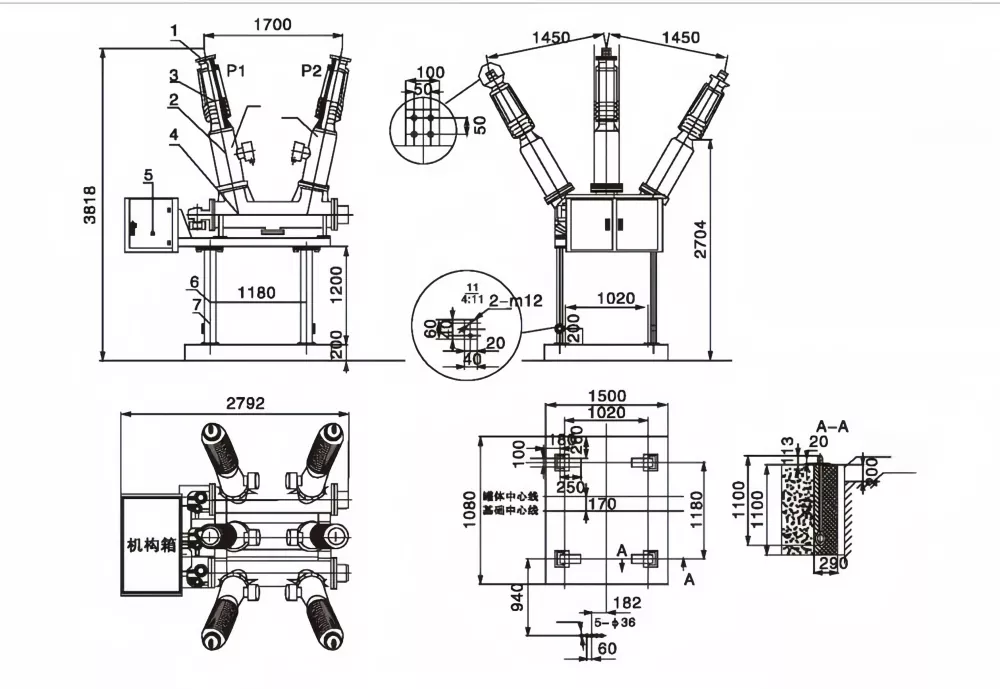

პროდუქტის ზომების დიაგრამა

1. ერთფაზიანი ტერმინალის ბლოკი (ვერცხლით მოოქროვილი ალუმინი)

2. 66KV გამავალი ბუჩქი (მაღალი სიმტკიცის ალუმინის ფაიფური)

3. ჩამონტაჟებული კომპიუტერული ტომოგრაფი (გამტარი ტიპის ბუჩქი)

4. რკალის ჩაქრობის კამერა (იატაკზე დამონტაჟებული ავზის ტიპი)

5. მექანიზმის ყუთი (მათ შორის მოქმედი მექანიზმი და მეორადი პანელი)

6. არხის ფოლადის საყრდენი (120 მმ)

7. მიწისქვეშა ბლოკი (4 ლოკაცია)

პროდუქტის მახასიათებლები

1. პროდუქტის ძლიერი შესრულება, მაღალი რეიტინგული დენის გამტარუნარიანობა, რომელიც აღწევს 3150A.

2. პროდუქტის ხანგრძლივი სიცოცხლე, 31.5kA*24 ციკლის ელექტრული ვადა და 10000 ციკლის მექანიკური სიცოცხლე.

3. საიმედო დალუქვა, SF6 წლიური გაჟონვის მაჩვენებელი <0.5%.

4. 66KV ტანკის ტიპის SF6 ამომრთველი შესაფერისია მკაცრი სამუშაო გარემოსთვის, მათ შორის IV დაბინძურების დონეები და ტემპერატურა -40°C-დან +40°C-მდე.

ტექნიკური მახასიათებლები

ამომრთველის ტექნიკური მახასიათებლები

ინსტიტუციური ტექნიკური პარამეტრები
