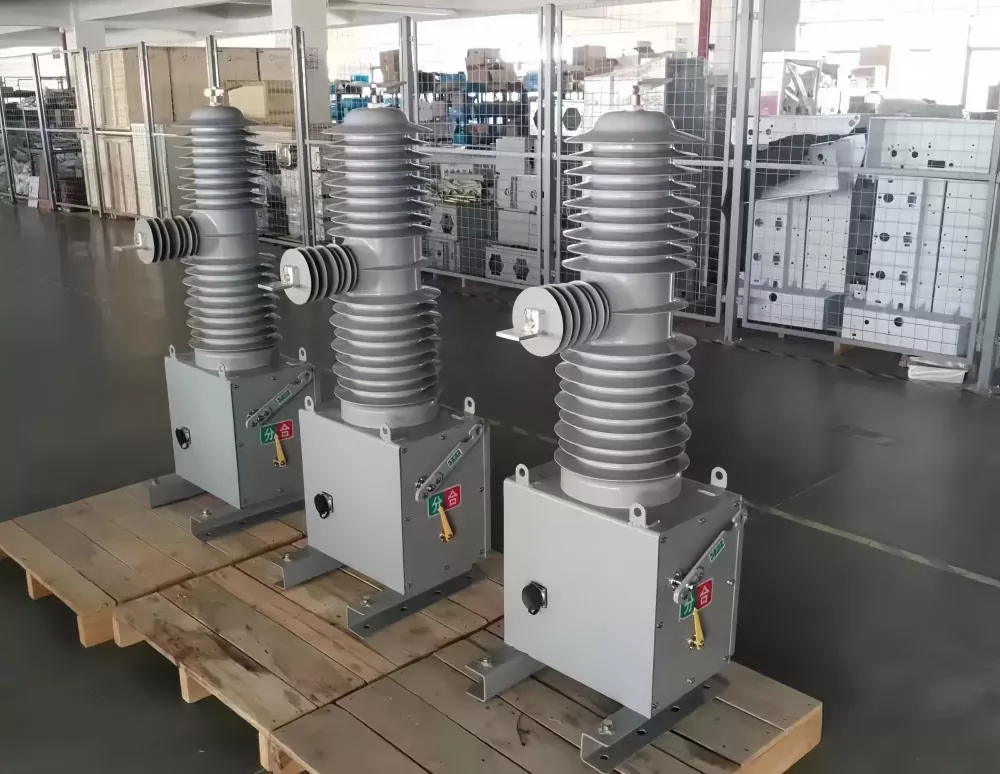

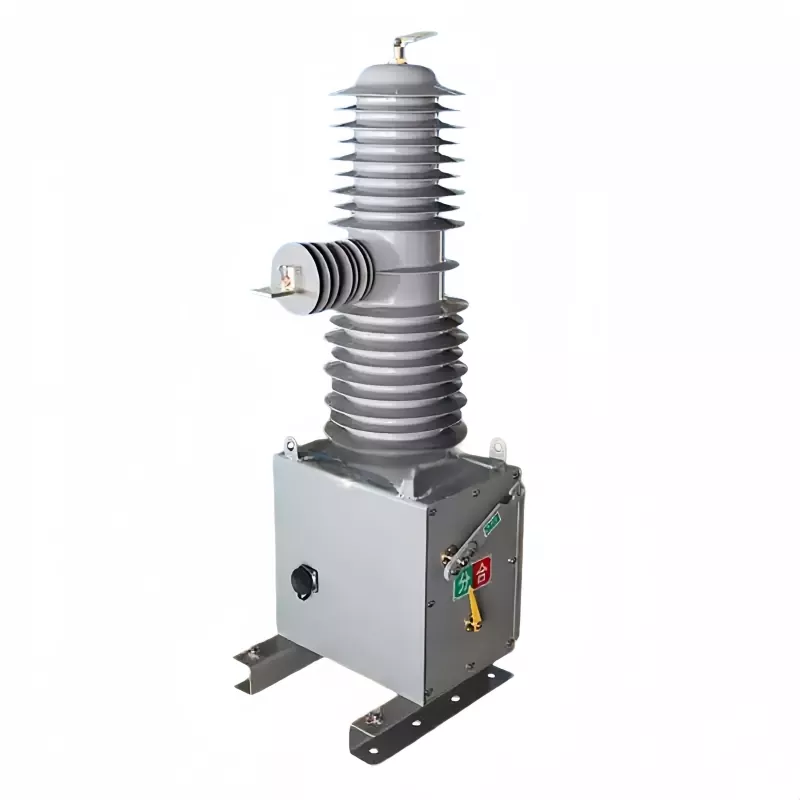

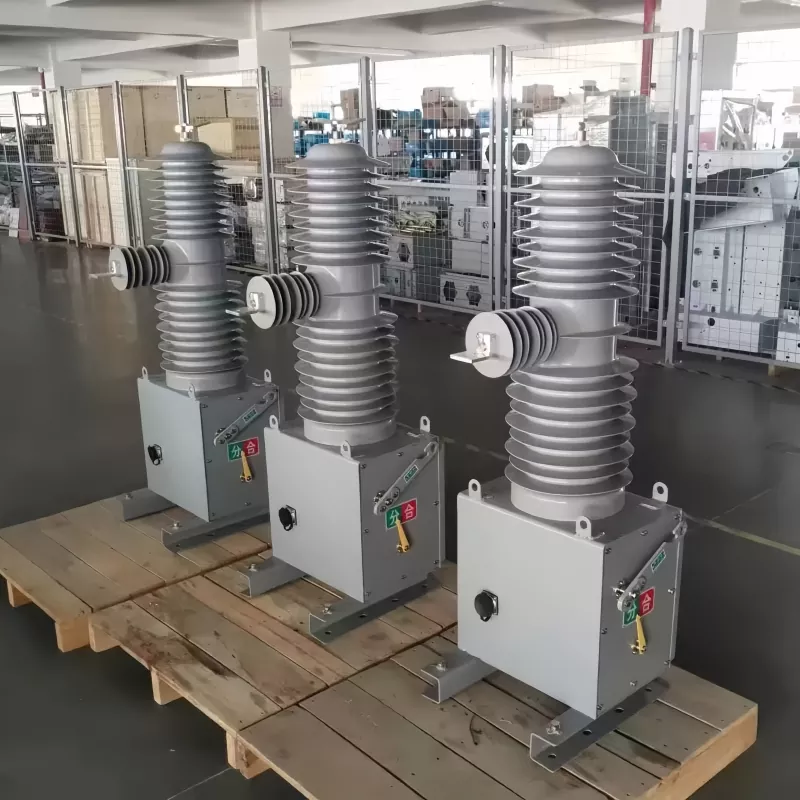

The33 კვ ერთპოლუსიანი გარე ამომრთველიგანკუთვნილია საშუალო ძაბვის ოვერჰედის განაწილების სისტემებში საიმედო გადართვისა და დაცვისთვის. იგი ფართოდ გამოიყენება დატვირთვის დენის, დეფექტის დენის და მოკლე ჩართვის პირობების შესაწყვეტად თანამედროვე ელექტრო ქსელებში. მყარი გარე სტრუქტურით და რკალის ჩაქრობის ოპტიმიზებული ფუნქციით, ეს მოწყობილობა უზრუნველყოფს სტაბილურ მუშაობას მკაცრი გარემო პირობებშიც კი.
აგებულია მუდმივი მაგნიტის მოქმედი მექანიზმით და მაღალი სიმტკიცის საიზოლაციო კომპონენტებით33 კვ ერთპოლუსიანი გარე ამომრთველიუზრუნველყოფს სწრაფ რეაგირებას, ხანგრძლივ მომსახურებას და მინიმალურ ტექნიკურ მოთხოვნებს, რაც მას შესაფერისს ხდის კომუნალური ქსელების, ქვესადგურების და სამრეწველო ელექტროგადამცემი სისტემებისთვის.
|
პროექტი |
რიცხვითი მნიშვნელობა |
|
რეიტინგული ძაბვა |
35 კვ |
|
რეიტინგული მიმდინარე |
630/1250A |
|
რეიტინგული სიხშირე |
50/60 ჰც |
|
1 წუთი სიმძლავრე-სიხშირის გაუძლო ძაბვა |
80/95 კვ |
|
ელვისებური იმპულსის გაუძლო ძაბვას (პიკი) |
185 კვ |
|
რეიტინგული მოკლე ჩართვის გაწყვეტის დენი |
20/25/31,5 კA |
|
მოკლე ჩართვის რეიტინგული დენი (პიკი) |
80 კA |
|
რეიტინგული პიკის გაუძლო დენი |
80 კA |
|
4S მოკლე ხანგრძლივობის გაუძლო დენი |
31,5 კA |
|
რეიტინგული ოპერაციული ციკლი |
ღია–0,3 წმ–დახურვა/ღია–180–წ–დახურვა/გახსნა–180–წ–დახურვა/ღია–60–წ–წ.–აღდგენა |
|
რეიტინგული მოკლე ჩართვის გაწყვეტის ოპერაციები |
30 ჯერ |
|
მექანიკური სიცოცხლე |
20000 ჯერ |
|
მუდმივი მაგნიტის მექანიზმის კონტროლის ძაბვა |
DC220V |
|
მეორადი ჩართვა 1-წუთიანი სიმძლავრე-სიხშირის გაუძლო ძაბვის ტესტი |
2 კვ |
|
პარამეტრის სახელი |
მონაცემები |
|
კონტაქტი Gap |
18±1 მმ |
|
დაუკავშირდით Overtravel-ს |
4±0,5 მმ |
|
გახსნის სიჩქარე |
1,4-1,8მ/წმ |
|
დახურვის სიჩქარე |
0,8-1,2მ/წმ |
|
კონტაქტი დახურვის Bounce Time |
<=5 ms |
|
ფაზა-ფაზა ცენტრის მანძილი |
560±2 მმ |
|
სამფაზიანი გადართვის ასინქრონია |
<=3 ms |
|
ფაზა-ფაზა გამტარი მარყუჟის წინააღმდეგობა |
μΩ |
|
დახურვის დრო |
25-45 ms |
|
გახსნის დრო |
20-45 ms |
|
წონა |
100 კგ |
სათანადო ინსტალაცია33 კვ ერთპოლუსიანი გარე ამომრთველიაუცილებელია გრძელვადიანი საიმედოობისა და უსაფრთხო მუშაობის უზრუნველსაყოფად. დანადგარი უნდა დამონტაჟდეს სტაბილურ ბოძზე ან ფოლადის ჩარჩოზე სწორი დამიწების შეერთებით.
ინსტალაციის შემდეგ უნდა ჩატარდეს ჩატვირთვის გარეშე ჩართვის ტესტი, რათა უზრუნველყოს მექანიზმის გამართული მუშაობა და სწორი დრო.
1. ატმოსფერული ჰაერის ტემპერატურა: -30°C-დან +60°C-მდე;
2. სიმაღლე: არაუმეტეს 2000 მეტრი;
3. ქარის სიჩქარე: არაუმეტეს 34 მ/წმ;
4. ვიბრაცია ან სეისმური აქტივობა, რომელიც წარმოიქმნება გამანაწილებელი და საკონტროლო მოწყობილობების გარედან, უმნიშვნელოა;
5. დაბინძურების ხარისხი: IV დონე;
6. შენახვის ტემპერატურა: -40°C-დან +85°C-მდე.
Q1: რა არის 33 კვ ერთპოლუსიანი გარე ამომრთველის ძირითადი ფუნქცია?
A: გამოიყენება საშუალო ძაბვის ოვერჰედის განაწილების სისტემებში დეფექტების დენების შეწყვეტისა და იზოლირებისთვის, რაც უზრუნველყოფს ქსელის უსაფრთხო მუშაობას და ქვედა დინების აღჭურვილობის დაცვას.
Q2: შეუძლია თუ არა ამ ამომრთველს მუშაობა მკაცრი გარე გარემოში?
პასუხი: დიახ, ის განკუთვნილია მაღალი დაბინძურებისთვის, ძლიერი ქარისთვის და ტემპერატურის ფართო ცვალებადობისთვის, რაც მას საშუალებას აძლევს გრძელვადიანი გარე გამოყენებისთვის.
Q3: სჭირდება თუ არა 33kV ერთპოლუსიანი გარე ამომრთველი რეგულარულ მოვლას?
A: დიზაინი არ არის საჭირო ტექნიკური სამუშაოების ნორმალურ პირობებში, მისი დალუქული მექანიზმისა და გამძლე კომპონენტების წყალობით.
Q4: რა ტიპის ინსტალაციის მეთოდია რეკომენდებული?
პასუხი: ბოძზე დამაგრებული ინსტალაცია უსაფრთხო დამიწებით რეკომენდებულია ოპტიმალური უსაფრთხოებისა და მუშაობისთვის.
Q5: რა დაცვის დონეს უჭერს მხარს?
A: იგი შექმნილია მაღალი იზოლაციისთვის და დაბინძურების წინააღმდეგობისთვის, შესაფერისია IV დონის დაბინძურების გარემოში.
